Подъем законченного бетона

Применение:

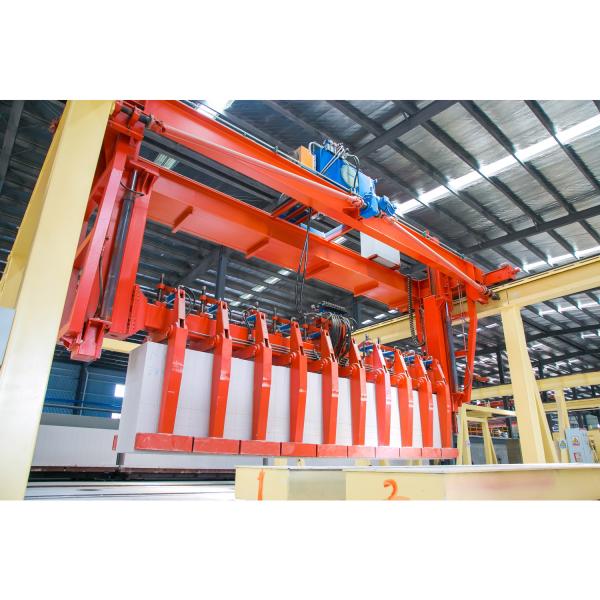

Подъем (см. изображение) резервное оборудование для автоклавированного газированного конкретного автомата для резки. Он установлен на автоматическую машину переноса заготовки и подниматься проконтролирован рамкой проводника. Идеальный выбор для законченного конкретного транспорта, отличаемый стабильности, располагать-точности и никакого взмаха.

Структура:

Струбцина составлена луча горизонта, вертикального луча, рамки проводника, прибора проводника, прибора струбцины, поднимаясь блока и системы цилиндра. 2 луча сделаны из огромных стальных труб, поэтому оно отличено хорошей жесткости, компактную текстуру и ее можно легко установить и отлаживают. Подъемное устройство расположено на луче горизонта и блок проводника зафиксирован на вертикальном луче.

Технический параметр:

Принцип деятельности:

Струбцину можно двинуть, подняться, зажаться и выпуститься.

движение

Его можно двинуть осев.

Подниматься

Когда шкив будет повешен вешалкой, направляя прибор двинет вдоль направляя рамки и после этого подъем пойдет вверх и вниз.

Струбцина и отпуск

Гидравлическая станция поставляет масло к цилиндру для того чтобы сделать зажимное приспособление для того чтобы вращать, контракты цилиндра зажать, и вытягивает для того чтобы выпустить.

Когда контракты цилиндра и в зажатом государстве, распространитель поднят, поэтому законченный продукт можно подняться.

Обслуживание и ремонт:

Обслуживание:

Мольбы убеждаются что система цилиндра поддержана согласно своему руководству деятельности.

Пожалуйста извлеките пыль на плунжерном штоке после работы с одеждой хлопка и убеждайтесь что она переустановлено.

Очистить вверх блок струбцины, подъемное устройство, блок проводника и убеждаться что никакая ненужная левая сторона.

Ремонт:

Пожалуйста проверите все крепежные детали для избежания всех возможных частей свободных и изменением несенных.
