Линия блока кран AAC, продукция AAC вырезывание раздела и собирать-выстраивая слинг

Применение:

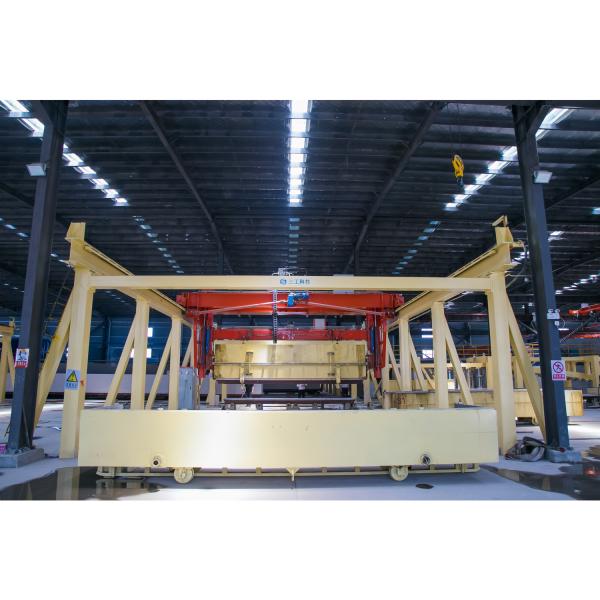

Слинг (см. изображение) оборудование спички для автоклавированного газированного конкретного автомата для резки. Он установлен на автоматическую машину переноса заготовки, подниматься проконтролирован рамкой проводника. Это особенный инструмент для того чтобы двинуть заготовку де-кожи к автоклаву.

Технический параметр:

размер 1.Maximum (максимальный) (включая рамка проводника)

L: 6440mm   W: 1700mm   H: 4810mm

2.Weight: 3800㎏

Структура:

Слинг составлен луча горизонта, вертикального луча, рамки проводника и поднимаясь блока.

2 луча сделаны из огромных стальных труб, поэтому оно отличено хорошей жесткости, компактную текстуру и ее можно легко установить и отлаживают.

Подъемное устройство расположено на луче горизонта и блок проводника зафиксирован на вертикальном луче.

Принцип деятельности:

Когда верхняя веревочка вешалки будет поднята подъемами колеса шкива, блок проводника двинет вдоль рамки и после этого слинг пойдет вверх и вниз.

Собрание:

После процедуры быть выполнено

1. Совместить луч горизонта и чистосердечный луч t совместно.

2. Соединить рамку проводника с автоматической машиной переноса заготовки.

3. Совместить прибор проводника и свою рамку совместно

4. Собрать рамку подъемного устройства и проводника совместно

Пилотные ход и отлаживать:

1. Пилотный ход

Слинг может пойти вверх и вниз ровно и стабилизированно, без всех ненормальностей, не не сжимая и не не пошатывая.

2. Отладка

a.If луч горизонта не критический к upstanding лучу, пусковой площадке необходимо.

зазор b.The между колесом и рамкой может быть свойственен если он пошатывает.

Обслуживание и ремонт:

1.Maintenance:

a.Please извлекают пыль на плунжерном штоке после работы с одеждой хлопка и убеждаются что они переустановлено.

b.To очищают вверх подъемное устройство, блок проводника без любой ненужной левой стороны.

Ремонт:

Пожалуйста проверите все крепежные детали для избежания всех возможных частей свободных и изменением несенных.

Предосторежения:

1.Please поворачивают силу после работы

2.Please держат прочь когда они бегут.
