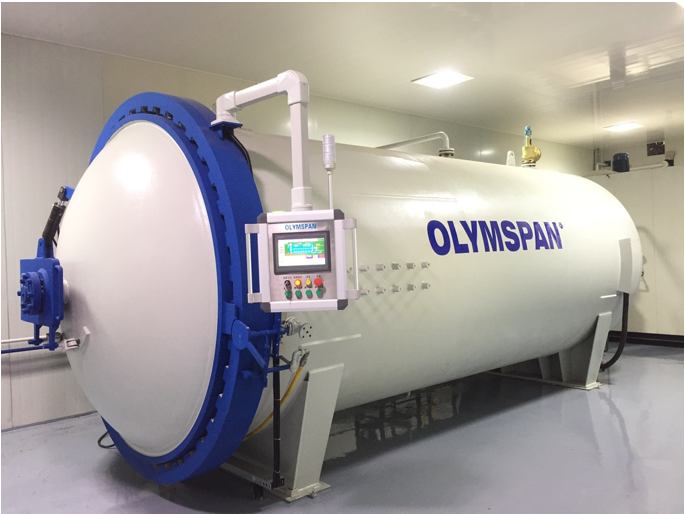

Высококачественное autocalve волокна углерода 1000MM *1500MM с меткой CE

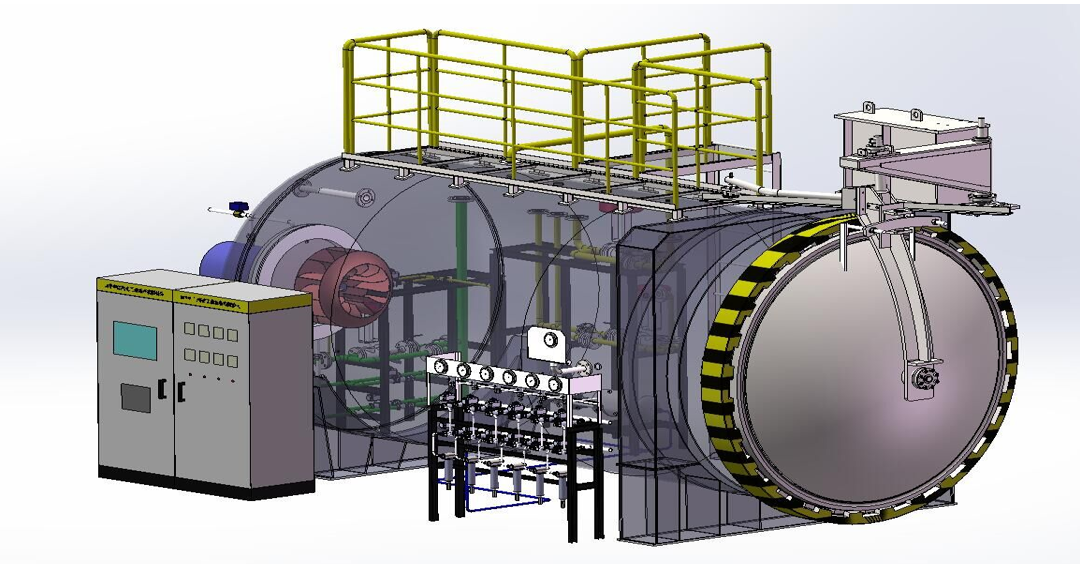

1. ЭСКИЗ 3D ДИЗАЙНА

1) МЕСТО ДЛЯ РАБОТЫ: 1000MM *1500MM

2) ВАКУУМ ПЕРЕНОСИТ 4 NOZS

3) ДИЗАЙН ПОСЛЕ ПРАВИЛ " OLYMSPAN «

4) Метка CE

СПЕЦИФИКАЦИИ 2.LISTED

3. СПЕЦИФИКАЦИЯ ПОДРОБНО

1) Температура: Максимальная работая температура: 180ºC

3) Тариф на отопление: 0 температур воздушной среды ‐ основанных 3ºC/min в среднем от окружающего к максимальной температуре

с пустой нагрузкой.

4) Охлаждая тариф: 0 ‐ 3ºC /min основало в среднем температуру воздушной среды от максимальной температуры к 60ºC с пустой нагрузкой.

5) Номинальная точность контроля температуры: ± 2ºC

6) Давление: Максимальное давление работы: 0.9MPa

7) Тариф наддува: 0.1MPa/min

8) Тариф разгерметизации: средняя тарифная ставка 0.1MPa/min от максимального давления до 0

Номинальная точность управлением давления: ±0.015MPa

4. ВВЕДЕНИЕ СИСТЕМЫ

4,1 КРЫШКА ФЛАНЦА

1) Качание флага. Гидравлически эксплуатируемая дверь с sideward раскрывает.

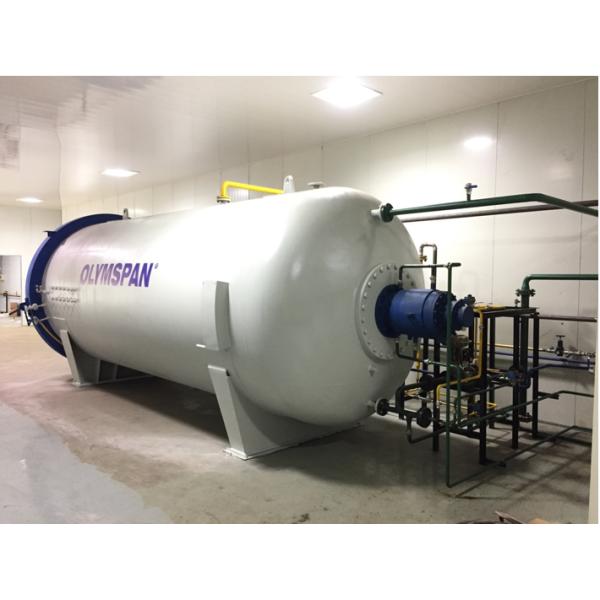

4,2 ТЕЛО

1) Примите SA515

2) Краска: Автоклав будет воспламенен и покрашенный цвет согласно необходимо клиенту, здесь он крут-сер в краске

3) Приблизительный грузя вес: 5 000 KG.

4,3 ИЗОЛЯЦИЯ

1) Внутренняя структура изоляции

2) Внутренний металлический лист: Вкладыш изоляции,

3) Изоляция: Изоляция минеральных шерстей: 100mm.

4) Изоляция высокой плотности которая экологический материал

4,4 НАГРУЖАЯ ДИЗАЙН

1) Пол поддерживает рельсы

2) Загрузка: 1200 kg

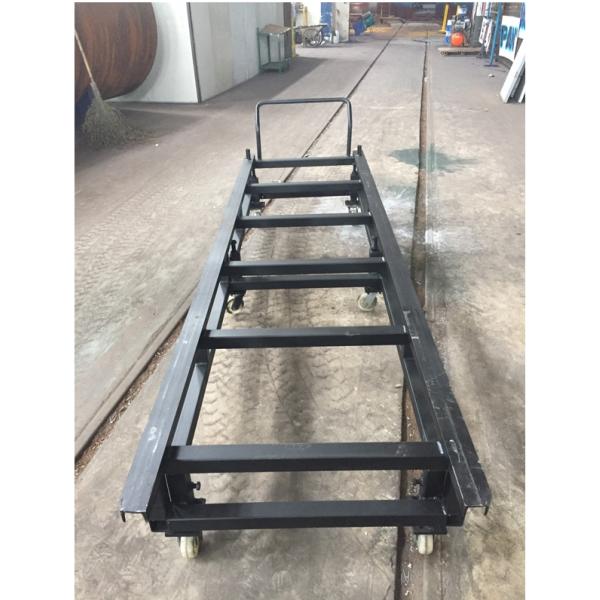

3) Тележка: Полнометражная тележка с возможностью загрузки 1000kg

4)Колесо тележки с высокой температурой стойки

4,5 воздушные потоки вентиляторов Motor&

1)Вентиляторный двигатель: 3KW, 380V, 3PH – 50 Hz

2)Установка мотора: Капсула с водяным охлаждением.

3)Система охлаждения куртки мотора

4)Индикация переключателя ‐ подачи к ПК

5) Сигнал тревоги обнаружения температуры, контроль ПК

6)Скорость управлением давления танка автоклава, легкая разборка без извлекать турбинку вентилятора, вентиляторный двигатель для не дизайна уплотнения

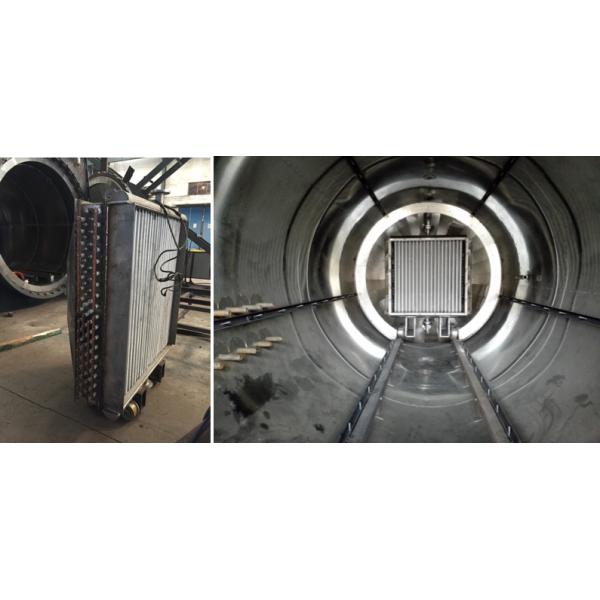

4,6 НАГРЕВАЯ КОНТРОЛЬ

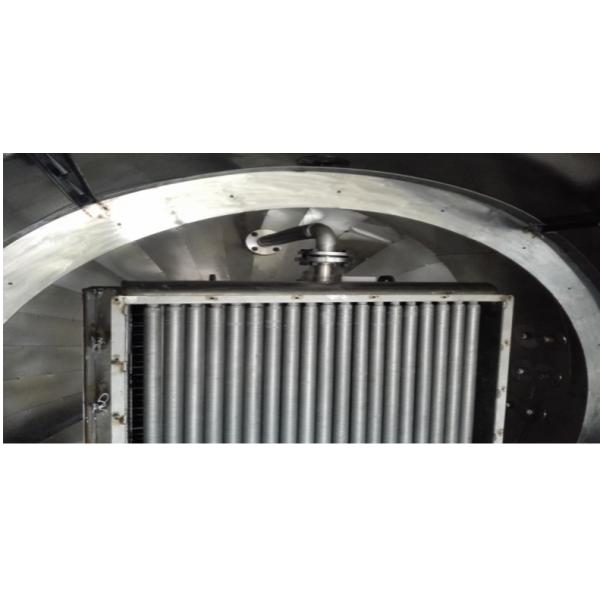

1)Нагрев электрическим током через подогреватели Inconel (нержавеющей стали) трубчатые:

2)Подогреватели установили назад на конце автоклава который двигая колеса для легкого обслуживания системы.

3)Оцененный размер подогревателя: 60KW

Линейный регулятор 2 для нагревая силы, каждого соединить работу топления гарантии эффективную и энергосберегающую.

5)Банки SSR с контактором безопасности.

6)Пропорциональный выход ‐ 100% контроля 0

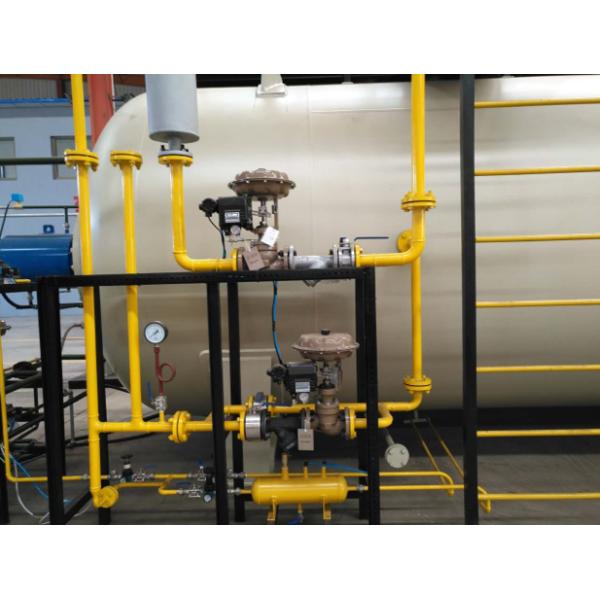

4,7 УПРАВЛЕНИЕ ДАВЛЕНИЯ

1)Автоматизированные вход и выпускной золотник, конструкция нержавеющего ‐ стальная, пропорциональный выход ‐ 100% контроля 0

2)Ручной выпускной золотник, конструкция нержавеющего ‐ стальная

3)Глушитель выхлопных газов (снаружи комнаты в порядке)

4)Датчик давления: 1

5)Точность: ± 0,25%

4,8 СИСТЕМА ВАКУУМА

1)Порты источника вакуума: 8total

2)Каждый порт источника включит: ввод питания трубы 1/2» NPT

3)Внешний ручной преграждая клапан, шариковый клапан части 2 ‐, нержавеющая сталь ‐

4)Трубопровод нержавеющего ‐ стальной, 1/2»

5)ПК передатчика давления 4 вакуума

6) Точность: + ‐ 0,25%

7) Вакуумные насосы: количество 1, расход потока каждого одно: насосы ³ /h. 40m будут

дискретный от управляющая ЭВМ для режима 4 деятельности:

8) ПК танка 1 буфера вакуума ³ 0.1m.

4,9 БЛОК ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

1)Термопары температуры воздушной среды: 2

2)‐ J Ω, включая контроль компьютера/контроль.

Термопара части поднимает домкратом: 6

3)‐ K Ω, включая контролировать ПК, прием ‐ данных, и контроль

4)Точность измерения: + ‐ 1.1C

4,10 ЧАСТЬ ГАРАНТИИ БЕЗОПАСНОСТИ

1)Пневматический, механический, и электрическая блокировка для закрытия двери

2)Высокотемпературный регулятор с сигналом тревоги/блокировкой

3)Клапан сброса безопасности давления, аттестованный к стандарту CE, одно для пользы,

4)Система мониторинга кислорода блокировать к замку безопасности двери автоклава для предотвращения

отверстие двери до тех пор пока безопасный уровень кислорода не будет достиган.

4,11 ПЛАТФОРМА ОБСЛУЖИВАНИЯ

4,12 СИСТЕМА АВТОМАТИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ

1) 10' экран касания, предусматривает полноавтоматический процесс вулканизации композиционного материала.

2)Переключатели Ален Брэдли, кнопки, света, etc.

Ален Брэдли

3) Компоненты электрической системы

4)Автоматы защити цепи приложения ‐ 12 Nema главные, прерывать стандарта

‐ 12 Nema

5)Стартеры мотора

6) Контакторы,

7)Thyristor/SCR: Chromalox

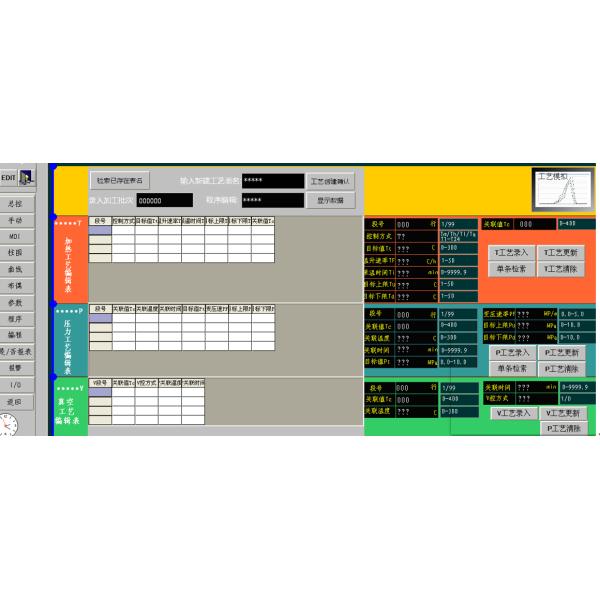

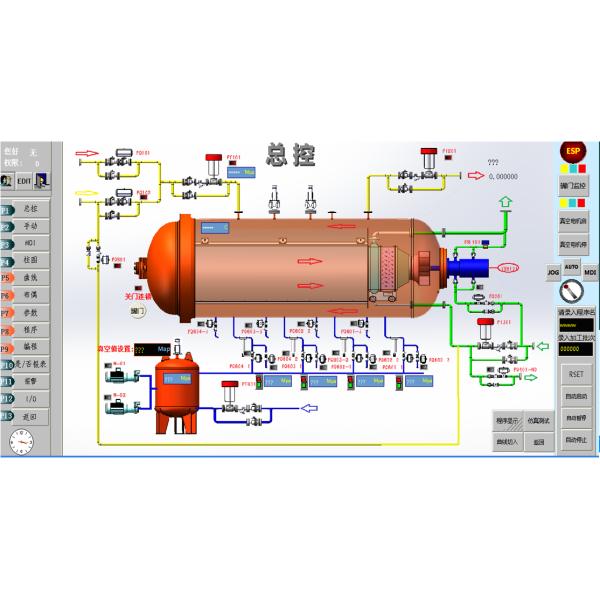

4,13 сцены основного управляющего воздействия показывая детали хода автоклава

1) Данные осматривают детали на сценах взгляда для того чтобы показать все данные по портов

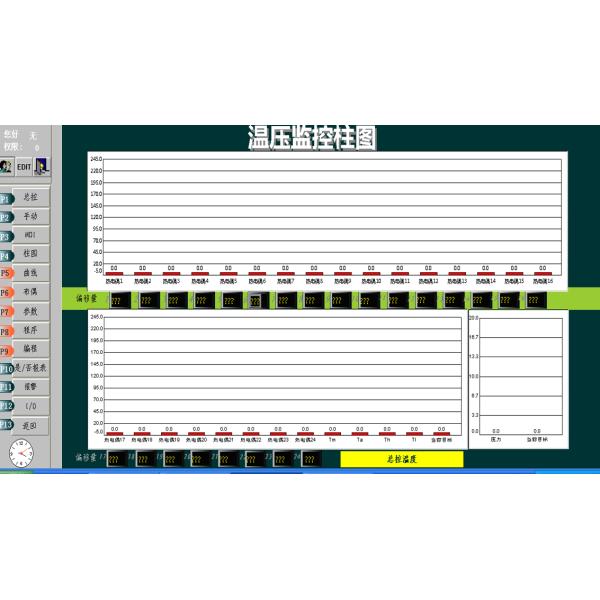

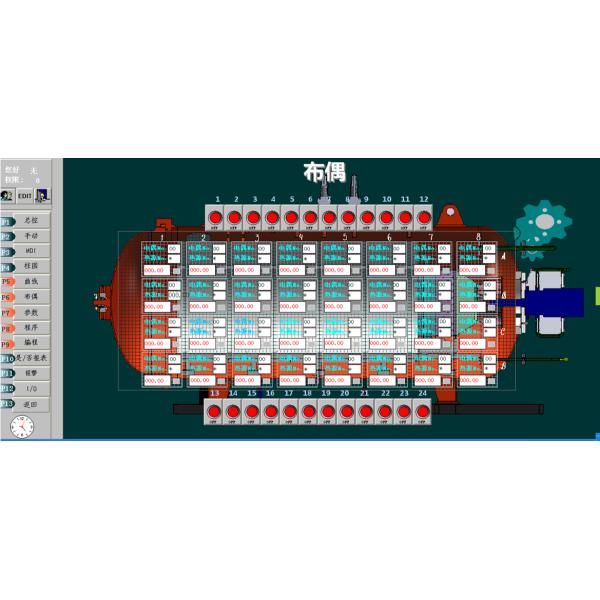

2) Пункт положения датчиков температуры и работая сцены, тенденция распределения по температурам взгляда прессформы

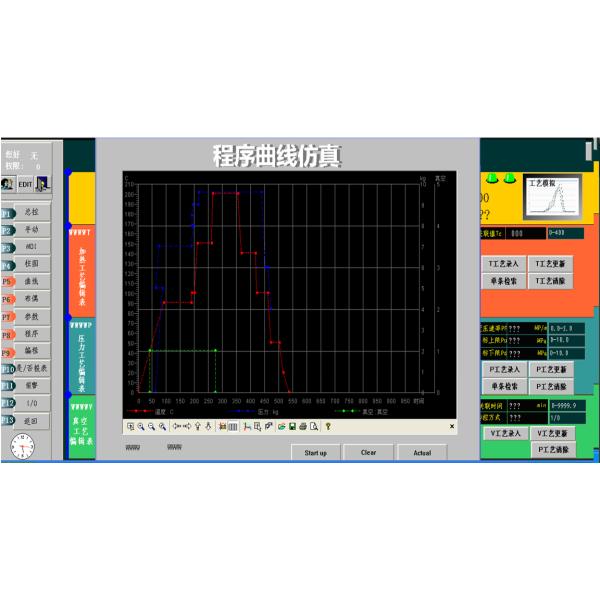

3) Сцены взгляда симуляции для сымитировать работу прогресса идя дальше избежать аварий случились.

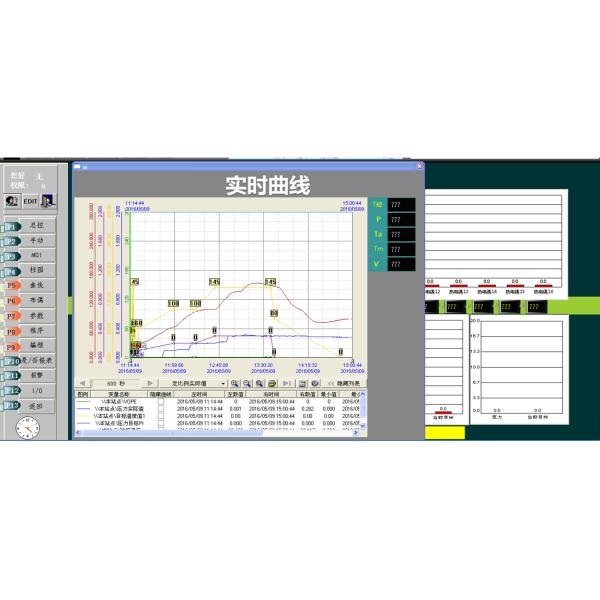

4) Немедленные сцены кривой для того чтобы показать полностью идущий интерьер тенденции автоклава

5) Установка данных

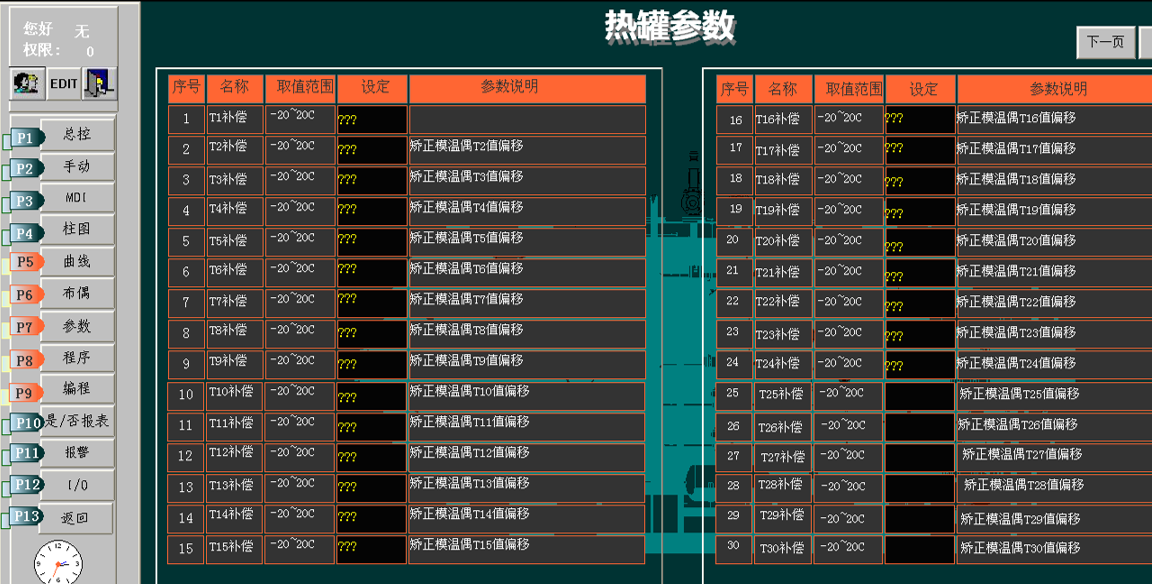

6)Экран коррекции термопары

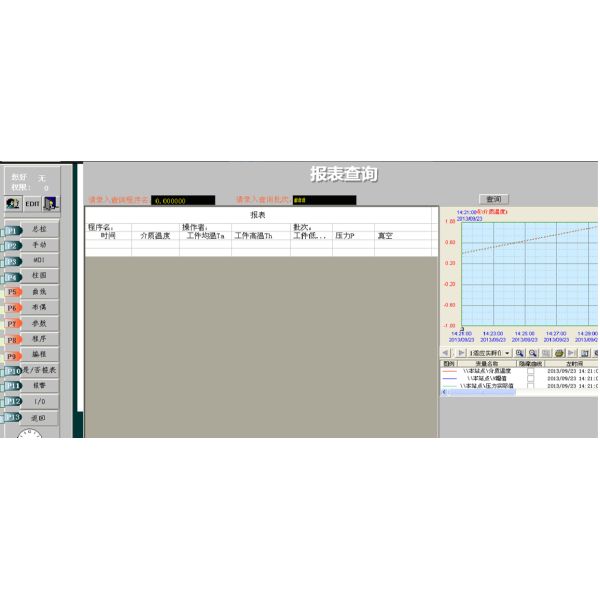

7) Вывод данных

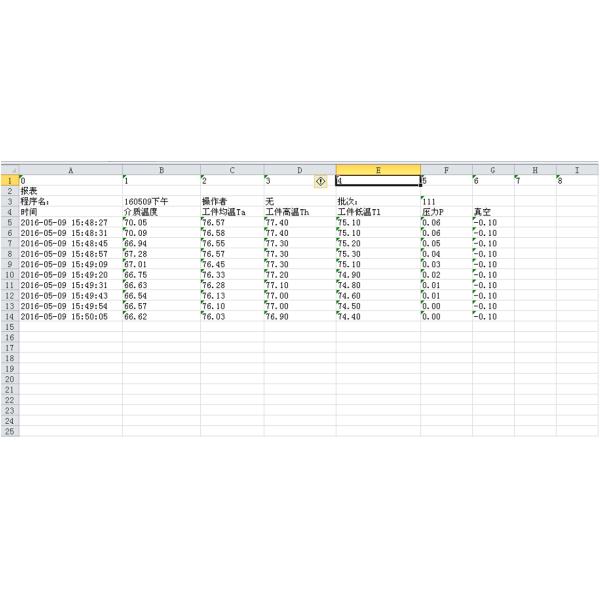

8) Excel

9) ОКРУЖАЮЩАЯ СРЕДА ДЕЯТЕЛЬНОСТИ

100% экологический материал нетоксический

B выполнимое экологическое 5~45℃, влага 5~45℃

5. ОБЯЗАННОСТЬ ДЛЯ ПОКУПАТЕЛЯ И ПРОДАВЦА

5,1 ОТВЕТСТВЕННОСТЬ ПРОДАВЦА

1)Полностью электрических шкаф силы связи между кабелей и проводов, давление

сосуд и полностью другая подсистема автоклава.

2)Весь тубопровод вакуума автоклава, давления, охлаждая кронштейна клапана.

3)Соедините трубы воздуха азота и аппаратуры давления для того чтобы автоклавировать пункты соединения.

4) Соедините выхлопную трубу от звукоглушителя с внешней мастерской

5)Труба водопровода Connect охлаждая к входу клапана автоклава охлаждая

6)Автоклавируйте запуск и поручать

5,2 ОТВЕТСТВЕННОСТЬ ПОКУПАТЕЛЯ

1)Следующие пункты включая материалы будут обеспечены клиентом:

2)Соедините силовые кабели для того чтобы автоклавировать главный автомат защити цепи

5,3 ОПЛАТА И ВРЕМЯ ВОДЯ

1) первый взнос 30%, 70% перед доставкой.

2) Время водя 90days после получить первый взнос.

6)Ассистентская работа для поручать автоклава

6.1) Работы перехода автоклава

6.2) Выполнить работы соединения и установки для вакуума, давления и охлаждая системы водообеспечения

Под инструкцией инженера продавца на месте

6.3) Обеспечьте материал испытывать на месте покупателя

6 . МЕСТО ПРОДАВЦА ПОДТВЕРЖДАЕТ

1)Будет испытан, проверенный, и признавал автоклав согласовывать спецификацию ‐ 49327Technical Боинга D6.

2)Отчет о проверке автоклава будет обеспечен после проверки соответствия условиям.

3)Автоклав полно будет собран и качество будет испытано на фабрике Olymspan.

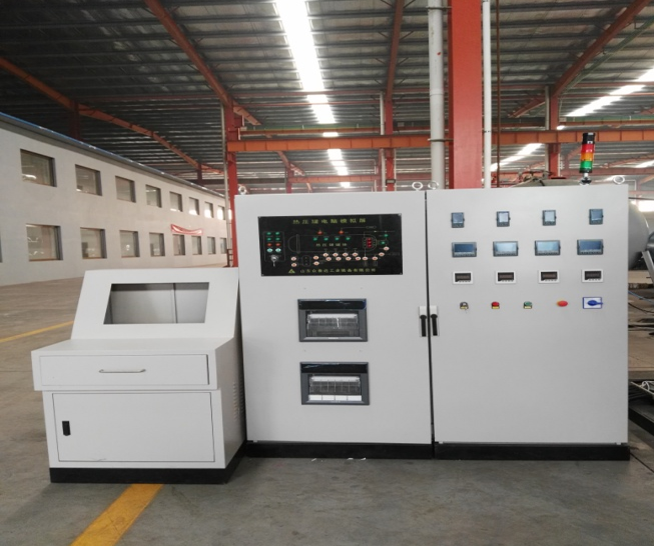

4)Обеспечены и интегрированы скид/платформа оборудования. Скид держит пульт управления,

панель силы, система охлаждения, вакуумные насосы, и так далее.

5)100% качественные испытывать и поручать автоклава на фабрике до доставки.
