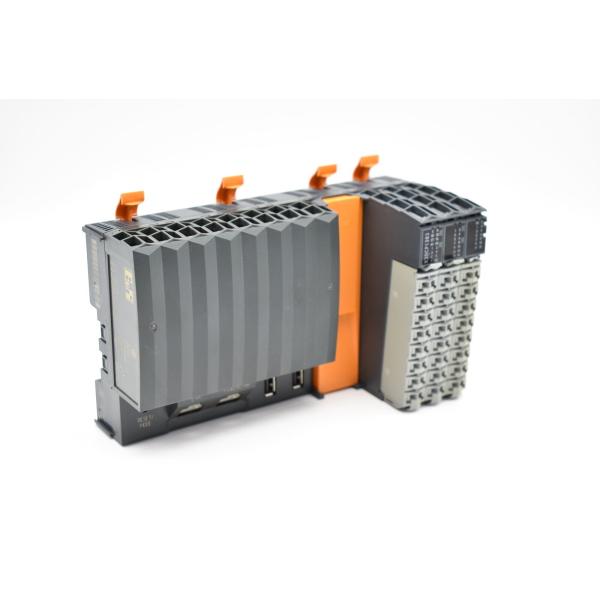

Серия C.P.U. компакта X20 охарактеризована 3 интегрированными модулями I/O. Прибор оборудован с 30 различными цифровыми входными сигналами/выходами и 2 вводами аналога. 1 ввод аналога можно использовать для измерения температуры сопротивления PT1000.
X20CP1382 оборудовано с Intel x86 процессор 400 MHz совместимый, RAM 256 MB и 2 GB встроенного внезапного привода. FRAM для хранить реманентные переменные имеет кб 32 доступный. Fanless и свободный от батаре дизайн обеспечивает не требующую ухода деятельность.
C.P.U. оборудовано с локальными сетями, USB 2x и интерфейсом RS232. К тому же, автобус POWERLINK и КОНСЕРВНОЙ БАНКИ доступен как интегрированные интерфейсы. Если дополнительные соединения fieldbus необходимы, то C.P.U. можно модернизировать с модулем интерфейса стандартный вид продукции X20.
| Интерфейсы | 1x RS232, 1x локальные сети, 1x POWERLINK, 2x USB, связь 1x X2X, 1x МОЖЕТ автобус |
| Модуль системы | C.P.U. |
| Код ID B&R | 0xDABB |
| Охлаждать | Fanless |
| Индикаторы состояния | Функция C.P.U., локальная сеть, POWERLINK, RS232, КОНСЕРВИРУЕТ автобус, автобус КОНСЕРВНОЙ БАНКИ прекращая резистор, электропитание C.P.U., электропитание I/O, функцию I/O в канал |
| Диагностики | |
| Выходы | Цифровые данные: Да, используя индикатор состояния СИД и программное обеспечение (состояние ошибки выхода) |
| Функция C.P.U. | Да, используя индикатор состояния СИД |
| Передача данных автобуса КОНСЕРВНОЙ БАНКИ | Да, используя индикатор состояния СИД |
| Передача данных RS232 | Да, используя индикатор состояния СИД |
| Входные сигналы | Вводы аналога: Да, используя индикатор состояния СИД и программное обеспечение |
| Локальные сети | Да, используя индикатор состояния СИД |
| Электропитание I/O | Да, используя индикатор состояния СИД |
| POWERLINK | Да, используя индикатор состояния СИД |
| Контроль подачи напряжения | Да, используя индикатор состояния СИД |
| Температура | Да, используя регистр программного обеспечения |
| Прекращать резистор | Да, используя индикатор состояния СИД |
| Поддержка | |
| Дублирование регулятора | Никакой |
| Поддержка ACOPOS | Да |
| реакци-способные каналы I/O | Никакой |
| Визуальная поддержка компонентов | Да |
| Расход энергии без модуля интерфейса и USB | 5,5 w |
| Расход энергии для электропитания связи X2X | 0,8 w |
| Расход энергии | |
| Внутренний I/O | 2,3 w |
| Дополнительная диссипация силы причиненная приводами (сопротивляющимися) [w] | - |
| Тип сигнальных линий | Защищаемые линии необходимо использовать для всех высокоскоростных цифровых входных сигналов/выходов, длины линии: Максимальный 20 m |
| Аттестации | |
| CE | Да |
| UKCA | Да |
| ATEX | Зона 2, II 3G бывшее Общее руководство nA nC IIA T5 IP20, животики (см. руководство потребителя X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Промышленная аппаратура регулирования |
| HazLoc | cCSAus 244665 Оборудование управления производственным процессом для опасных положений Класс i, разделение 2, группы ABCD, T5 |
| DNV | Температура: B (0 - 55°C) Влажность: B (до 100%) Вибрация: B (4 g) EMC: B (мост и открытая палуба) |
| LR | ENV1 |
| KR | Да |
| ABS | Да |
| EAC | Да |
| Ввод напряжения | 24 VDC -15%/+20% |
| Течение входного сигнала | Максимальное 1 a |
| Взрыватель | Интегрированный, ничем нельзя заменить |
| Обратное предохранение от полярности | Да |
| Номинальная сила выхода | 2 w |
| Параллельное соединение | Да |
| Резервная деятельность | Да |
| Ввод напряжения | 24 VDC -15%/+20% |
| Взрыватель | Необходимая линия взрыватель: Максимальные 10 a, медленн-дуновение |
| Номинальное напряжение тока выхода | 24 VDC |
| Допустимая нагрузка контакта | 10 a |
| Реальний маштаб времени | Удерживание на по крайней мере 300 часов, тип. 1000 часов на 25°C, 1 разрешение s, -18 до точности 28 ppm на 25°C |
| FPU | Да |
| Процессор | |
| Тип | Vx86EX |
| Тактовая частота | 400 MHz |
| Тайник L1 | |
| Код данных | кб 16 |
| Код программы | кб 16 |
| Тайник L2 | кб 128 |
| Интегрированный процессор I/O | Частные значения I/O процессов на заднем плане |
| Модульные слоты интерфейса | 1 |
| Реманентные переменные | 32 кб FRAM, леты удерживания >10 |
| Самое короткое время цикла класса задачи | 1 госпожа |
| Типичное время цикла инструкции | 0,0199 µs |
| Стандартная память | |
| RAM | 256 MB DDR3 SDRAM |
| Память применения | |
| Тип | Флэш-память eMMC 2 GB |
| Удерживание данных | 10 лет |
| Writable количество данных | |
| Гарантированный | TB 40 |
| Результаты на 5 лет | 21,9 GB/day |
| Гарантированный сотрите/для записи циклов | 20 000 |
| Ошибк-исправляющ код (ECC) | Да |
| Интерфейс IF1 | |
| Сигнал | RS232 |
| Вариант | Соединение через блок X20TB1F 16 штырей терминальный |
| Максимальное расстояние | 900 m |
| Скорость передачи | Максимальные 115,2 kbit/s |
| Интерфейс IF2 | |
| Сигнал | Локальные сети |
| Вариант | 1x RJ45 защищало |
| Длина линии | Максимальный 100 m между 2 станциями (длина сегмента) |
| Скорость передачи | 10/100 Mbit/s |
| Передача | |
| Физический уровень | 10BASE-T/100BASE-TX |
| Полу-двухшпиндельный | Да |
| Дуплексный | Да |
| Autonegotiation | Да |
| Auto-MDI/MDIX | Да |
| Интерфейс IF3 | |
| Fieldbus | Управлять POWERLINK или контролируемый узел |
| Тип | Тип 4 |
| Вариант | 1x RJ45 защищало |
| Длина линии | Максимальный 100 m между 2 станциями (длина сегмента) |
| Скорость передачи | 100 Mbit/s |
| Передача | |
| Физический уровень | 100BASE-TX |
| Полу-двухшпиндельный | Да |
| Дуплексный | Режим POWERLINK: Режим никакой/локальная сеть: Да |
| Autonegotiation | Да |
| Auto-MDI/MDIX | Да |
| Интерфейс IF4 | |
| Тип | USB 1.1/2.0 |
| Вариант | Тип a |
| Максимальное течение выхода | 0,5 a |
| Интерфейс IF5 | |
| Тип | USB 1.1/2.0 |
| Вариант | Тип a |
| Максимальное течение выхода | 0,1 a |
| Интерфейс IF6 | |
| Fieldbus | Мастер связи X2X |
| Интерфейс IF7 | |
| Сигнал | Автобус КОНСЕРВНОЙ БАНКИ |
| Вариант | Соединение через блок X20TB1F 16 штырей терминальный |
| Максимальное расстояние | 1000 m |
| Скорость передачи | Максимальный 1 Mbit/s |
| Прекращать резистор | Интегрированный в модуле |
| Регулятор | SJA 1000 |
| Количество | 14 стандартных входного сигнала, 4 высокоскоростных входного сигнала и 4 смешанных канала, конфигурация как входной сигнал или выход используя программное обеспечение |
| Номинальное напряжение | 24 VDC |
| Ввод напряжения | 24 VDC -15%/+20% |
| Течение входного сигнала на 24 VDC | X1 - Стандартные входные сигналы: Тип. 3,5 мамы X2 - стандартные входные сигналы: Тип. 2,68 мамы X2 - высокоскоростные входные сигналы: Тип. 3,5 мамы X3 - смешанные каналы: Тип. 2,68 мамы |
| Цепь входного сигнала | Раковина |
| Фильтр входного сигнала | |
| Оборудование | Стандартные входные сигналы и смешанные каналы: μs ≤200 Высокоскоростные входные сигналы: μs ≤2, при использовании как стандарт входные сигналы: μs ≤200 |
| Программное обеспечение | Дефолт 1 госпожа, конфигурируемая между госпожей 0 и 25 в 0,1 инкрементах госпожи |
| Тип соединения | соединения 1-wire |
| Сопротивление входа | X1 - Стандартные входные сигналы: kΩ 6,8 X2 - стандартные входные сигналы: kΩ 8,9 X2 - высокоскоростные входные сигналы: kΩ 6,8 X3 - смешанные каналы: kΩ 8,9 |
| Дополнительные функции | X2 - Высокоскоростные цифровые входные сигналы: 2x событие считая, счетчик 250 КГц 2x AB, кодировщик ABR дифференциальный, направление/частота, измерение периода, измерение ворот, дифференциальное измерение времени, счетчики края, времена края |
| Порог переключения | |
| Низкий уровень | <5 VDC=""> |
| Высокий | >15 VDC |
| Количество | 2 |
| Входные сигналы кодировщика | 24 v, несимметричный |
| Встречный размер | трицатидвухразрядный |
| Частота входного сигнала | Максимальные 100 КГц |
| Оценка | 4x |
| Электропитание кодировщика | Модул-внутренние, максимальные 300 мам |
| Характеристики перегрузки электропитания кодировщика | Доказательство короткого замыкания, перегрузк-защитное |
| Количество | 1 |
| Входные сигналы кодировщика | 24 v, несимметричный |
| Встречный размер | трицатидвухразрядный |
| Частота входного сигнала | Максимальные 100 КГц |
| Оценка | 4x |
| Электропитание кодировщика | Модул-внутренние, максимальные 300 мам |
| Характеристики перегрузки электропитания кодировщика | Доказательство короткого замыкания, перегрузк-защитное |
| Количество | 2 |
| Форма сигнала | ИМП ульс прямоугольной волны |
| Оценка | 1x |
| Частота входного сигнала | Максимальные 250 КГц |
| Встречная частота | 250 КГц |
| Встречный размер | трицатидвухразрядный |
| Возможные измерения | Измерение периода, измерение ворот, дифференциальное измерение времени, счетчик края, времена края |
| Измерения в модуль | Каждая функция до 2x |
| Встречный размер | трицатидвухразрядный |
| Частота входного сигнала | Максимальные 10 КГц |
| Фиксация времени | 1 разрешение µs |
| Форма сигнала | ИМП ульс прямоугольной волны |
| Входной сигнал | Мамы мам ±10 v или 0 до 20/4 до 20, через различные терминальные соединения |
| Тип входного сигнала | Дифференциальный входной сигнал |
| Разрешение цифрового преобразователя | |
| Напряжение тока | ±12-bit |
| Настоящий | 12-bit |
| Время преобразования | 1 канал позволил: 100 µs 2 канала позволили: 200 µs |
| Формат выхода | |
| Тип данных | INT |
| Напряжение тока | INT 0x8001 - 0x7FFF/1 LSB = 0x0008 = 2,441 mV |
| Настоящий | INT 0x0000 - 0x7FFF/1 LSB = 0x0008 = μA 4,883 |
| Входное комплексное сопротивление в ряде сигнала | |
| Напряжение тока | 20 MΩ |
| Настоящий | - |
| Нагрузка | |
| Напряжение тока | - |
| Настоящий | <300> |
| Предохранение от входного сигнала | Защита против проводки с подачей напряжения |
| Допустимый входной сигнал | |
| Напряжение тока | Максимальное ±30 v |
| Настоящий | Максимальные мамы ±50 |
| Выход цифрового значения во время перегрузки | Конфигурируемый |
| Процедура по преобразования | SAR |
| Фильтр входного сигнала | фильтр Трех-заказа низкопроходный/частота отсечки 1 КГц |
| Максимальная ошибка | |
| Напряжение тока | |
| Увеличение | 0,18% (Rev. |
| Возместите | 0,04% (Rev. |
| Настоящий | |
| Увеличение | 0 до 20 мам = 0,15% (Rev. |
| Возместите | 0 до 20 мам = 0,1% (Rev. |
| Максимальное смещение увеличения | |
| Напряжение тока | 0.017%/°C |
| Настоящий | 0 до 20 мам = 0.015% мамы/°C/4 до 20 = 0.023%/°C |
| Максимальное смещенное смещение | |
| Напряжение тока | 0.008%/°C |
| Настоящий | 0 до 20 мам = 0.008% мамы/°C/4 до 20 = 0.012%/°C |
| Сброс единого режима | |
| DC | dB 70 |
| 50 Hz | dB 70 |
| Ряд единого режима | ±12 v |
| Помеха между каналами | <-70 dB=""> |
| Нелинейность | |
| Напряжение тока | <0> |
| Настоящий | <0> |
| Количество | 1 |
| Входной сигнал | Измерение сопротивления с постоянн питанием током для двухпрободных соединений |
| Разрешение цифрового преобразователя | 13-bit |
| Время преобразования | Только входной сигнал температуры позволил: 200 µs Температура и ввод аналога позволили: 400 µs |
| Процедура по преобразования | SAR |
| Формат выхода | INT или UINT для измерения сопротивления |
| Датчик | |
| Pt1000 | -200 к 850°C |
| Ряд измерения сопротивления | 0,1 до 4000 Ω |
| Разрешение датчика температуры | 1 LSB = 0x0005 = 0.16°C |
| Разрешение измерения сопротивления | 1 LSB = 0x0005 = 0,49 Ω |
| Фильтр входного сигнала | Первого порядка низкопроходный фильтр/частота отсечки 7 Hz |
| Стандарт датчика | EN 60751 |
| Ряд единого режима | 1 v |
| Метод выпрямления | Внутренний |
| Течение измерения | мамы 1 |
| Допустимый входной сигнал | Недолгосрочное максимальное ±30 v |
| Максимальная ошибка на 25°C | |
| Увеличение | 0,3% (Rev. |
| Возместите | 0,15% (Rev. |
| Максимальное смещение увеличения | 0.023%/°C |
| Максимальное смещенное смещение | 0.012%/°C |
| Нелинейность | <0> |
| Унифицированный ряд значений для измерения сопротивления | 0,1 до 4000,0 Ω |
| Помеха между каналами | <-70 dB=""> |
| Сброс единого режима | |
| 50 Hz | >dB 60 |
| Нормированность датчика температуры | |
| Pt1000 | -200 к 850°C |
| Количество | 4 стандартных выхода, 4 высокоскоростных выхода и 4 смешанных канала, конфигурация как входной сигнал или выход используя программное обеспечение |
| Вариант | Стандартные выходы и смешанные каналы: FET Настоящ-поиска Высокоскоростные выходы: Пушпульный |
| Номинальное напряжение | 24 VDC |
| Переключая напряжение тока | 24 VDC -15%/+20% |
| Номинальное течение выхода | Стандартные выходы и смешанные каналы: 0,5 a Высокоскоростные выходы: 0,2 a |
| Полное номинальное течение | Стандартные выходы и смешанные каналы: 4 a Высокоскоростные выходы: 0,8 a |
| Тип соединения | соединения 1-wire |
| Цепь выхода | Стандартные выходы и смешанные каналы: Источник Высокоскоростные выходы: Раковина или источник |
| Предохранение от выхода | Термальное выключение в случае перегрузок по току или короткое замыкание (см. значение «течение пика короткого замыкания») Внутренний вольный диод для переключая индуктивных нагрузок (см. раздел «переключая индуктивные нагрузки») |
| Широтная модуляция ИМПа ульс | |
| Продолжительность периода | 5 до 65535 µs соответствуют до 200 КГц к 15 Hz |
| Продолжительность ИМПа ульс | 0 до 100%, µs минимума 2,5 |
| Разрешение для продолжительности ИМПа ульс | 0,1% из установленной частоты |
| Диагностическое состояние | Стандартные выходы и смешанные каналы: Контроль выхода с задержкой 10 госпож Высокоскоростные выходы: Контроль выхода с задержкой 10 µs |
| Утечка настоящая когда выход будет переключен | Стандартные выходы и смешанные каналы: µA 5 Высокоскоростные выходы: µA 25 |
| RDS (дальше) | mΩ 140 |
| Остаточное напряжение тока | Стандартные выходы и смешанные каналы: <0> Высокоскоростные выходы: <0> |
| Пиковое течение короткого замыкания | Стандартные выходы и смешанные каналы: <3 A=""> Высокоскоростные выходы: <20 A=""> |
| Переключател-на в случае выключении перегрузки или выключении короткого замыкания | Стандартные выходы и смешанные каналы: Госпожа приблизительно 10 (зависит от температуры модуля) Высокоскоростные выходы: Нет переключател-на |
| Переключая задержка | |
| 0 → 1 | Стандартные выходы и смешанные каналы: <300> Высокоскоростные выходы: <3> |
| 1 → 0 | Стандартные выходы и смешанные каналы: <300> Высокоскоростные выходы: <3> |
| Переключая частота | |
| Активная нагрузка | Стандартные выходы и смешанные каналы: Максимальные 500 Hz Высокоскоростные выходы: 50 КГц, максимальные 200 КГц (см. раздел «переключая частоту derating для высокоскоростных цифровых данных») |
| Индуктивная нагрузка | См. раздел «переключая индуктивные нагрузки». |
| Тормозя напряжение тока переключая с индуктивных нагрузок | Стандартные выходы и смешанные каналы: Тип. 45 VDC |
| Электрическая изоляция | Локальные сети (IF2), POWERLINK (IF3) и X2X (IF6) изолировали от одина другого, от других интерфейсов и от PLC Канал изолированный от автобуса Канал не изолированный от канала или PLC |
| Устанавливать ориентацию | |
| Горизонтальный | Да |
| Вертикаль | Да |
| Высота над уровнем моря установки | |
| 0 до 2000 m | Отсутствие ограничения |
| >2000 m | Уменьшение температуры окружающей среды 0.5°C в 100 m |
| Степень защиты согласно с EN 60529 | IP20 |
| Температура | |
| Деятельность | |
| Горизонтальная устанавливая ориентация | -25 к 60°C |
| Вертикальная устанавливая ориентация | -25 к 50°C |
| Derating | См. раздел «переключая частоту derating для высокоскоростных цифровых данных». |
| Хранение | -40 к 85°C |
| Переход | -40 к 85°C |
| Относительная влажность | |
| Деятельность | 5 до 95%, не-конденсирующ |
| Хранение | 5 до 95%, не-конденсирующ |
| Переход | 5 до 95%, не-конденсирующ |
| Примечание | Нажимная накладка конца X20 (правая) включенная в доставке 3 терминальных блока X20 (16-pin) включили в доставке Крышка слота модуля интерфейса включила в доставке |
| Размеры | |
| Ширина | 164 mm |
| Высота | 99 mm |
| Глубина | 75 mm |
| Вес | 310 g |
