Foxboro P0926HC FCP270 2 основные конфигурации монтажа горизонтальная DIN рельсовая установка 2-позиционная модульная основополагающие платформы поддерживают нетолерантный одиночный

Подробная информация о продукте:

Дополнительная информация:

Описание:

Большинство оснований серии 200 доступны в двух основных конфигурациях монтажа горизонтальная установка на рельсы DIN. Любая из этих конфигураций монтажа может использоваться внутри корпуса,внешний корпус, или установлен на надежном рельсе DIN.

Стандартные основополагающие платформы серии 200 с поддержкой FBM обеспечивают общую функциональность установки системы, обеспечивая увеличения единиц в 2, 4,и 8 положений FBM в сочетании с вертикальной и горизонтальной установкой.

ФБМ, установленные на базовой пластине, FCM10E или FCM10Ef идентифицируются в программном обеспечении системы с помощью уникальной 6-значной строки под названием "letterbug".

Большинство базовых пластин, поддерживающих FBM, включают переключатель DIP, чтобы помочь установить эту букву для FBM.FCM100Ets и FCM100Es - это мягкая бумага, введенная с использованием конфигуратора I/A Series® Letterbug

Положение модуля FCP270 на модульных базовых пластинках для монтажа FCP является ключевым положением, предотвращающим подключение модулей FBM/FCM/FEM к положению монтажа FCP.

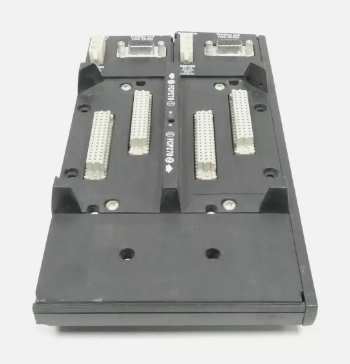

Эти 2-позиционные модульные пластинки (P0926HC) поддерживают нетолерантные к неисправности одиночные или толерантные к неисправности пары FCP270.Место для монтажа предусмотрено для оптического splitter/combiners, которые поддерживают отказоустойчивую пару FCP270. Эти модульные базовые платформы не имеют идентификационного переключателя DIP для базовой платформы. Поэтому эти базовые платформы имеют проводный адрес в виде базовой платформы 0.

Ссылка на лист данных:

ФОКСБОРО P0926HC FCP270.pdf
