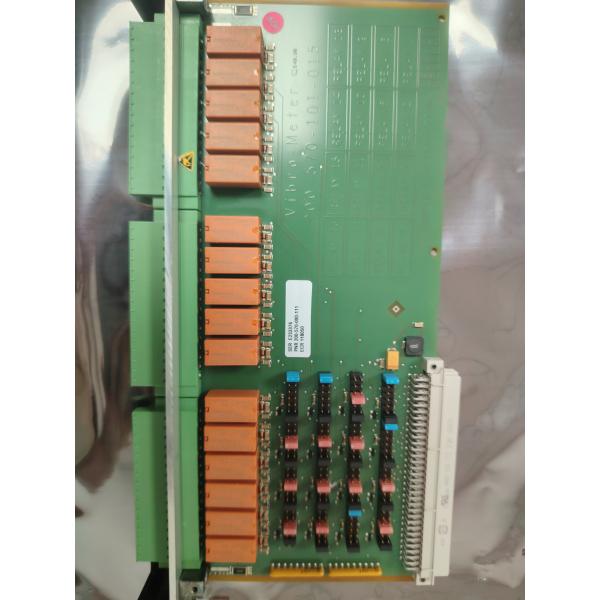

RLC16 200-570-000-111Карта ретрансляции на складе Карта системы ESD

Подробная информация о продукте:

Описание:

Панель RLC16 имеет три винтовых терминала для каждого из 16 реле.

• NC обычно закрытый контакт реле

• НЕТ

• COM - Общий контактный ретранслятор.

Фактическое поведение каждого отдельного реле зависит от прыжков на карте RLC16. Например, реле может быть настроено на нормальное питание (NE) или нормальное отключение (NDE).

Панель RLC16 (задняя часть стойки) содержит три терминальные полоски, идентифицированные как J1, J2 и J3. Каждая полоска состоит из розетки и соединителя для соединения, который содержит 16 винтовых терминалов.Крайние винты могут принимать провода с поперечным сечением ≤ 1.5 мм2.

Каждый разъем и соединитель могут быть оснащены механической системой ключа для предотвращения неправильного подключения.

RLC16 используется для дополнения бортовых (локальных) реле на картах IOC4T и IOC8T. Джамперы на RLC16 должны быть установлены одновременно с настройкой этих карт.

Карта RLC16 не содержит никакого механизма электронного ключа, чтобы предотвратить ее установку в неправильном слоте стойки систем VM.Это потому, что RLC16 не содержит никакого интеллекта (то есть, он не запрограммирован с конфигурацией) и не функционирует как пара карт (например, MPC4 / IOC4T или AMC8 / IOC8T).

Хотя карты RLC16 могут быть установлены практически в любом слоте стойки,фактическое расположение слота карты RLC16 в конфигурированной системе диктуется шиной открытого коллектора (OC) и другими деталями конфигурации системы VM MPS.
