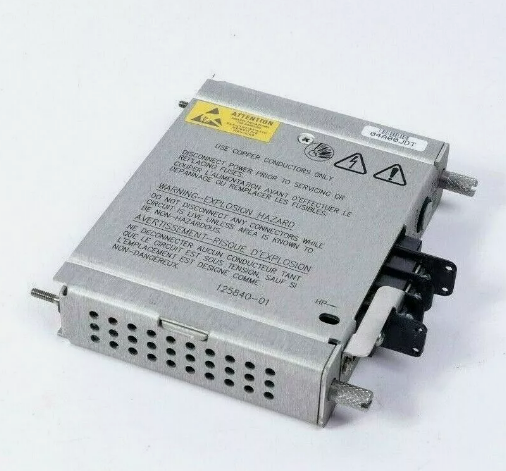

Bently Nevada 3500/15-02-02-00 125840-01 Электроснабжение Модуль ввода питания высокого напряжения (PIM)

Подробная информация о продукте:

Дополнительная информация:

Описание:

Система 3500 обеспечивает непрерывный онлайн-мониторинг, подходящий для применения в области защиты машин,и предназначен для выполнения требований стандарта API 670 Американского института нефти для таких системМодульная конструкция системы на основе стеллажа включает следующие компоненты:

3500/05 Стойка для приборов (обязательно)

Один или два источника питания 3500/15 (необходимо)

Модуль интерфейса временных данных (TDI) 3500/22M (требуется)

Один или несколько модулей монитора 3500/XX (обязательно)

Один или несколько 3500/32M (4-канальных) или 3500/33 (16-канальных) модулей реле (необязательно)

Один или два модуля 3500/25 Keyphasor* (необязательно)

Один или несколько модулей коммуникационного шлюза 3500/92 (необязательно)

Модули ввода/вывода (I/O) (обязательно)

3500/94M VGA дисплей (необязательно)

Внутренние или внешние внутренние барьеры безопасности или гальванические изоляторы для установок в опасных зонах (необязательно)

3500 Программное обеспечение конфигурации системы (требуется) Компоненты системы более подробно описаны в следующем разделе и в их отдельных таблицах данных.

Электрические источники 3500 представляют собой модули с половиной высоты и должны быть установлены в специально разработанные слоты слева от стойки.Рак 3500 может содержать один или два источника питания (любая комбинация AC и / или DC) и любой источник может питать полный ракЕсли установлено, второе питание действует в качестве резервного для первичного питания.питание в нижнем слоте выступает в качестве основного питания, а питание в верхнем слоте выступает в качестве резервного питания.Удаление или вставка любого из модулей питания не будет нарушать работу стойки, пока установлено второе питание.3500 питания принимает широкий диапазон входных напряжений и преобразует их в напряжения приемлемые для использования другими 3500 модулейТри версии питания доступны с системой защиты машин серии 3500:

• Изменение напряжения

• Высоковольтное постоянное питание

• Низкое напряжение постоянного тока

Электроснабжение 3500/15 может быть заказано для питания переменного или постоянного тока, обеспечивая совместимость со всеми источниками напряжения по всему миру.3500 Rack может работать с одного источника питания, или двойные источники питания могут быть использованы для обеспечения избыточности для ситуаций, которые не могут терпеть отключение питания.

Двойные источники питания находятся в верхнем и нижнем положениях самого левого слота стойки.первичный (нижний) источник питания может работать с мощностью 120 Ват, в то время как резервный (верхний) источник питания может питаться от непрерывного источника 24 Втc.

Каждый источник питания может обеспечить энергию для всей стойки и ее модулей.нижний источник питания действует как основное питание для стойки, в то время как верхний источник питания действует как резервный, готовый мгновенно и автоматически работать в качестве основного источника питания стойки без прерывания функций стойки в случае отказа основного источника питания.

Модуль 3500/15 Power Supply имеет функции самоконтроля, которые позволяют ему определить, соответствуют ли все его выходные напряжения спецификациям.Модуль объявляет об этом с помощью зеленого светодиодного светильника на передней панели питания.

Ссылка на лист данных:

3500-15 Обменные и постоянные источники питания
