Спецификации

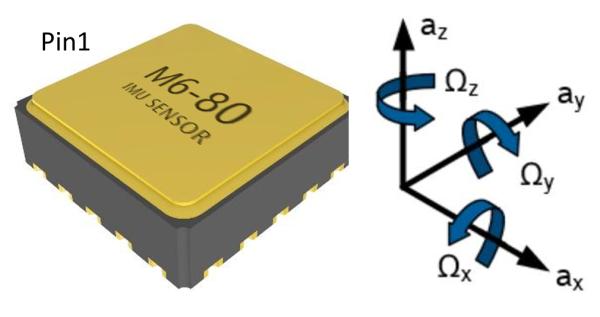

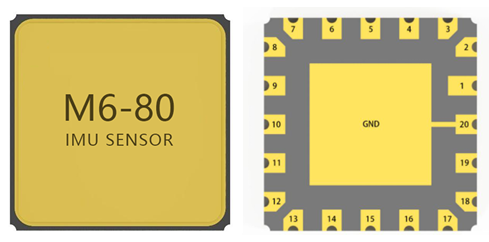

Номер модели :
М6-80
Место происхождения :
КИТАЙ
Количество минимального заказа :
1
Условия оплаты :
Л/К, Т/Т, западное соединение
Возможность поставки :
100 шт./Месяц
Срок поставки :
20 дней для образца
Упаковывая детали :
sponge+carton
диапазон измерения гироскопа :
±600°/с (настраиваемый)
разрешение гироскопа :
0,024°/с (для диапазона 600°/с)
Чувствительность гироскопа :
42LSB/°/с (для диапазона 600°/с)
Диапазон измерения акселерометра :
±6 г по умолчанию (настраиваемый)
Разрешение акселерометра :
0,24 мг (для диапазона ±6 г)
Чувствительность акселерометра :
4166LSB/г (для диапазона ±6g)
Описание

Система навигации с интегрированными оптическими волокнами с закрытым контуром высокоточные мобильные системы измерений



Интегрированная навигационная система с оптическим волокном GI300F-INS основана на гироскопе с оптическим волокном с закрытым циклом и акселерометре с высокой себестоимостью,и реализуется с помощью мультисенсорного синтеза и алгоритма навигационного расчета, который отвечает требованиям точного измерения информации о положении, направлении и положении в областях применения мобильных систем измерений средней и высокой точности,средние и большие БПЛА, и т.д.



Проект Условия испытаний Показатели
Точность позиционирования Внешний GNSS действителен, единая точка Лучше, чем внешняя точность позиционирования спутника.
Внешний GNSS Действителен, RTK Лучше, чем внешняя точность позиционирования спутника.
Содержание чистой инерциальной горизонтальной позиции1

80 м/5 мин ((CEP)

500м/10 мин ((CEP)

1.5nm/30min ((CEP)
Удержание горизонтального положения по комбинации скорости воздуха2 00,8 нм/30 мин (CEP)
Точность курса Единая антенна (RMS) 0.1°3
Двойная антенна (RMS) 0.2 °/L (L = длина исходной линии) (RMS)
Соблюдение курса (RMS) 0.2°/30 мин ((RMS),00,5°/ч
Точность поиска самостоятельного севера (RMS)

0.2 ° SecL, двойная позиция на 15 мин.

1.0° SecL, одноположение 5-10 мин
Точность отношения GNSS действителен 0.02° ((RMS)
Сохранение положения (провал GNSS) 0.2°/30 мин ((RMS),0.5°/h ((RMS)
Точность скорости ГНСС действителен, одна точка L1/L2 0.1m/s ((RMS)
Гироскоп Диапазон измерений ± 400°/с
Стабильность с нулевым уклоном ≤ 0,3°/ч
Ускоритель Диапазон измерений ± 20 г
Стабильность с нулевым уклоном ≤ 100 мкг
Физические размеры и электрические характеристики Напряжение 9-36В постоянного тока
Потребление энергии ≤ 12 Вт (устойчивое состояние)
Интерфейс 2-канальная RS232, 1-канальная RS422, 1-канальная PPS (уровень LVTTL/422).
Размер 92.0 мм × 92,0 мм × 81,0 мм (L, W, H)
Вес ≤1,2 кг
Характеристики окружающей среды Рабочая температура -40°C~+60°C
Температура хранения -45°C~+70°C
Вибрация 5 ~ 2000 Гц, 6,06 Г (с амортизатором)
Влияние 30 г, 11 мс (с шоком)
Продолжительность > 15 лет
Непрерывное время работы > 24 часа
Ограничение высоты ≤ 5000 м
ограничение скорости ≤ 500 м/с

Примечание:

  • Выровнение является действительным;
  • При использовании в воздухе перед комбинацией скорости выполняется маневр поворота, при этом при испытании используется скорость полета 150 км/ч;
  • Условия на борту должны быть мобильными;




Размер:
