Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi
Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi
Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi
Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi
Спецификации
Номер модели :
APM8xx
Место происхождения :
Китай
Количество минимального заказа :
1 часть
Условия оплаты :
T/T
Способность поставки :
6000 частей/день
Срок поставки :
5-7 дни
Упаковывая детали :
Коробка коробки
Соединение :
3 провод участка 3, 3 провод участка 4
Частота :
45~65Hz
Напряжение тока :
Нормированная величина: AC 100V, 110V, 400V, 690V
Настоящий :
Нормированная величина: AC 1A, 5A
Точность измерения :
Класс 0.2S класса 0.5S (APM800, APM810) (APM801, APM830)
Сообщение :
RS485 (Modbus-RTU)
Описание

Генерал

APM имеет функции измерения полной мощи, статистики силы, анализа качества силы и связи системы, и главным образом использовано для всестороннего контроля качества электропитания энергосистемы. Эта серия аппаратур принимает модульное проектирование, и с функци-богатым внешним модулем DI/DO, модуль AI/AO, карта расширения SD модуль показателя события (SOE), и модуль связи системы, она может гибко осуществить измерение полной мощи электрической цепи и контроль состояния переключателя. , RS485 и интерфейс локальных сетей могут осуществить копирование данных по мастерской станции RS485, исключая потребность для переключателей данных. Интерфейс PROFIBUS-DP может осуществить высокоскоростные функции передачи данных и сети.

Технический параметр

Технический параметр Значение
Сигнал Соединение 3 провод участка 3, 3 провод участка 4
Частота 45~65Hz
Напряжение тока Нормированная величина: AC 100V, 110V, 400V, 690V
Перегрузка: 1,2 раз нормированная величина (непрерывная); 2 раза нормированная величина (1 второе)
Расход энергии: < 0="">
Настоящий Нормированная величина: AC 1A, 5A
Перегрузка: 1,2 раз нормированная величина (непрерывная); 10 раз нормированная величина (1 второе)
Расход энергии: < 0="">
Точность измерения Напряжение тока, течение и сила

Класс 0.5S (APM800, APM810)

Класс 0.2S (APM801, APM830)
Активная сила
Реактивная мощность Класс 2 (APM800, APM810), класс 0,5 (APM801,830)
Гармоника 1% (2~42nd), 2% (43~63rd)
Входные сигналы переключателя Пассивные входные сигналы контакта, встроенное электропитание
Выходы реле Тип контакта: открытый контакт в основной части, контакт перестроения в емкости контакта модуля: 3A/AC 250V 3A/DC 30V
Выход ИМПа ульс энергии Режим выхода: ИМП ульс Optocoupler с открытой константой ИМПа ульс сборника: 4000 (5A), 8000 чертенк (1A)/kWh
Аналогового выхода

DC 0~20mA, 4~20mA, 0~5V, 1~5V выход, класс 0,5% точности, ≤ 500Ω сопротивления нагрузки
Карта хранения Стандартная емкость: 4G, карта TF до емкости 32G
Сообщение RS485 (Modbus-RTU)
Profibus (Profibus-DP)
Локальные сети (Modbus-TCP, HTTP, DHCP)
Вспомогательное электропитание Рабочий диапазон: AC/DC 85V~265V или AC/DC 115~415V (P2)
Расход энергии: Расход энергии главного ≤ 15VA части
Безопасность Сопротивление изоляции >100MΩ
Электромагнитная совместимость Стандарт IEC 61000 (уровень 4)
Уровень защиты IP54 (фронт)

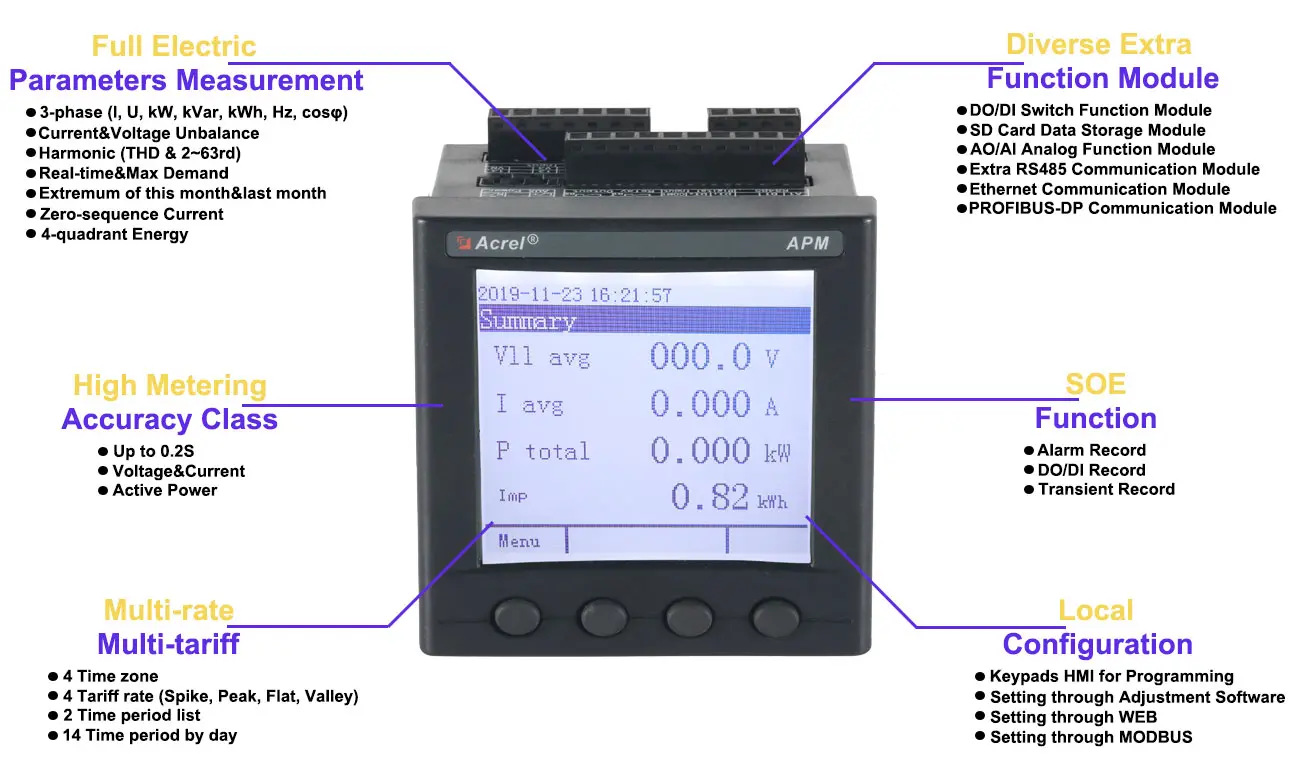

Особенности

Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

Полностью электрическое измерение параметров

●трехфазный (я, u, kW, kVar, kWh, Hz, cosφ)

●Неуравновешенность Current&Voltage

●Гармоника (THD & 2~63rd)

●Реальное-time&Max требование

●Экстремум этого месяца month&last

●течение Нул-последовательности

●энергия 4 квадрантов

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

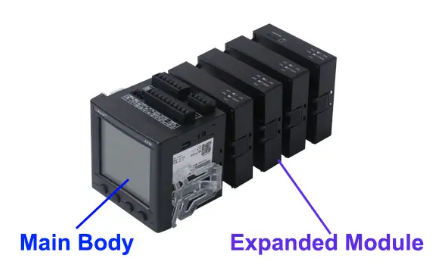

Разнообразный дополнительный модуль функции

●Модульное проектирование (легкое для расширения функции)

●Модуль поддержки до 3 расширенный в то же время

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

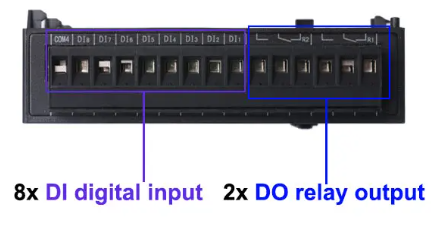

Модуль функции переключателя DO/DI ---MD82

●2 СДЕЛАЙТЕ выход реле

●Входной сигнал 8 DI цифровой

●Сохраните до 128 данных по ПК DO/DI в основном корпусе

●Спаренный с MLOG для сохранения больше показателей DO/DI

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

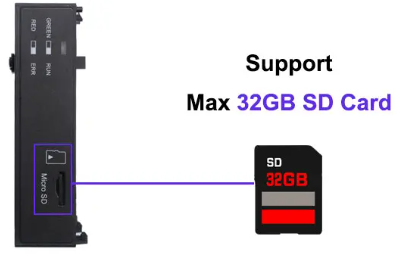

Модуль хранения данных карты SD ---MLOG

●Расширьте номер хранения SOE

●Хранение поддержки карт SD до 32GB (стандартные 4GB)

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

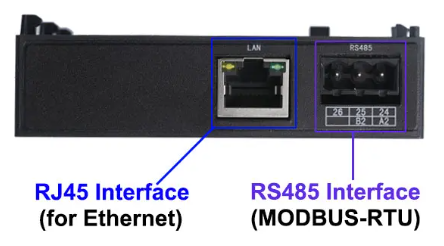

Модуль связи локальных сетей ---MCME

●Интерфейс: Интерфейс RJ45

●Протокол: MODBUS-TCP/HTTP/DHCP/SMTP

●Смогл служить как серийный сервер

●Плюс 1 дополнительный интерфейс RS485

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

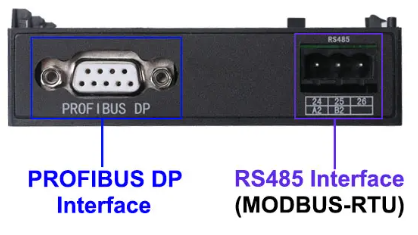

Модуль связи PROFIBUS-DP ---MCMP

●Интерфейс: Интерфейс PROFIBUS-DP

●Протокол: PROFIBUS-DP

●Плюс 1 дополнительный интерфейс RS485

 Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi



Установка

Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

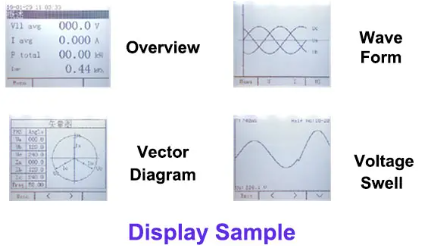

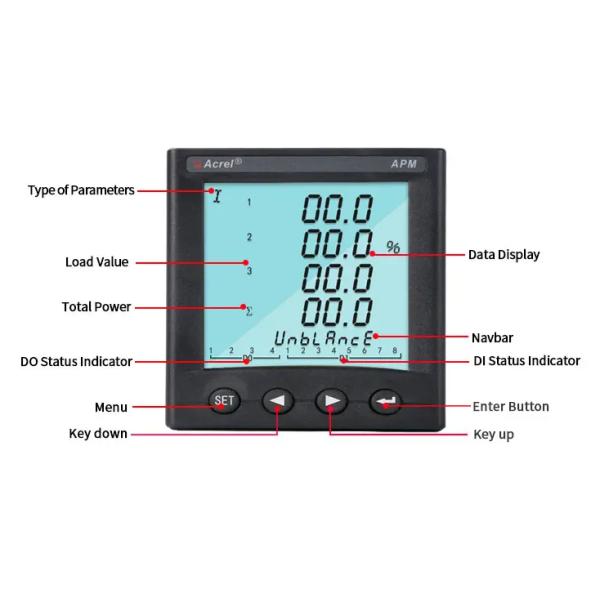

Дисплей

Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi

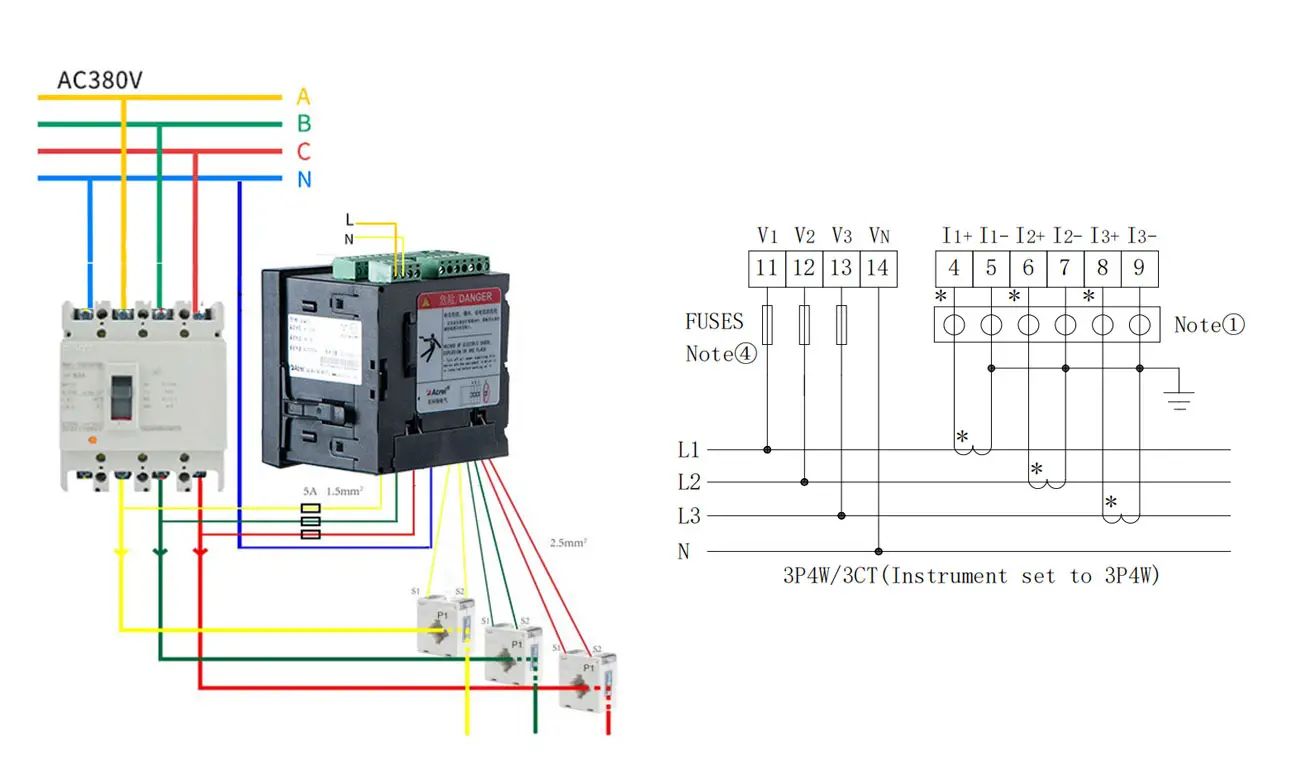

Проводка

Функция класса 0.5S метра AC серии APM8xx Programmable умная Multi
