Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны
Спецификации
Номер модели :
ADSS -24
Место происхождения :
Китай
Количество минимального заказа :
20км
Условия оплаты :
L/C, D/P, T/T, западное соединение
Способность поставки :
500KM в неделю
Срок поставки :
7 дней
Упаковывая детали :
Деревянный барабанчик плюс коробка
Отсчет волокна :
24Коре
Тип волокна :
Г652Д
Свободная трубка :
PBT
Защитная оболочка кабеля :
HDPE
Цвет кабеля :
Черный
CSM :
ФРП
Член прочности :
Пряжа Armid
Польза кабеля :
Воздушный
Описание

Кабель Все-диэлектрика само- поддерживая (ADSS)



Кабель ADSS стекловолокна члена пряжи Arimid для антенны



  • Объем

Кабели этого Все-диэлектрика деталей документа само- поддерживая вообще для установки на конкретные поляков или силы башен решетки вдоль линий электропередач, железных дорог или связей радиосвязи.



  • Атрибут волокна
  Однорежимное волокно
Категория волокна G.652.D
Максимальная привязанная амортизация (dB/km)

0,36 на 1310nm

0,25 на 1550nm
Диаметр поля режима волокна (μm) 9.2±0.5 на 1310nm
Диаметр плакирования (μm) 125±1
Ядр/ошибка концентричности плакирования (μm) ≤0.6
Не-циркулярность плакирования ≤1%



  • Конструкция кабеля
    • Типичную конструкцию кабеля можно увидеть в приложении 1
    • Таблица расцветки волокна и трубки
Волокно и трубка нет. Цвет
1 Синь
2 Апельсин
3 Зеленый цвет
4 Браун
5 Шифер
6 Белый



  • Маркировка защитной оболочки кабеля

- Отмечать сказание: Согласно требованиям клиентов



3,4 оба конца кабеля загерметизированы с крышкой конца для предотвращения входа воды.



  • Свойства кабеля
    • Механические & экологические свойства

4.1.1 радиус загиба кабеля: диаметр кабеля 10 x (во время деятельности)

диаметр кабеля 25 x (во время установки)

4.1.2 ℃ диапазона температур -40 деятельности к + ℃ 70

℃ диапазона температур -10 установки к + ℃ 60

℃ диапазона температур -40 перехода и хранения к + ℃ 70

4.1.3 свойства кабеля растяжимые

EDS: 1900N

ЦИНОВКА: 3100N

RTS: 7800N



4,2 механические & экологические требования

Никакой Деталь Спецификация теста Метод теста Спецификация
1 Тест прочности на растяжение IEC 60794-1-2-E1

Длина образца: Отсутствие более менее чем 50 метров

Нагрузка: ЦИНОВКА

Время продолжительности: 1 минута

Напряжение волокна: ≤0.33%

Дополнительная амортизация: ≤0.15dB

Отсутствие повреждения для того чтобы привязать элементы
2 Тест толкотни IEC 60794-1-2-E3

Нагрузка: 1000 N/10cm

Время продолжительности: 1 минута

Номер теста: 3

Дополнительная амортизация: ≤0.05dB после теста

Отсутствие повреждения для того чтобы привязать элементы
3 Тест удара IEC 60794-1-2-E4

Энергия удара: 5J

Радиус: 300mm

Пункты воздействия: 3

Номер удара: 1

Дополнительная амортизация: ≤0.05dB после теста

Отсутствие повреждения для того чтобы привязать элементы
4 Повторенный гнуть IEC 60794-1-2-E6

Радиус загиба: Диаметр 25 x кабеля

Циклы: 25 циклов

 Дополнительная амортизация: ≤0.05dB после теста отсутствие повреждения для того чтобы привязать элементы
5 Тест кручения/извива IEC 60794-1-2-E7

Длина образца: 2m

Углы: степень ±180

Циклы: 5

Дополнительная амортизация: ≤0.05dB после теста

Отсутствие повреждения для того чтобы привязать элементы
6 Проба на изгиб IEC 60794-1-2-E11B

Диаметр дорна: Диаметр 20 x кабеля

Номер поворота: 4

Количество циклов: 3 цикла

После теста, дополнительная амортизация: ≤0.05dB

Отсутствие повреждения к наружной куртке и внутренним элементам
7 Тест температуры задействуя IEC 60794-1-2-F1

Шаг температуры: +20°C ^-40°C ^+70°C^+20°C

Время в каждый шаг: 12 часа

Циклы: 2

 Изменение амортизации на ≤ 0.15dB/km значения ссылки (амортизации, который нужно измерить перед тестом на +20±3°C)
8 Тест проникания воды IEC 60794-1-2-F5

Высота водяного столба 1m

Длина 3m образца

Время теста 24 часа

 Отсутствие утечки воды от противоположности образца





Приложение 1

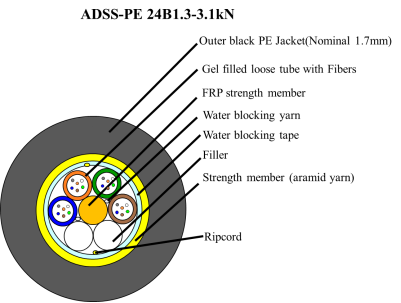

  • Чертеж кабеля 24 волокон



Член пряжи Arimid полностью диэлектрический само- поддерживая кабель ADSS для антенны



  • Весы и размеры
  • Пядь 100m рекомендации



Тип куртки Отсчет волокна Номер полного садя на мель блока Количество волокон в трубку Наружный диаметр (Norminal) Вес (Norminal)
Одиночный 2 6 2 11.1mm±5% 88kg
Одиночный 4 6 4 11.1mm±5% 88kg
Одиночный 12 6 6 11.1mm±5% 88kg
Одиночный 24 6 6 11.1mm±5% 88kg
