Линия трубка мельницы трубки АИСИ309/АИСИ321 СС формируя срок пригодности машинного оборудования длинный

Описание продукта

Сводка:

Это оборудование специально использовано для продусингΦ19-Φ63.5мм, трубы нержавеющей стали δ0.5-1.5мм прямым сваренной швом. Оно сделал уточненными материалами в высокой точности и оборудованный с вырезыванием фиксированной длины увидел. Главные инклудс формировать, сваривать, определение размеров и выправлять машины прибор. Состав оборудования от ункоилер к фиксированной пиле длин-вырезывания. Скорость завальцовки можно отрегулировать соответственно внутри соответствующий ряд толщины диаметра и стены трубы.

1.  Применимый материал
2. Материал: АИСИ309, АИСИ321, АИСИ304Л, прокладка нержавеющей стали СУС316Л.
3. Толщина стальной прокладки: 0.5-1.5мм
4. Ширина стальной прокладки: 60-200мм (±0.2мм)
5. I.D. стальной катушки: Φ450-Φ550мм
6. O.D. стальной катушки: Φ800-Φ1200мм
7. Катушка максимального веса: 1000кгс
8. Ряд размера обработки стальной трубы:
9. О.Д.: Φ19-Φ63.5мм
10. Толщина стены: 0.5-1.5мм (квадрат и прямоугольник пипе≤1.2мм)
11. Длина: 4-8м
12. Поток процесса продукта (стальной трубы):

 Резать □ сырья (стальной катушки) заусенцы заварки □ункоилинг и девисе□форминг и шапинг□ТИГ сварки встык □гуйдинг □Полишинг вне □ определения размеров □ □ шва сварки охлаждая грубо выправляя таблицу бега-вне □ трубы □ вырезывания фиксированной длины □ законченную

1,5 филируя скорость: 0-8м/мин

1,6 точность продукта: максимальный допуск дяметер±0.10мм

сварщик 1,7 Ар-дуг: 600А

1,8 аксессуары посоветованного потребителя необходимые (только для ссылки):

1. Место механического оборудования: 30м×4м (ширина × длины)
2. Полное электропитание: 40КВ
3. Один набор компрессора воздуха (подготовленного клиентом, приобретением от рынка)
4. Инструмент заварки: бар вольфрама, нить вольфрама, полируя колесо.
5. Поднимаясь оборудование и оборудовать для установки машины, максимальный вес одной части 10 тонн.
6. Сила и подача воздуха. (380В/220В 50ХЗ)

Введение главных компонентов:

Ункоилер:

Тип структуры: Вдухстороннее руководство 180ºротары расширяя туго, который обеспечивают стальную катушку питаясь альтернативно и делают стальную прокладку идя в аккумулятор свободно.

Применимый ряд: ширина прокладки 60-200мм стальная, толщина 0.5-1.5мм, катушка О.Д. Φ800-Φ1200мм стальная, удостоверение личности катушки Φ450-Φ550мм стальное., вес катушки Макс.1000кгс стальной.

1.  Резать и стыковая сварочная машина, который обеспечивают двойную стальную катушку режа тидилы и после этого сваривая совместно и выравнивая шов сварки.
2. Блок формирующ, сваривать и определение размера:

Кормить & выравнивающ прибор:

1. Форма: Вверх и вниз кренов пассивно выровняйте для выправлять сталь прокладки прежде чем она кормится в формировать блок.
2. Направляя крен: 4 ролика

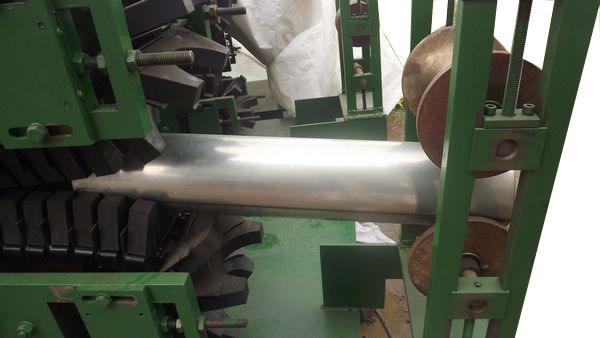

3. Формировать прибор:

Главным образом грубо мельниц-формировать шов стальную сварку прокладки и контролировать.

a. Горизонтальный каток на стойке:

Количество: 6

Структура: 45#Каст сталь, двойное снабжение жилищем, изменяя свертывает в стороне

Диаметр вала горизонтального крена: Φ50мм, материал: 40Кр

b. Вертикальный каток на стойке:

Количество: 7 (включая один направляя каток на стойке)

Тип: Пассивное вращение

Диаметр вала вертикального крена: Φ30мм, материал: сталь 45#

c. Регулировать метод: Регулировать одиночного спирального поляка ручной

d. Один набор кровати для установки

(3) направляя прессуя и сваривая выскабливая прибор:

А.  Один набор стойки ведущего валика для контролируя направления шва трубы для обеспечения шва трубы плоского и прямо входящ в в прессуя ролики.

Б.  2 набора прессуя катка на стойке для контролировать шов сварки для того чтобы осуществить успешную заварку.

К.  3 набора рамки шабера для выскабливая шва внешнего шва

(4) определяя размер прибор: Главным образом точная формируя труба после сваривать и контролировать точность размера. Каждые 4 набора горизонтального катка на стойке, вертикального катка на стойке, 6 (4) наборы ветви коробки передач, и 8 наборов всеобщего вала. (Составьте такие же как формирующ прибор)

(5) грубо выправлять рамку машины:

a. Использование: Оно главным образом использован для грубо выправлять законченной трубы.

Б. форма: Тип 2 наборы турка главный

c. Одна кровать установки вместе с машиной определения размеров.

(6) основная вынуждающая система: Главный блок соединен с главным редуктором главным мотором и передает силу ветвям коробки передач, тогда привод ветвей коробки передач верхний и вниз валы на горизонтальной рамке крена.

А. мотор мастера: Серия ИКТ, АК 15КВ, один набор

Б. всеобщие ПК трансмиссионного передаточного вала 10

2,5 пневматическая отслеживая пила вырезывания:

(1) резать метод: Пневматический отслеживать и автоматическое вырезывание

(2) резать толщину: δ0.5-1.5мм

(3) резать О.Д.: Φ19-Φ63.5мм

(4) длина вырезывания: 4-8м

(5) резать мотор: 7.5КВ

(6) резать допуск: ≤10мм

сварщик 2,6 Ар-дуг: 600А (система ТИГ)

2,7 законченная труба проходя транспортер: (Таблица бега-вне)

Сваренная структура рамки оборудованная с сигнализацией определения размеров

3. Главные оборудования и цена:

1) Ункоилер (вдухстороннее руководство расширяя)

2) Главная машина (формирующ, сваривающ, мотор полирующ, с определенными размерами, мастерский управляя)

3) Пневматическая отслеживая пила вырезывания

4) Таблица бега-вне

5) Электрическая система управления

 4. Примечание:

(1) Ролльс для сваренной трубы будет приказан дополнительно согласно типу и спецификации обеспеченным клиентом.

Материал: Кр12Мов

(2) при подписании контракт на продажу, мы обсудим следующий расход: Нужны 2 люд, покупатель поручить визы, обратного билета, еды и размещещния и УСД40/персон/дай для зарплаты.

(3) срок поставки: 120 дней позже после получать 30% из полного значения.

(4) условия платежа: 30% должно быть оплачено после подписания С/К, и оставаясь 70% перед доставкой.
