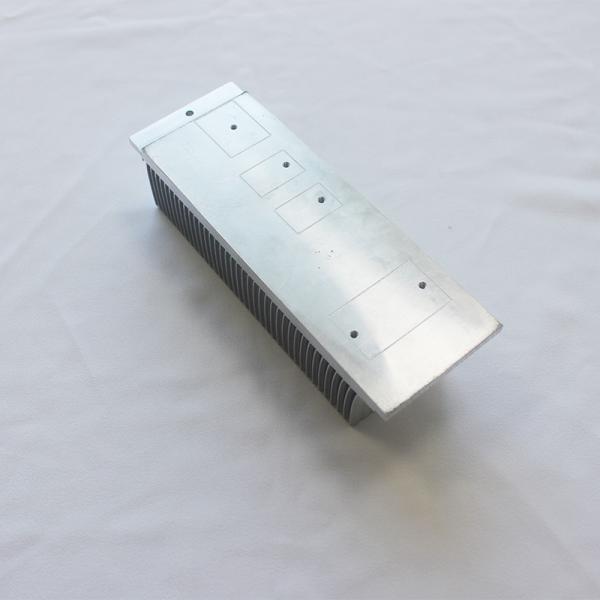

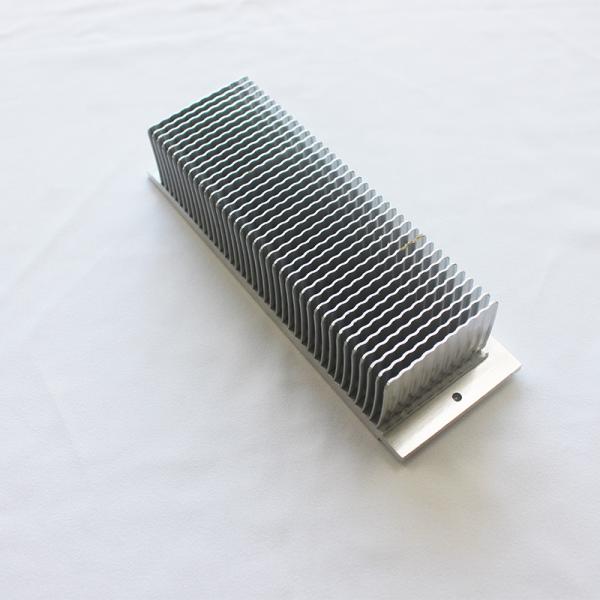

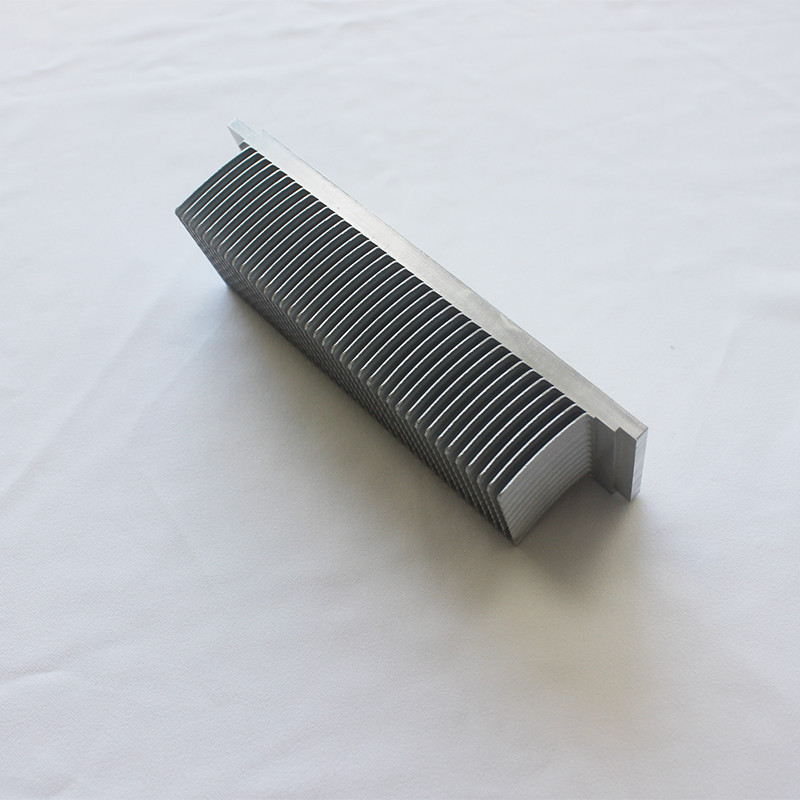

Алюминиевым теплоотвод ребра 1050 волн Skived ребром с чистым поверхностным покрытием

Быстрая деталь

Описание

Этот теплоотвод основанный алюминиевый материал профиля 6063-T5 к обработке, прежде всего, мы проверяем размер сырья отлично или не, секунда это согласно чертежу, использует машину лопаткоулавливателя шестерни CNC для того чтобы сделать размер, треть что accroding к чертежу, вперед эта польза CNC сделать точный размер, пятая часть сделать анодировать ясный, последний шаг заклепывает, и после этого осмотр/упаковка. Первый осмотр и осмотр патруля сделаны в обработке.

Примечания

Это skived теплоотвод ребра

Skived теплоотводы ребра предлагают сильно оптимизировали охлаждать по мере того как они учитывают более высокие плотности ребра чем что manufacturable используя методологии штранг-прессования, но не имеют соединение интерфейса которое ограничивает поток тепла как скрепленные или, который паянные теплоотводы ребра. Не похож на скрепленные или, который паянные теплоотводы, Skived теплоотводы ребра построены от одиночной части материала и предложение уменьшило термальное сопротивление в виду того что никакое соединение между основанием и ребрами. Эти теплоотводы изготовлены точно отрезать верхнюю часть основания, вызвали skiving, складывать его назад ко где оно перпендикулярно к основанию, и повторять на регулярной основе для создания ребер.

Skiving процесс включает высокую плотность ребра и тонкую геометрию теплоотвода ребра для оптимального термального представления. Путем паковать как много зоны поверхности ребра в, который дали том, skived теплоотводы ребра имеют большую передачу тепла чем другие одиночные теплоотводы конструкции части как прессованные алюминиевые теплоотводы. Сравненный к прессованному алюминию, skived изготовление теплоотвода ребра не полагается на дорогой оборудовать, обеспечивающ большую гибкость дизайна и более быстрое прототипирование. Вместо этого каждое ребро отрезано отдельно используя такой же инструмент который учитывает более низкие оборудуя цены. Это позволяет технология Fodor полно подгонять skived компоненты ребра для вашего продукта, который также включает применения жидкостный охлаждать.

Skived теплоотводы можно построить алюминиевого или медного учитывающ полные, цельные медные решения для охлаждать высокой эффективности. Теплоотводы ребра Fodor стандартные медные skived доступны с приложениями штыря Shurlock для надежной установки и легкого собрания.

Для быстрых термальных моделирования и сравнения множественных конструкций теплоотвода пожалуйста попробуйте джины наш инструмент для конструирования теплоотвода.

Fodor может предложить медный skived теплоотвод fi и теплоотвод ребра алюминия (AL1050/6063) skived.
