Проводника Кондукотор низшего напряжения проводник Ампаситы АКСС гибкого алюминиевого стального высокий

Быстрые детали

Упаковка & доставка

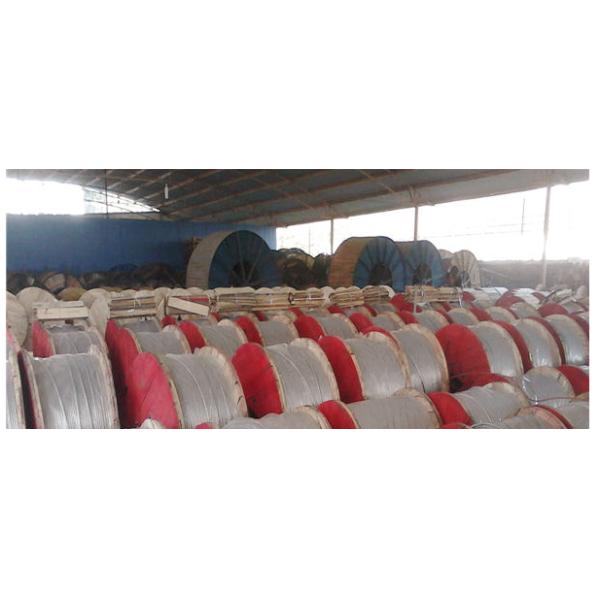

Упаковывая детали: Новый деревянный барабанчик, вьюрок, круг или согласно запросу клиента
Срок поставки: Согласно запросу клиента, обычно 2-4 недель.

Описание

Форменным Стал-поддержанный проводник провода Концентрическ-Положени-сели на мель компактом, который алюминиевый, (АКСС/ТВ) концентрически, который сели на мель проводник с одними или больше слоями трапецоидальный форменный крепко рисовать и обжигать 1350 алюминиевым проводам на центральном ядре стали. АКСС/ТВ можно то конструировать для того чтобы иметь равную алюминиевую перекрестную секционную область как это из стандартного АКСС которое приводит в более небольшом диаметре проводника поддерживая такой же уровень ампаситы только уменьшенные параметры загрузки ветра или с диаметром равным к этому из стандартного АКСС которое приводит в значительно более высокой алюминиевой области, более низкой сопротивление проводника и увеличенная настоящая оценка.
АКСС/ТВ конструировано для того чтобы работать непрерывно в условиях повышенной температуры, оно провисает более менее под аварийными электрическими загрузками чем АКСР/ТВ, превосходные само-амортизируя свойства, и свои окончательные провесы не повлияны на долгосрочной ползучестью алюминия. АКСС/ТВ также обеспечивает много возможностей дизайна в конструкции новой линии: т.е., уменьшенная цена башни, уменьшенный увеличенный провес, само-амортизирующ свойства, увеличенная рабочая температура и улучшенная коррозионная устойчивость. Покрытие стального ядра выбрано для того чтобы одеть окружающая среда которой подвергается действию проводник и рабочая температура проводника.

Обслуживайте представление

1. Высокая прочность на растяжение
2. Длинная жизнь
3. Свет в весе
4. Соответствующий для высоких так же, как дополнительных высоких накладных расходов

Конструкция

АКСС составным проводник сели на мель концентрическ-положением, который. Стальные стренги формируют центральное ядро проводника с двумя или больше слоями алюминиевого провода, который 1350-О сели на мель вокруг его. Стальное ядр носит больший часть или всю механическую нагрузку из проводника должного к алюминию полно обожженного закала «о» (или нежность). Стальные провода с сердечником защищены от корозии покровом сплавом алюминия-мишметал цинка-5%. Для алюмини-одетого (АВ) АКСС, пожалуйста см. лист каталога АКСС/АВ. Защита от коррозии должна быть выбрана для того чтобы одеть окружающая среда которой проводник подвергнется действию.

Особенности

Проводники АКСС предпочтены над проводниками АКСР для специфических применений передающей линии:
АКСС имеет по крайней мере проводимость 63,0% ИАКС должную к их «мертв-мягким» (полно обожженный) алюминиевым стренгам.
По той же причине, кабели АКСС можно эксплуатировать на температурах °К максимума 250 без потери прочности. В виду того что механическое напряжение приложенное к алюминиевым стренгам низко, характеристика собственной личности АКСС амортизируя высока. Это позволяет кабелям АКСС быть установленным на напряжения разгруженные максимумом без потребности для отдельных демферов Стокбридге.
-- Проводники АКСС можно управлять до 250 °К против максимальной рабочей температуры для проводника АКСР не превышает 100 °К.
Проводники АКСС прональны для того чтобы сопротивляться влияниям раскачивания под действием ветра должным к очень небольшое или никакое механической нагрузки на обожженных алюминиевых проводах.
Долгосрочная ползучесть нет фактора конструируя с проводниками АКСС. К тому же, польза АКСС/ТВ с равным дизайном зоны позволяет равному ампаситы в проводнике с диаметром приблизительно 10% более небольшим над стандартным АКСС с такой же областью. Этот более небольшой диаметр равной помощи проводников зоны АКСС/ТВ уменьшает влияния загрузки льда и ветра на проводнике.
Альтернативно, польза АКСС/ТВ с равным дизайном диаметра обеспечивает проводника в котором алюминиевая область увеличена приблизительно на 20% - 25% над стандартным АКСС с таким же диаметром. Этот рост
в площади поперечного сечения проводника уменьшает свое сопротивление переменного тока около 15% - 20% и таким образом, увеличивает свою настоящую пропускную способность около 10%.

Преимущества

1. Уменьшенные характеристики лобового сопротивления
2. Превосходные само-амортизируя свойства
3. Улучшенная настоящая пропускная способность
4. Низкие параметры загрузки ветра и льда
5. долгосрочная ползучесть алюминиевого провеса выпускных экзаменов аффекта доеснот

Применение

АКСС использовано для надземных распределения и передающих линий. Оно конструирован для того чтобы работать непрерывно в условиях повышенной температуры до 250Â°К без потери прочности; оно провисает более менее под аварийными электрическими загрузками чем АКСР; оно само-амортизирует если престретчед во время установки; и свои окончательные провесы не повлияны на долгосрочной ползучестью алюминия. Преимущества делают АКСС особенно полезным в рекондукторинг применениях требуя увеличенного течения с существующими напряжениями и зазорами, применениями новой линии где структуры можно сэкономить из-за уменьшенного провеса проводника, применений новой линии требуя высоких аварийных загрузок, и линий где раскачивание под действием ветра проблема.

Спецификация

• Ядр б 500 металлическое покрытое, который сели на мель стальное для пользы в надземных электрических проводниках.
• Б609 закалы провода алюминия 1350 круглые, обожженных и промежуточных, для электрических целей.
• Провод с сердечником Сплав-покрытый алюминием-Мишметал стальной для алюминиевых проводников, усиленная сталь цинка-5% Б802
(АКСР).
• Высокопрочным провод с сердечником цинка-5% Б803 Сплав-покрытый алюминием-Мишметал стальной для пользы в надземное электрическом
Проводники.
• Б856 Концентрическ-Положени-село алюминиевых проводников на мель, покрытого (ACSS) поддержанного сталью.
• Дополнительн-Высок-прочность Б958 и Ультра-высокий-Стренхт класс провод с сердечником цинка-5% Сплав-покрытый алюминием-Мишметал стальной для пользы в надземных электрических проводниках.
Страндингс доступные идентичны к тем перечисленным в спецификации Б232 АСТМ.
