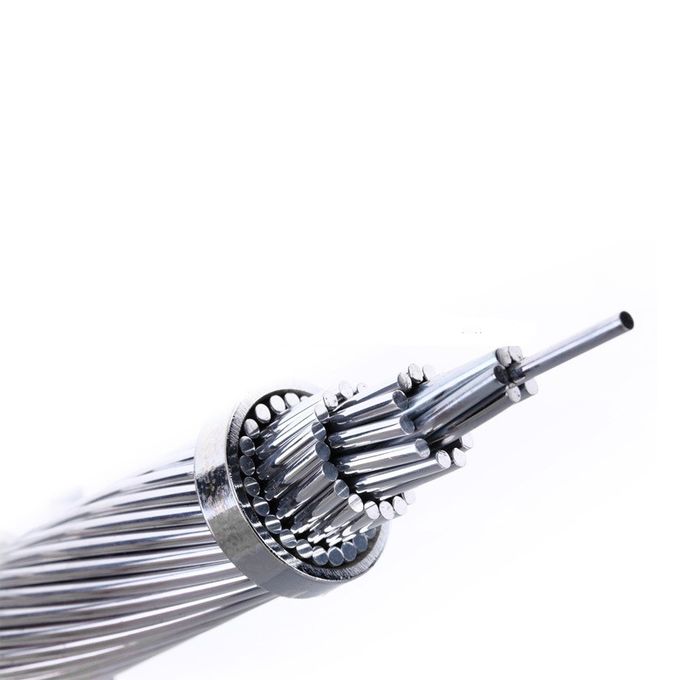

Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Спецификации
Номер модели :
АААК
Место происхождения :
Хэнань
Количество минимального заказа :
1000M
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
200 тонн в день
Срок поставки :
1-15days
Упаковывая детали :
Барабанчик экспорта стальной или деревянный
Материал :
Полностью проводник алюминиевого сплава
Применение :
Надземная передающая линия
Напряжение тока :
LV, MV, HV
Стандарт :
IEC, ASTM, BS, DIN, NFC, CSA
Тип :
проводник aaac 55 кв mm
Размер :
55 кв Mm/34 кв Mm
Описание

IEC BS ASTM оголяет полностью проводника электрического провода силы стренги алюминиевого сплава надземного



Проводник AAAC полностью стандарт проводника алюминиевого сплава: IEC60889, ASTM B232, кабель BS 215 AAAC можно использовать в средних, высоких и высотой с Дополнительн передающих линиях напряжения тока. AAAC предлагает лучшее представление должное к высоко- прочности - коэффициент провеса к-веса обеспеченный алюмини-сплавом. К тому же, AAAC обеспечивает более высокую коррозионную устойчивость чем проводники ACSR.

Конструкция
Стандартные высокопрочные алюминиевые проводники 6201-T81, соответствуя спецификации IEC61089, концентрическ-положение, который сели на мель, подобные в конструкции и возникновении до 1350 проводников ранга алюминиевых. Проводники сплава стандарта 6201 подобны другим проводникам сплава коммерчески известным как Ardival, Aldrey или Almelec. Они были начаты для того чтобы заполнить потребность для экономического проводника для надземного требования применений более высокопрочного чем это достижимое с 1350 проводниками ранга алюминиевыми, но без стального ядра. Сопротивление DC на 20°C проводников 6201-T81 и стандартного ACSR такого же диаметра составляет около эти же. Проводники сплавов 6201-T81 более трудны и, поэтому, имеют большее сопротивление к ссадине чем проводники алюминия ранга 1350-H19.



ASTM B399

Кодовое наименование Зона Размер & садить на мель ACSR с равным диаметром Но. & диаметр проводов Общий диаметр Вес Номинальная разрывная нагрузка
Номинальный Фактический
MCM mm2 AWG или MCM Al/Steel mm mm kg/km kN
Akron 30,58 15,48 6 6/1 7/1.68 5,04 42,7 4,92
Alton 48,69 24,71 4 6/1 7/2.12 6,35 68,0 7,84
Ames 77,47 39,22 2 6/1 7/2.67 8,02 108 12,45
Azusa 123,3 62,38 1/0 6/1 7/3.37 10,11 172 18,97
Анахайм 155,4 78,65 2/0 6/1 7/3.78 11,35 217 23,93
Амхорст 195,7 99,22 3/0 6/1 7/4.25 12,75 273 30,18
Союзничество 246,9 125,1 4/0 6/1 7/4.77 14,31 345 38,05
Butte 312,8 158,6 266,8 26/7 19/3.26 16,30 437 48,76
Кантон 394,5 199,9 336,4 26/7 19/3.66 18,30 551 58,91
Каир 465,4 235,8 397,5 26/7 19/3.98 19,88 650 69,48
Darien 559,5 283,5 477,0 26/7 19/4.36 21,79 781 83,52
Elgin 652,4 330,6 556,5 26/7 19/4.71 23,54 911 97,42
Огниво 740,8 375,3 636,0 26/7 37/3.59 25,16 1035 108,21
Greely 927,2 469,8 795,0 26/7 37/4.02 28,14 1295 135,47


IEC 61089

Кодовый номер Проводник A2 Проводник A3 Max.D.C. Сопротивление проводника на 20ºC
Количество проводов Диаметр проводов Диаметр проводника Приблизительно вес Расклассифицированная прочность Количество проводов Диаметр проводов Диаметр проводника Приблизительно вес Расклассифицированная прочность
mm ² - mm mm kg/km daN - mm mm kg/km daN Ω/km
16 7 1,83 5,49 50,4 5,43 7 1,84 5,52 50,8 6,04 1,7896
25 7 2,29 6,87 78,7 8,49 7 2,30 6,9 79,5 9,44 1,1453
40 7 2,89 8,67 125,9 13,58 7 2,91 8,73 127,1 15,1 0,7158
63 7 3,63 10,8 198,3 21,39 7 3,65 10,95 200,2 23,06 0,4545
100 19 2,78 13,9 316,3 33,95 19 2,79 13,95 319,3 37,76 0,2877
125 19 3,10 15,5 395,4 42,44 19 3,12 15,6 399,2 47,20 0,2302
160 19 3,51 17,55 506,1 54,32 19 3,53 17,65 511,0 58,56 0,1798
200 19 3,93 19,65 623,7 67,91 19 3,95 19,75 638,7 73,20 0,1439
250 19 4,39 21,95 790,8 84,68 19 4,41 22,05 798,4 91,50 0,1151
315 37 3,53 24,71 998,9 106,95 37 3,55 24,85 1008,4 115,29 0,0916
400 37 3,98 27,86 1268,4 135,81 37 4,0 28 1280,5 146.4o 0,0721
450 37 4,22 29,54 1426,9 152,79 37 4,24 29,68 1440,5 164,70 0,0641
500 37 4,45 31,15 1585,5 169,76 37 4,47 31,29 1600,6 183.oo 0,0577
560 61 3,67 33,03 1778,4 190,14 61 3,69 33,21 1795,3 204,95 0,0516
630 61 3,89 35,01 2000,7 213,90 61 3,91 35,19 2019,8 230,58 0,0458
710 61 4,13 37,17 2254,8 241,07 61 4,15 37,35 2276,2 259,86 0,0407
800 61 4,38 39,42 2540,6 271,62 61 4,4 39,6 2564,8 282,80 0,0361
900 91 3,81 41,91 2861,1 305,58 91 3,83 42,13 2888,3 329,40 0,0321
1000 91 4,01 44,11 3179,0 339,53 91 4,03 44,33 3209,3 366,00 0,0289
1120 91 4,25 46,75 3560,5 380,27 91 4,27 46,97 3594,4 409,92 0 0258
1250 91 4,49 49,39 3973,7 424,41     - - - -


BS EN50183

Кодовое наименование Высчитанный
Поперечное сечение		 Провода No.Dia.of Общий диаметр Вес Расклассифицированная прочность
  mm ² No./mm mm kg/km kN
Коробка 18,8 7/1.85 5,55 51,4 5,55
Акация 23,8 7/2.08 6,24 64,9 7,02
Миндалина 30,1 7/2.34 7,02 82,2 8,88
Кедр 35,5 7/2.54 7,62 96,8 10,46
Deodar 42,2 7/2.77 8,31 115,2 12,44
Ель 47,8 7/2.95 8,85 130,6 14,11
Хейзл 59,9 7/3.30 9,90 163,4 17,66
Сосна 71,6 7/3.61 10,8 195,6 21,14
Падуб 84,1 7/3.91 11,7 229,5 24,79
Верба 89,7 7/4.04 12,1 245,0 26,47
Дуб 118,9 7/4.65 14,0 324,5 35,07
Шелковица 150,9 19/3.18 15,9 414,3 44,52
Зола 180,7 19/3.48 17,4 496,1 53,31
Вяз 211,0 19/3.76 18,8 579,2 62,24
Тополь 239,4 37/2.87 20,1 659,4 70,61
Явор 303,2 37/3.23 22,6 835,2 89,40
Upas 362,1 37/3.53 24,7 997,5 106,82
Yew 479,0 37/4.06 28,4 1319,6 141,31
Totara 498,1 37/4.14 29,0 1372,1 146,93
Рубус 586,9 61/3.50 31,5 1622,0 173,13
Рябина 659,4 61/3.71 33,4 1822,5 194,53
Араукария 821,1 61/4.14 37,3 2269,4 242,24
Redwood 996,2 61/4.56 41,0 2753,2 293,88



Din 48201

Кодовый номер Высчитанная область Количество проводов Диаметр провода Общий диаметр проводника Линейная масса Расклассифицированная прочность на растяжение Максимальное сопротивление DC на 20ºC
mm2 mm2   mm mm kg/km daN Ω/km
16 15,89 7 1,70 5,1 43 444 2,0910
25 24,25 7 2,10 6,3 66 677 1,3703
35 34,36 7 2,50 7,5 94 960 0,9669
50 49,48 7 3,00 9,0 135 1382 0,6714
50 48,35 19 1,80 9,0 133 1350 0,6905
70 65,81 19 2,10 10,5 181 1838 0,5073
95 93,27 19 2,50 12,5 256 2605 0,3579
120 116,99 19 2,80 14,0 322 3268 0,2854
150 147,11 37 2,25 15,8 406 4109 0,2274
185 181,62 37 2,50 17,5 500 5073 0,1842
240 242,54 61 2,25 20,3 670 6774 0,1383
300 299,43 61 2,50 22,5 827 8363 0,1120
400 400,14 61 2,89 26,0 1104 11176 0,0838
500 499,63 61 3,23 29,1 1379 13960 0,06709
625 626,20 91 2,96 32,6 1732 17490 0,0540
800 802,09 91 3,35 36,9 2218 22402 0,0418
1000 999,71 91 3,74 41,1 2767 27922 0,0335



Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR

Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR

Отправьте сообщение этому поставщику
Отправляй сейчас

Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR

Спросите последнюю цену
Подробная информация о продукте
Номер модели :
АААК
Место происхождения :
Хэнань
Количество минимального заказа :
1000M
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
200 тонн в день
Срок поставки :
1-15days
Контактный поставщик
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR
Надземный обнаженный алюминиевый проводник проводника AAC AAAC ACSR ACAR

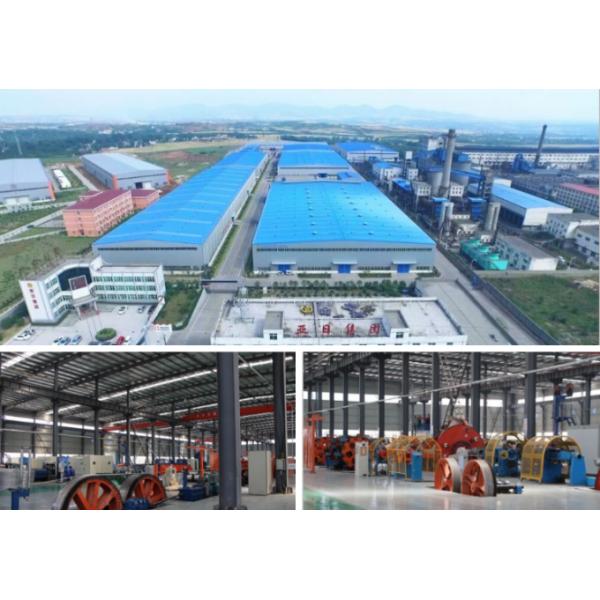

Luoyang Sanwu Cable Co., Ltd.,
