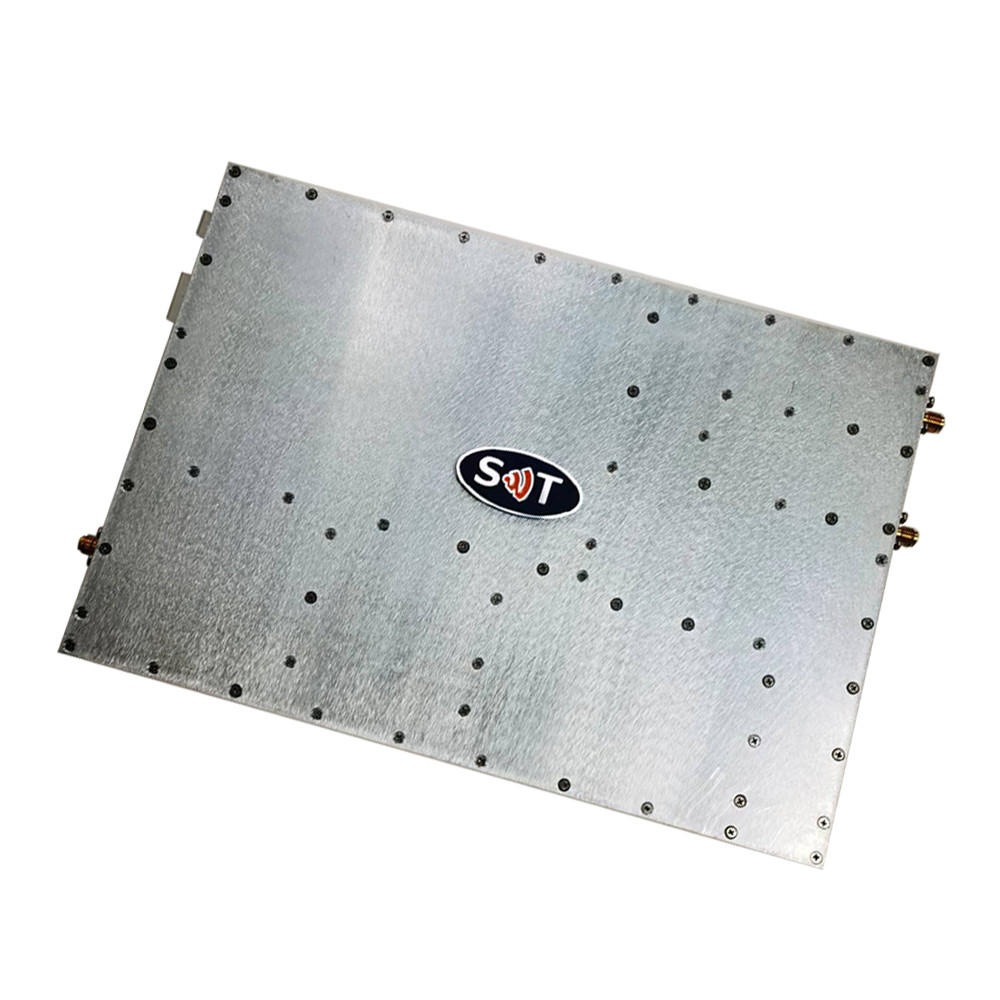

2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF
2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF
2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF
2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF
Спецификации
Номер модели :
SW-PA-23002700-53C
Место происхождения :
Китай
Количество минимального заказа :
1/pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
100pcs в месяц
Срок поставки :
5-8 дней работы
Упаковывая детали :
стандартная упаковка
Упаковка :
Стандартная упаковка
Размеры :
483×178×465 mm
Вес :
≤20 Kg
Соединители in/out RF :
SMA- женщина KFD/N-type
Частота работы :
2500 MHz
Psat :
dBm 53
Прибыль :
dB 53
Входной сигнал VSWR :
1.5
Описание



Усилитель мощности S-диапазона 2300-2700 MHZ Psat 53 dBm Усилитель мощности RF



Dвыписка

Модуль предназначен как для военного, так и для коммерческого применения.Легкая упаковка.



Спецификация



Спецификации могут быть изменены без предварительного уведомления.

RF / Электрические
Параметр МИН Тип. Максимум ЕДИНСТВО
Частота работы 2300 2500 2700 МГц
RF ВВОД   0   dBm
Выходная мощность Psat   53   dBm
Прибыль   53   ДБ
Сила увеличивается   ±1.5   ДБ
Импеданс входа/выхода   50   Ω
Убытки от ввода   -15   ДБ
Ложные сигналы     -60 dBc
Гармонические сигналы @ Pout-4KW ((dB)   - 25   dBc
Рабочее напряжение   220   Кондиционер
Текущий@выход: 53 дбм CW     2 А.









МЭХАНИЧЕСКОЕ
ПАРАМЕТР VАЛУ УNIT
Размеры (W x H x D) 483×178×465 мм
Радиочастотные разъемы (вход / выход) SMA- KFD/ N-тип Женщина - Я...
Коннектор управления DB15 - Я...
Коннектор переменного тока MS / D-Sub
Свет индикатора мощности зеленый(Нормально)
Светофор индикатора неисправности стоячей волны красный(Сигнализация)
Охлаждение Тепловая раковина с встроенным охлаждающим вентилятором - Я...
Установка   - Я...
Вес ≤ 20 в кг





ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР МIN МAX УNIT
Операционная временная. - 20 +55 °C
Диапазон влажности 0-90 %
Максимальный RF вход +10 dBm
Температура отключения PA-базовой пластины +85 °C
Высокая защита VSWR

Усилитель мощности имеет защиту от открытого/короткого порта

Конфигурировать изоляторы входа и выхода







Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE: DB9
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР: ——
ПIN NУМБЕР ЛАБЕЛ DСКРИПЦИЯ
1 Усилитель включен TTL Hi= включено, TTL Lo = отключено или нет соединения
2 ГНД ГНД
3 FWD Продолжается обнаружение мощности (TTL Hi=)Нормально, TTL Lo =F- Да, конечно.)
4 РЭВ Обратное обнаружение питания.Нормально, TTL Lo = F- Да, конечно.)
5-9 NC NC



Я...НПУТ ПINS
А.Усилитель ВОННЕКТОР TYPE: MS / D-Sub
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР: ——
ПIN NУМБЕР ЛАБЕЛ DСКРИПЦИЯ
1 Л стрельба линия
2 N нулевой линия
3 FG земля на стойке


2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF




2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF

2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF

Nanjing Shinewave Technology Co., Ltd. является компанией, специализирующейся на исследованиях и разработках, производстве и продаже микроволновых микроволновых активных и пассивных компонентов и подсистем.Продукция компании охватывает различные устройства микроволновой связи, включая микроволновые фильтры, дуплексеры, усилители, частотные источники и связанные с ними подсистемы, широко используемые в мобильной связи и других областях.

С точки зрения микроволновых фильтров, компания имеет всеобъемлющие продукты и сильные возможности проектирования.многочастотный комбинатор, многочастотная комбинирующая платформа POI, диэлектрический фильтр двойного режима, фильтр LC, миниатюрный фильтр гребня, интерцифровый фильтр и т. д.

Чтобы удовлетворить особые потребности и более высокие требования индекса клиентов, в дополнение к стандартным продуктам, мы предоставляем индивидуальные методы разработки продукта,и всем сердцем предоставлять клиентам быстрые и качественные продукты и услуги.

2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF

2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF

Перевозка:

2300-2700 усилитель силы 2500MHZ диапазона dBm s MHZ Psat 53 сбалансировал усилитель RF

Частые вопросы

Вопрос 1: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.



Вопрос 2: Как насчет сроков?

О: Обычно образцы берут в течение 3 рабочих дней.



Q3. Есть ли у вас MOQ (минимум качества заказа)?

О: Для стандартного продукта, обычно 1 шт. / пункт. Для заказа OEM, MOQ не менее 50 шт. / пункт.





Вопрос 4: Как сделать заказ?

A: После того, как покупатель подтвердит, что продукт и цена в порядке и готовы к покупке, заказ будет, пожалуйста, сообщите нам ваш адрес доставки, номер телефона, иногда нужно электронную почту.Тогда мы сможем составить заказ и он будет иметь платежную ссылку Alibaba.



Вопрос 5: После оплаты, какую информацию о поставщике вы предоставили?



A: номер отслеживания



Q6: Вы предлагаете гарантию и послепродажное обслуживание для продуктов?

Ответ: Да, 6 - 12 месяцев гарантии на наши продукты. Примечание: мы не несем ответственности за повреждения, вызванные человеком или неправильной эксплуатации.
