Усилитель мощности S-диапазона 700-850 МГц Psat 42 дБм Усилитель мощности RF

Dвыписка

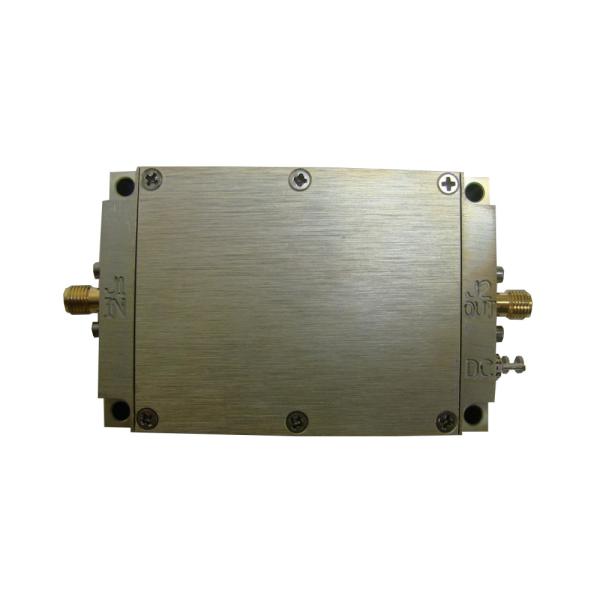

SWT-775 представляет собой усилитель мощности RF мощностью 10 Вт (+40 дБм), работающий с одного источника питания 12 В постоянного тока с диапазоном частот 700-850 МГц.

СТРАНИЦЫ

Электрические характеристики @+25 °C, Z_в=Z_Выйти.=50 Ω, Vsupply = +12VDC

Параметр	Единица	Минимальная	Типичный	Максимальная
Диапазон частот	МГц	700		850
Небольшое увеличение сигнала	ДБ		43
Выходная мощность PВыйти. @Пв= -2 дБм	dBm		+40
Насыщенная мощность Pсидел @Пв= +3 дБм	dBm		+42
IP3	dBm		+49
Обратная изоляция	ДБ		- 78
Эффективность при путе = +40 дБм	%		34
Ввод VSWR			1.3:1
Электроснабжение постоянного тока	V		+12
Ток подачи	mA		2750

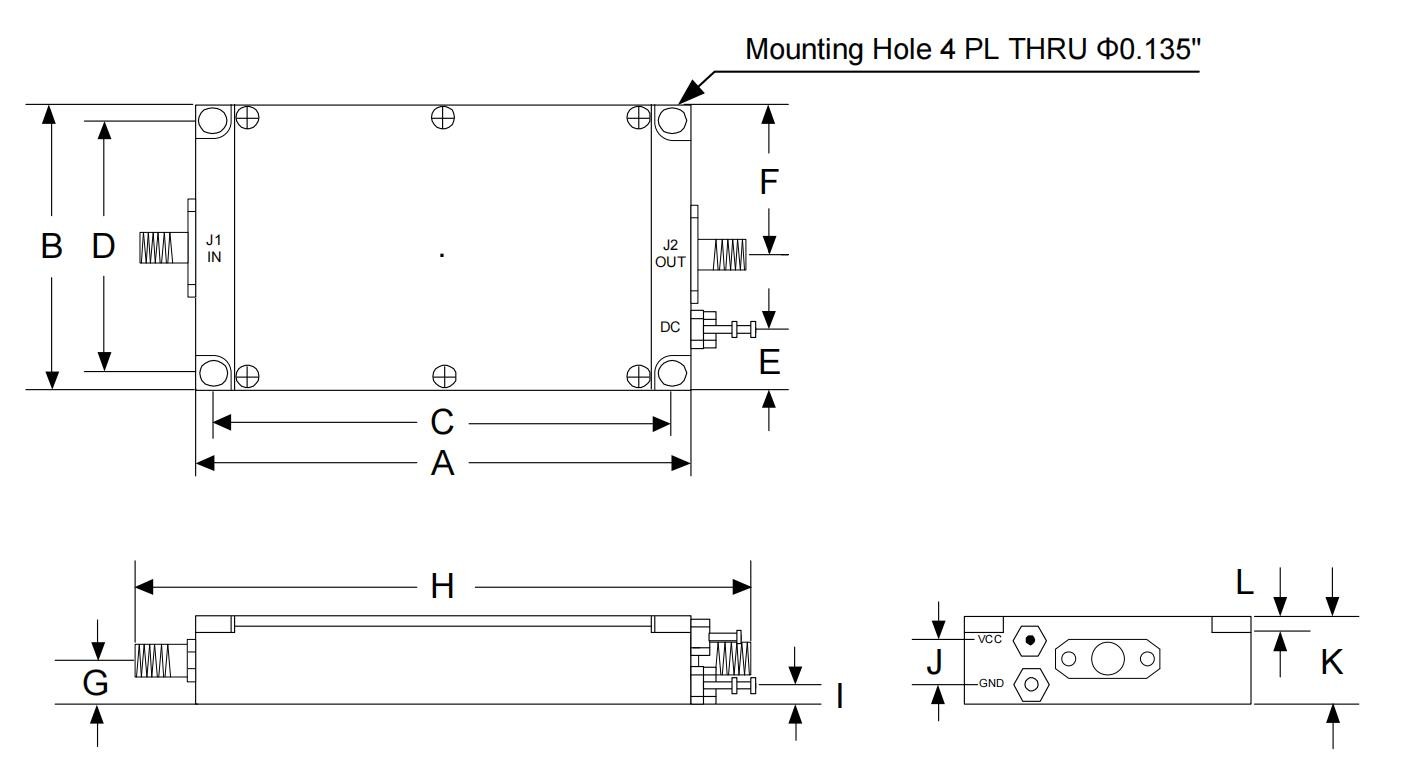

Размер (за исключением соединителя SMA)	дюйм	3.000 ¢ x 2.000 ¢ x 0.625 ¢
Вес	Оз.	4.8 (135 г)

Предупреждение: для непрерывной работы требуется адекватный теплоотводытель, поддерживать температуру пластинки основания усилителя ниже +65 °C.



Абсолютные максимальные рейтинги

Параметр	Абсолютный максимум
Сила ввода радиочастот	+15 дБм
Напряжение питания	+16В
Операционная температура	-30 °C до +65 °C
Температура хранения	-55 °C до +100 °C

Конспект











Nanjing Shinewave Technology Co., Ltd. является компанией, специализирующейся на исследованиях и разработках, производстве и продаже микроволновых микроволновых активных и пассивных компонентов и подсистем.Продукция компании охватывает различные устройства микроволновой связи, включая микроволновые фильтры, дуплексеры, усилители, частотные источники и связанные с ними подсистемы, широко используемые в мобильной связи и других областях.

С точки зрения микроволновых фильтров, компания имеет всеобъемлющие продукты и сильные возможности проектирования.многочастотный комбинатор, многочастотная комбинирующая платформа POI, диэлектрический фильтр двойного режима, фильтр LC, миниатюрный фильтр гребня, интерцифровый фильтр и т. д.

Чтобы удовлетворить особые потребности и более высокие требования индекса клиентов, в дополнение к стандартным продуктам, мы предоставляем индивидуальные методы разработки продукта,и всем сердцем предоставлять клиентам быстрые и качественные продукты и услуги.
