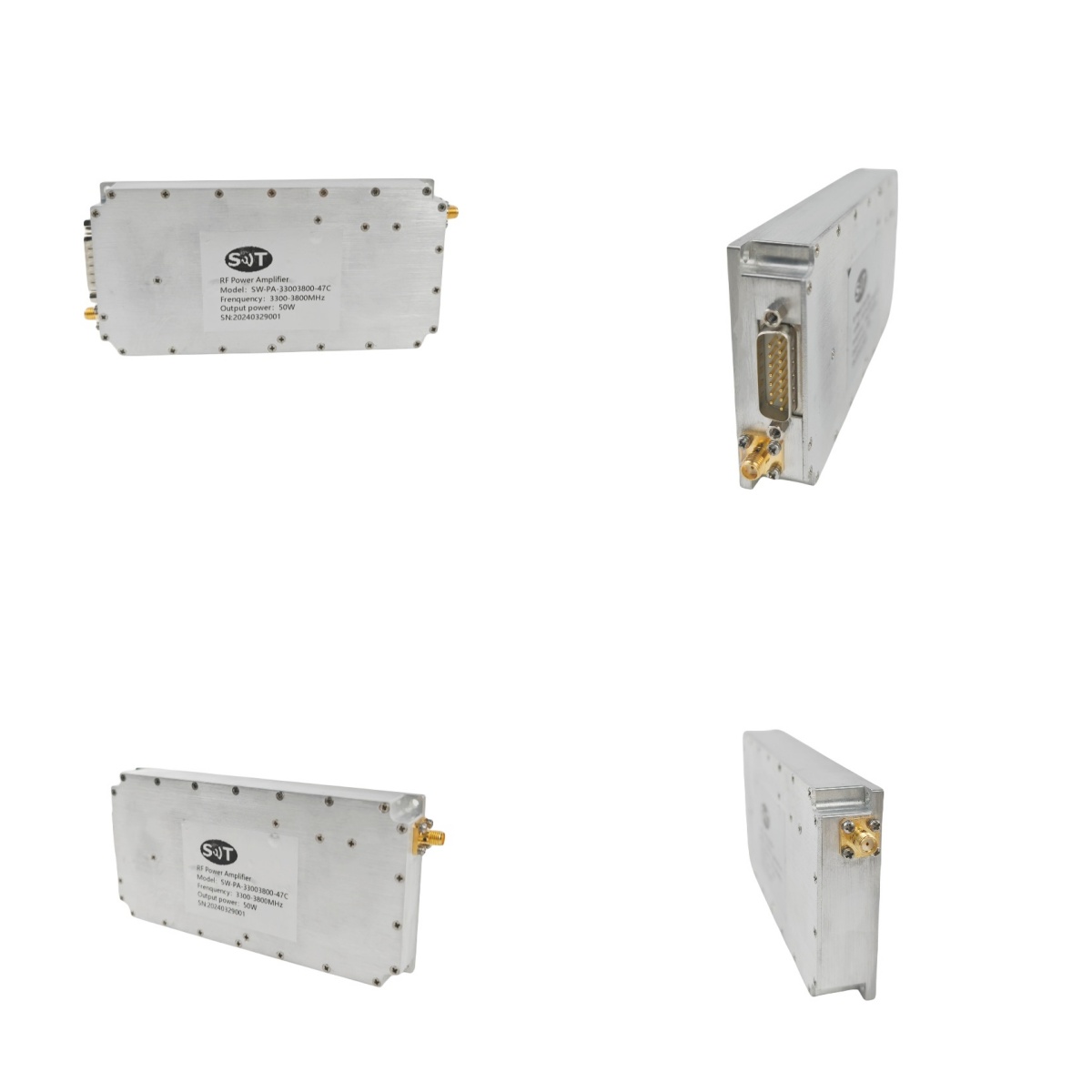

3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров
Спецификации
Номер модели :
30,3-3,8 ГГц
Место происхождения :
КНР
Минимальное количество заказов :
1/pcs
Условия оплаты :
Т/Т, Д/П, Д/А, Л/К, западное соединение
Способность к поставкам :
100 шт/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
Стандартная упаковка
Имя :
Усилитель мощности S-диапазона
Частота работы :
30,3-3,8 ГГц
Размеры (L X W x h) :
150 х 75 х 21,5 мм
Радиочастотные разъемы (вход / выход) :
SMA- KFD/SMA- KFD
Коннектор постоянного тока :
DB15
Выходная мощность P-sat :
47dBm
Увеличение мощности :
47 дБ
Рабочее напряжение :
28VDC
Импеданс входа-выхода :
50Ω
Текущий :
8А
Операционная временная. :
-20~+60°C
Применение :
Коммуникации, испытания электромагнитных токов, электронная война.
Описание
3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров



 Описание



Модуль предназначен как для военного, так и для коммерческого применения.Легкая упаковка.

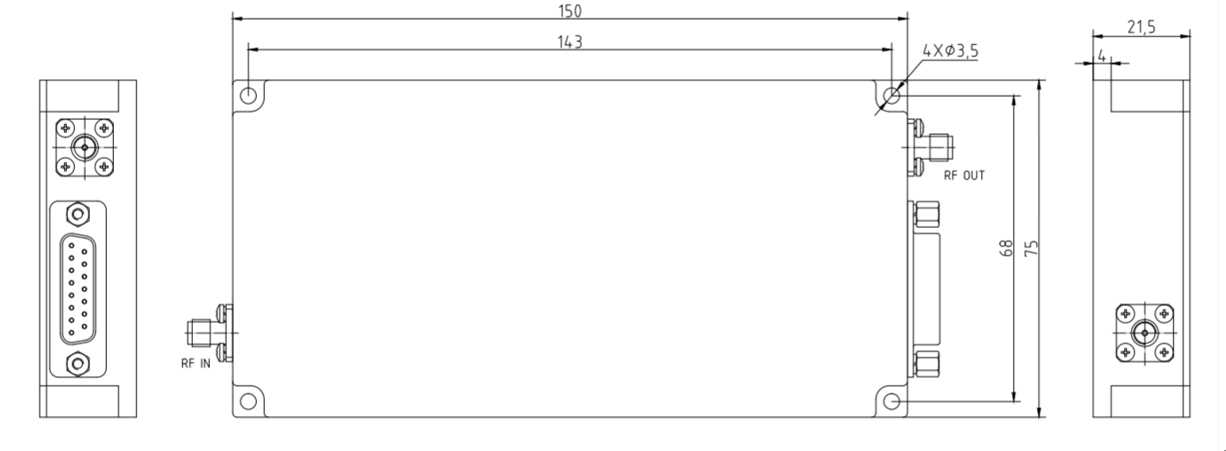

Конспект Размерный Рисунок

3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров



3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров

Спецификация



RF / Электрические
Параметр МИН Тип. Максимум ЕДИНСТВО
Частота работы 3300   3800 МГц
RF ВВОД   0   dBm
Выходная мощность P-sat   47   dBm
Увеличение мощности   47   ДБ
Сила увеличивается   ± 1   ДБ
Ввод VSWR   1.8 2.0
Ложные сигналы   -60   dBc
Гармонические сигналы   - 20   dBc
Рабочее напряжение   28   VDC
Импеданс входа-выхода   50   Ω
Течения   7 8 А.



МЭХАНИЧЕСКОЕ
ПАРАМЕТР VАЛУ УNIT
Размеры (L x W x H) 150 на 75 на 21.5 мм
Радиочастотные разъемы (вход / выход) СМИ- КФД/ СМИ- КФД - Я...
Коннектор постоянного тока/управления DB15 - Я...
Охлаждение Рассмотреть рассеивание тепла с системой (не поставляется)
Установка 3-4 через отверстие - Я...
Вес ≤ 1.5 в кг
ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР МIN МAX УNIT
Операционная временная. - 20 +60 °C
Диапазон влажности 0-100 %
Температура отключения PA-базовой пластины + 85 °C



Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE: DB15
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР: - Я...
ПIN NУМБЕР ЛАБЕЛ DСКРИПЦИЯ
1 Усилитель включен Отключить: TTL "высокий" или отсутствие соединения
Включить: TTL "Низкий" или подключить к GND
(Низкий: 0 ~ 0,5 В, Высокий: 2,5 ~ 5 В)
2 Тревожная сигнализация Тревога о температуре (TTL Hi= ошибка, TTL Lo = нормальная)
3 Силовая сигнализация Силовая сигнализация обратного действия (TTL Hi= ошибка, TTL Lo = нормальная)
4 ГНД Земля
5 Мониторинг выходной мощности Выходная мощность обнаружения (выходное аналоговое напряжение)
6 Мониторинг обратной мощности Обратное обнаружение мощности (выходное аналоговое напряжение)
7 Контроль температуры Мониторинг температуры (аналоговое напряжение выхода)
8 NC NC
9-12 VDD +28В
13-15 ГНД ГНД

Наша компания



3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров

Shinewave Technology Co., Ltd, Нанкин - компания, специализирующаяся на исследованиях и разработке, производстве и продаже пассивных компонентов и подсистем для радиочастотных микроволн.Продукция компании охватывает различные устройства микроволновой связи, включая УЗИ, микроволновые фильтры, антенны, изоляторы и циркуляторы, которые широко используются в беспроводной связи, аэрокосмической, спутниковой, Mil-Spec, CATV/Broadband,RFID, испытательная аппаратура, диагностическая визуализация и многие другие области по всему миру.

Чтобы удовлетворить особые требования клиентов, помимо стандартных продуктов, мы предоставляем индивидуальные производственные решения.

С опытными экспертами и специалистами, наша компания имеет всеобъемлющее производство и сильные возможности проектирования.мы предоставляем клиентам высококачественные продукты и своевременные услуги доставки.

Благодаря нашей высококачественной продукции и выдающемуся обслуживанию клиентов мы получили глобальную сеть продаж, охватывающую Великобританию, Америку, Японию, Италию и Юго-Восточную Азию.Если вы заинтересованы в любой из наших продуктов или хотели бы обсудить заказ на заказМы с нетерпением ждем формирования успешных деловых отношений с новыми клиентами по всему миру в ближайшем будущем.



Наши исследования и разработки



3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров

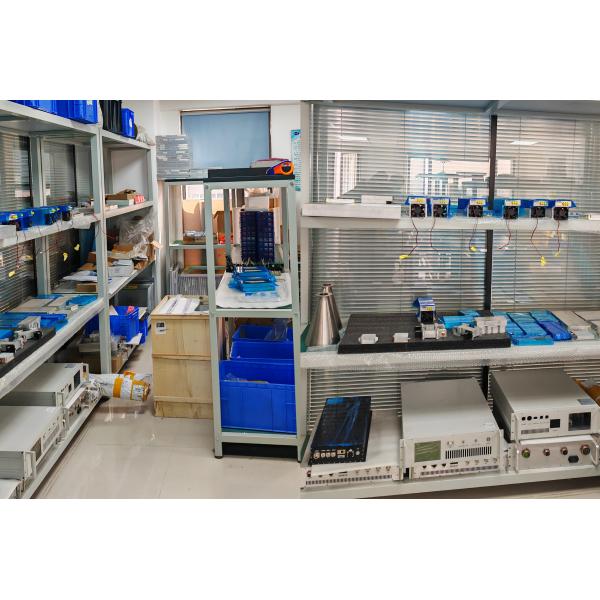

Витрина



3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров



Участие в выставках



3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров



Почему вы выбрали нас?



Персонал
Более десяти лет опыта OEM/ODM.
Группа исследований и разработок с докторами и магистрами.
Продукция охватывает широкий спектр применений.

Техническая поддержка
Быстрая реакция
Предоставление технических консультаций по проектам Предоставление клиентам качественного предпродажного/послепродажного обслуживания

Поставка продукции
Доступные продукты полного спектра
Потребность клиента в руководстве
Предоставление клиентам индивидуальных продуктов и решений

Качество продукта
Все они прошли различные тесты на производительность перед доставкой, чтобы убедиться, что продукт хорош и стабилен во время использования.


Сертификации

3.3-3.8 ГГц 47 дБм Выходная мощность SMA- KFD соединители Усилители мощности твердого состояния для радаров



Частые вопросы



Вопрос 1. Могу ли я получить образец перед большим заказом?

Да, мы предлагаем образец для всех моделей, но за плату.

Вопрос 2. Что делать, если я не знаю о частоте в своей стране?


Пожалуйста, не стесняйтесь обращаться к нам с вашим запросом, мы найдем необходимую вам частоту и предложим помощь в решении ваших проблем.


Вопрос 3: Принимаете ли вы заказы OEM/ODM?

Да, мы можем настроить логотип бренда, цвета и частоты.



Q4.Дата отправки



Образец 20 рабочих дней
≤ 50 шт. 60 рабочих дней
> 50 шт. 90 рабочих дней
> 200 шт. Переговариваться





Q5: Дата доставки образца DHL/FedEx



США/Канада/Европа/Азия 3-5 дней
Ближний Восток/Латинская Америка 5-7 дней
Африканский 3-7 дней
