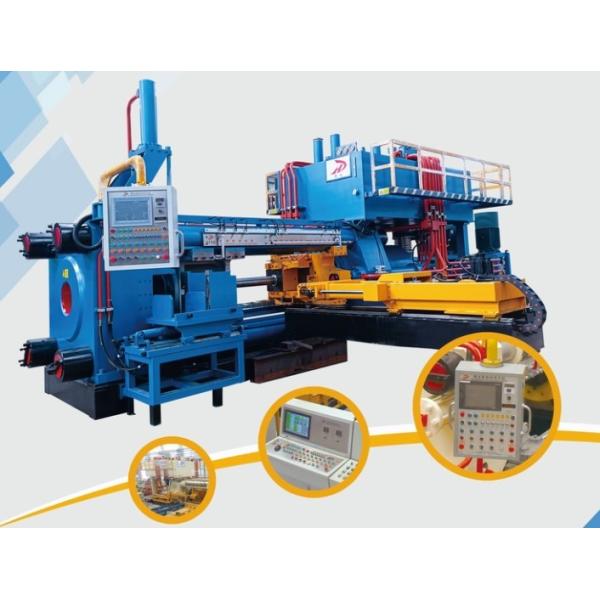

Промышленный алюминиевый экструзионный пресс 1000T Алюминиевый экструдер горизонтальный

一Описание

Алюминиевая экструдер - это гидравлическая прессовая машина горизонтального типа с четырьмя колоннами, специально разработанная для экструдирования гражданского алюминиевого профиля и промышленного профиля.

Технические параметры:

1) Размер коробки:ф127 мм, длина 660 мм.

2) Экструзионная способность

Диаметр поршня главного цилиндра: 750 мм

Диаметр плена бокового цилиндра: 180 мм*2

Диаметр пленка контейнера: 160 мм*4

Диаметр шлифовального поршня: 160 мм

Общая прочность экструзии: 220 кг/см²1033 тонны

Экструзия главного баллона: 220 кг/см²927 тонн

Экструзия боковых цилиндров: 220 кг/см²106 тонн

Упаковка контейнера: 200/kg/cm²51 тонны

Обрезка: 160/кг/см²32 тонны

3) Теоретическая скорость

Быстрая скорость перемещения главного цилиндра: 231 мм/сек

Скорость быстрого оттягивания главного цилиндра: 360 мм/сек

Скорость экструзии: 0~12 мм/сек

Закрытие контейнера: 185 мм/сек

Контейнер открыт: 128 мм/сек

Снижение: 162 мм/сек

Вырезание: 266,7 мм/сек

При условии отсутствия козырьков, каждое экструзионное кольцо длится менее 16-20 секунд.

4) Размер штампа:

Внешний диаметр ф255 мм, длина:235 мм

5) Внешние размеры машины: длина7500мм* ширина3000мм* высота3800мм

6) Размеры выпускных шлюзов: Φ160mm×190mm

7) теплообменник: 25 м2

8) Общая масса: 48 тн.

1100UST Спецификация прессы

(1) Масляный насос

Главный маслонасос:A7V-170L(Lihao Hydraulic) * 2 комплекта

Вспомогательный насос: YBE-200/125L (Zhejiang Yongling) 2 комплекта

(2) гидравлические части:

Гидравлические детали высокого давления из Рексрота, другие части из Тайваня.

(3) двигатель:

Главный двигатель: YE3- 280M-6 -65KW * 1 комплект (6极)

YE3- 280S-4 -75KW * 1 комплект (4极)

Двигатель под давлением: YE2-132S-6-3KW 1 комплект

Нагнетательный насос: PV2R1-10RAF1 1 комплект

Температура контейнера: 380-430°C

(4) Материал:

Главный цилиндр: ковальная сталь

Главный поршень: охлажденное литиевое железо

Передняя пластина: 35# литая сталь

Сдвижная основание: 45# ковальная сталь

Плита бабочки: 35# литая сталь

Соединительная труба: 45# ковальная сталь

Часть для сохранения температуры: 35# литая сталь

Контейнер: 5crmnmo

Контейнерная подкладка: ковка H13

Стержень: H13 ковка

Часть экструзирующая: ковка H13

Нижняя полка: 35# сварка стали и стальных плит

(5) Электрические части:

PLC: MISBUSHI FX3U-128MR,MT-8102IP сенсорный экран, отображающий положение прессы и скорость экструзии

a) Отображение установленной скорости и фактической скорости

b) Одинаковая регулируемая скорость и измененная скорость регулирования

c) Отображение установленного электрического тока и фактического электрического тока

d) Фактическое положение, изменение скорости и положение после экструзии

e) Настройка позиции группы переключателей

f) Испытания давления пробивания

g) Время показания параметров.

h) Настройка рабочих параметров системы

B.Этот пресс оборудованПереключатель положенияПри автоматическом режиме скорость экструзии также может регулироваться.

Контактник переменного тока: MISBUSHI

Переключатель удара: Тэнд, Тайвань

Ретрансляция: Базель, Великобритания
