Описание

Продукт состоит из четырех частей: корпуса, механизма передачи, блока управления и бума.Он используется в сценариях применения для управления доступом транспортных средств в жилых районах.Эти барьерные ворота являются тяжеловесными с ограждением.

Ключевые характеристики продукта

* Моторное приводное устройство с механизмом передачи сцепления, пружина баланса, стабильная и надежная работа, срок службы двигателя до более чем 2,5 миллионов раз, срок службы пружины до 400 000 раз.

* Вся серия поставляется в стандартном комплекте с функцией отскока при столкновении с препятствиями, которая автоматически отскочит, когда бум затрудняется во время спуска.

* Поддержка внешнего радара, катушки, инфракрасной функции противопожарной защиты, встроенный выход питания постоянного тока 12В, может использоваться для внешнего питания радаров.

* Поддержка связи RS485 или параллельного соединения RS485

Параметры рабочей среды:

Размеры корпуса: 530*487*1400 мм

Тип двигателя: BLDC-мотор

Мощность двигателя: 180 Вт

Общая длина: 6 м (включая корпус)

Полезная длина бума: ≤ 5,47 м

Время открытия/закрытия: 4 - 9 с.

Рабочее напряжение: DC24V

Рабочая температура: -35 °C~+80 °C

Входное напряжение питания: AC200~240V

Входное напряжение контроллера: DC24V ± 10% 7,5A

Относительная влажность: от 30% до 80% (без конденсации)

Расстояние дистанционного управления: ≥ 30 метров

Уровень изоляции: F

Уровень защиты: IP54

Функция и особенности

1Структура рукояти

Трансмиссия соединительного стержня имеет лучшую прочность, стабильность и надежность

2Структура вихревого стержня турбины

Внедрить функцию самоблокировки отключения питания для эффективного предотвращения попадания падающих бам в транспортное средство

3Планетарная конструкция редуктора

Стандартная конструкция, с большей и более стабильной мощностью двигателя

4Механическая предельная треугольная плита

Регулируемая скорость для более плавного подъема и падения

5Моторное приводное устройство, с механизмом передачи сцепления с прутком, пружина баланса, стабильная и надежная работа, срок службы двигателя до более чем 2,5 миллионов раз, срок службы пружины до 400 000 раз.

6Вся серия поставляется в стандартном комплекте с функцией отскока при столкновении с препятствиями, которая автоматически отскочит, когда бум будет препятствован во время процесса спуска.

7. Поддержка внешнего радара, катушки, инфракрасной анти-разрыв функции, встроенный DC 12V выход питания, может быть использован для внешнего радиолокационного питания.

8Поддержка RS485 связи или RS485 параллельного соединения

Параметры продукта

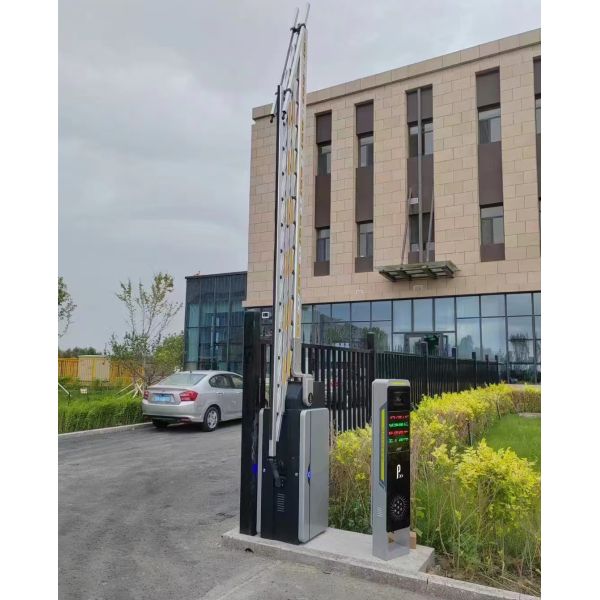

Справка по делу

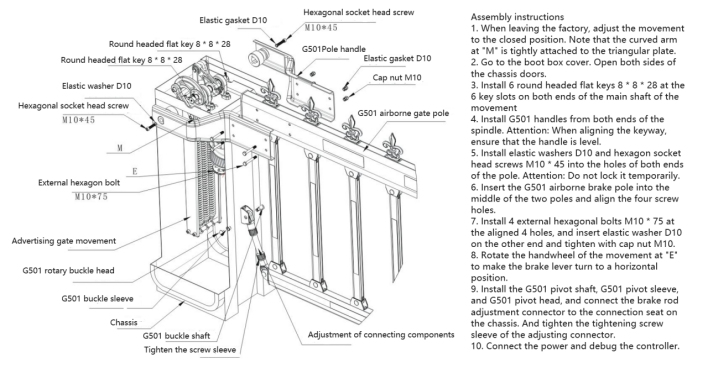

Инструкции по сборке столба

1. Перед выходом из завода, движение было настроено на закрытое положение. Обратите внимание, что изогнутая рука на "М" плотно прикреплена к треугольной пластине.
2Сними крышку шасси, открой двери с обеих сторон.

3Установите 6 круглых глазных плоских ключей 8 * 8 * 28 на 6 ключевых слотах на обоих концах основного вала механизма.

4. Установите рукоятки G501 с обоих концов шпинделя.

5. Установите эластичные прокладки D10 и шестиугольные винты M10 * 45 в отверстия обоих концов столба.

6Вставьте воздушный тормозный столб G501 в середину двух столбов и выровните четыре отверстия винта.

7. установить 4 внешних шестиугольных болта M10* 75 на выровненных 4 отверстиях, и вставить эластичный стиральщик D10 на другой конец и затянуть крышкой ореха M10.

8Поверните ручное колесо движения в "E", чтобы тормозный рычаг повернулся в горизонтальное положение.

9.Установить поворотный вал G501, поворотный рукав G501 и поворотную головку G501 и подключить соединитель регулировки тормозного стержня к креслу подключения на шасси.И затянуть затягивающий винтовой рукав регулирующего разъема.

10Подключите питание и отладьте контроллер.
