Scanmax смотрит на Схем данных-EN модуля FT10 измерения температуры

Описание прибора распознавания лиц

Модуль термического изображения температуры измеряя развит основанный на окиси ванадия масштаба обломока вафли упаковывая детекторе uncooled ультракрасном, приспособленном для работы с различной умной платформой. Он похваляется особенности высокой эффективности, потребления низкой мощности, небольшие размер и легкий для развития и интеграции. Он соотвествует вторичный развития применений различной ультракрасной температуры измеряя.

Прибор распознавания лиц отличает

Небольшой размер, легкое интегрированное, размер: 62mm (l) *42mm (w) *25mm (h);

Интерфейс USB, легкий для того чтобы соединиться;

Потребление низкой мощности;

Высокое качество изображения

Точное измерение температуры;

Стандартный интерфейс данных, поддерживая вторичное развитие, легкие для того чтобы интегрировать, и поддерживая доступ к различным умным обрабатывая платформам.

Рабочие параметры прибора распознавания лиц

* параллельный интерфейс в режиме выхода 25Hz

Описание 4 пользовательских интерфейсов

Продукт использует под интерфейс, ввод напряжения является следующим: 3,8 | 5.5VDC, не поддерживает предохранение от перенапряжения и недонапряжения

Pin5, Pin6 дефолт USB2.0, совместимый интерфейс 3.3V TTL UART, если pls интерфейса UART потребности свяжутся мы; Внимание: Pin5: TX; Pin6: RX; TX, RX относительное Xmodule S0;

Когда высокий уровень штыря USB_EN, 5 и 6 штырей работая как штыри данным по USB, связь USB используют UVC комуникационный протокол, формат изображения YUV422, если вам нужен набор развития связи USB, то пожалуйста свяжется мы;

В дизайне PCB, параллельный цифровой импеданс видеосигнала 50 Ω предложил.

Характеристики таблицы 3 электрические

Типичное VIN =4V, ЖИВОТИКИ = 25°C

Абсолютный максимум оценок таблицы 4

ПРЕДОСТОРЕЖЕНИЕ: Соотвествовать или превышение ряды перечисленные под абсолютным максимумом оценок могут причинить постоянное повреждение к продукту. Деятельность которая превышает максимальные условия труда в течение длительного времени может повлиять на надежность продукта.

5. Внимание

Для защиты вас и других от ушиба или для защиты вашего прибора от повреждения, пожалуйста прочитайте всю информацию ниже перед использованием вашего прибора.

1. Убеждайтесь что камера не смотрит сразу на источниках радиации высоко-интенсивности как солнце;

2. Не касайтесь окну детектора с вашими руками или другими объектами;

3. Не касайтесь прибору и кабелям с влажными руками;

4. Не согните или не повредите соединяясь кабели;

5. Scrub ваше оборудование с растворителем;

6. Не заткните или не отключите другие кабели без отключать силу;

7. Пожалуйста не соедините прикрепленный соединяясь кабель неправильно для избежания повреждения к прибору;

8. Пожалуйста оплатите внимание для предотвращения статического электричества;

9. Не демонтируйте прибор. Если неисправность, то пожалуйста свяжитесь наша компания и имейтесь его быть отремонтированным профессионалами

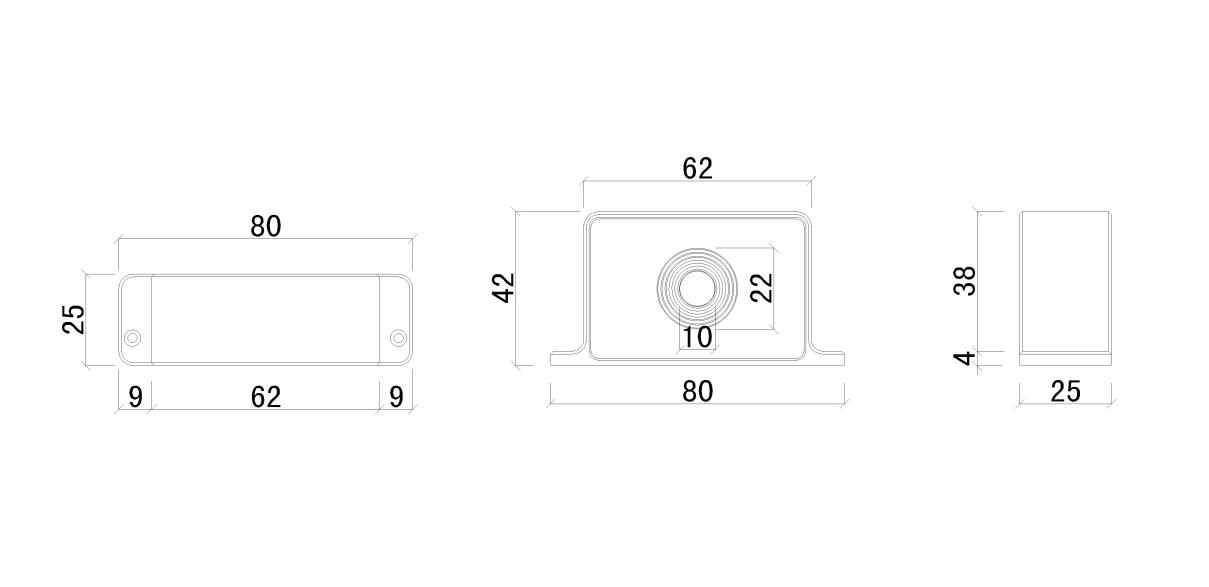

Размер продукта

Протокол управлением приложения 3 I2C

Адрес прибора адреса 7bit модуля I2C таблицы 3 (0x18), прочитал адрес 0x31, пишет адрес 0x30.

* корректирующая функция шторки может исправить не-единообразие ультракрасных изображений и точности измерения температуры; прибору нужно 5-10min стабилизировать во время процесса загрузки; прибор не выполняет обязательство к 3 раза коррекции шторки запуска, после того как это, оно не исправлено по умолчанию, и задняя часть может периодически вызывать коррекцию шторки, исправить данные по изображения и температуры.

Состояние регистра прочитало:
