Мужской соединитель для испытывать, женские соединители выскальзывания Луэр ссылки Луэр для утечки

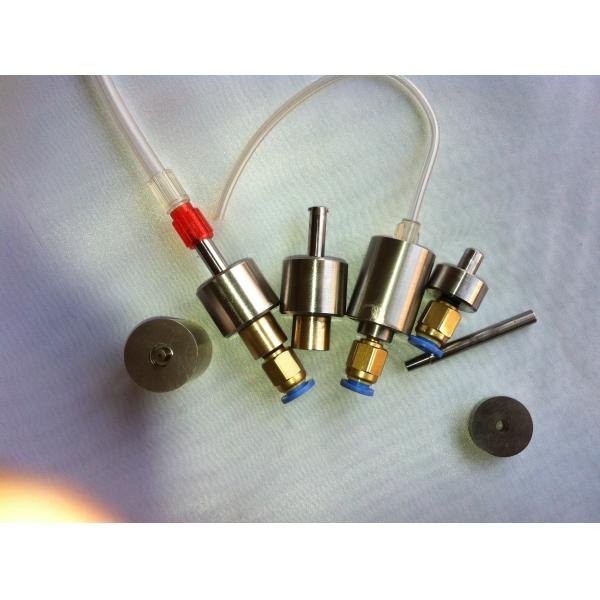

Соединитель выскальзывания луэр ссылки смоквы К.2 ИСО 80369-7 мужской для испытывать женские соединители луэр для утечки, разъединения от вывинчивать, трескать стресса и не-интерконнектабле характеристик

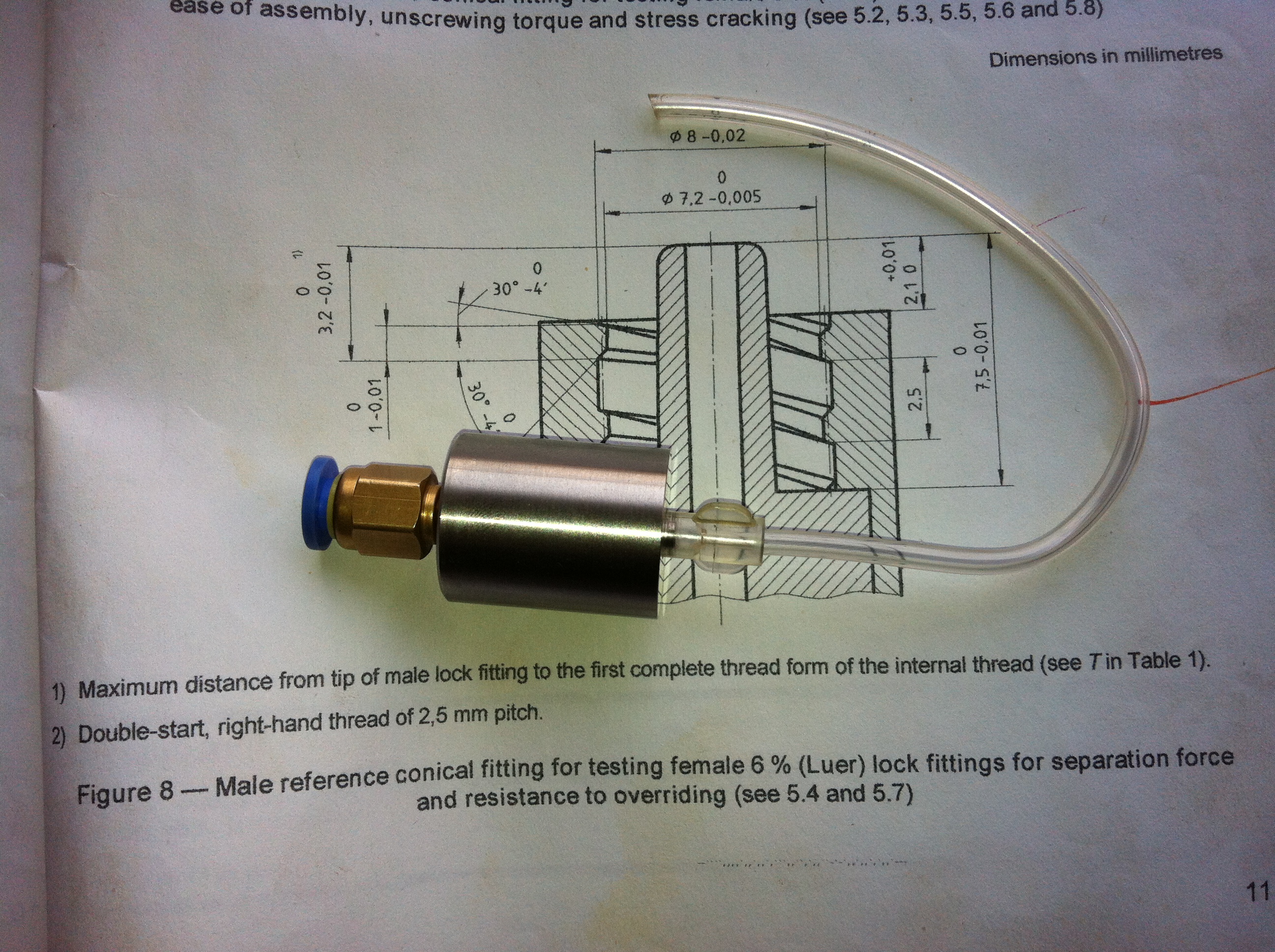

ДИАГРАММА СОЕДИНИТЕЛЬ ИСО 80369-7 ССЫЛКИ ЛУЭР СЛИП К.2 МУЖСКОЙ

80369-7:2016 ИСО отменяет и заменяет 594-1:1986 ИСО первого издания и второе издание 594-2:1998, статей, субклаузес, таблиц, диаграмм, и дополнений ИСО чего консолидируйте и технически пересматривайте. Вследствие этого, соединения ИСО 594 необходимо испытать в требования к ИСО 80369-7. Прочитанный: Обсуждение на изменении.

Совместимость/взаимозаменяемость между диаграммой 5 ИСО 594/1 и диаграммой К.245 ИСО 80369-7

Диаграмма 5 штуцер ИСО 594/1 ссылки мужчины конический заменена соединителем выскальзывания Луэр ссылки смоквы К.5 ИСО 80369-7 мужским. Диаграмма К.2 ИСО 80369-7 не идентична к диаграмме 5 штуцеру ИСО 594/1 ссылки, поэтому ее нельзя аттестовать по мере того как диаграмма К.2 ИСО 80369-7. Хорошие новости что диаграмма соединитель ИСО 80369-7 выскальзывания Луэр ссылки К.2 мужской отстала - совместимый с диаграммой 5 штуцером ИСО 594/1 ссылки; так ее можно аттестовать и использовать в обозначенном ИСО 594/1 испытанием.

Для тех которым как раз нужно знать детальные описания…

Минимальная коническая длина изменила от диаграммы 5 требования ИСО 594/1 минимума 7.5мм; к диаграмме требованию к ИСО 80369-7 К.2 минимума 10.5мм. Я думаю что он очевиден для того чтобы увидеть что диаграмма соединитель ИСО 80369-7 выскальзывания Луэр ссылки К.2 мужской с аттестованной минимальной длиной 10,5 всегда будет встречать диаграмму 5 требование к ИСО 594/1 ссылки мужчины коническое подходящее минимума 7.5мм.

татемент задачи:
Соединение Луэр имело изменения номера спецификации с годами. Из-за этого некоторые чертежи продукта, спецификации и номера спецификации ссылки процедур которые устарелый и которые было заменено новыми номерами. Этот документ дает директиву о том, как эти устарелые номера будут переведены для соответствия к самой настоящей спецификации.

Директива:
Любая ссылка на МД 70,1 АНСИ/ХИМА заменена на ИСО 80369-7.
Любая ссылка на ИСО 594/1 заменена на ИСО 80369-7.
Любая ссылка на ИСО 594/2 заменена на ИСО 80369-7.

Объяснение инженерства:

МД 70,1 АНСИ/ХИМА
АНСИ/ХИМА МД70.1 ХИМА было ратифицировано в 1983. Это утверждение включило обеспечение захода солнца что необходимые обзор и ре-утверждение в 1989 поддерживать ценность. В 1986 ИСО 594 был ратифицирован как замена на МД 70,1 АНСИ/ХИМА. Потому что ИСО 594 был последующим и главным стандартом, не созывал для рассмотрения и для того чтобыратифицировать никакой комитет всегда АНСИ/ХИМА МД70.1. Технически АНСИ/ХИМА МД70.1 теряло силу и больше не действительно. Соединения Луэр изготовленные под или АНСИ/ХИМА МД70.1 или ИСО 594 полно заменимы. Предположены но разницы между 2 спецификациями технически незначительны к функции определенных соединений. В споре более новый ИСО 594 даться предшествование над более старым МД 70,1 АНСИ/ХИМА.

ИСО 594/1 и ИСО 594/2
ИСО 594 был ратифицирован в 1986. В 2016 и ИСО 594/1 и ИСО 594/2 суперседед ИСО 80369-7 как часть по всей отрасли привода для того чтобы иметь не-взаимозаменяемость между небольшими соединителями скважины. Соединения Луэр изготовленные под или ИСО 594 или ИСО 80369-7 полно заменимы и технически соответствующие. Предположены но разницы между 2 спецификациями технически незначительны к функции определенных соединений. В споре более новый ИСО 80369-7 даться предшествование над более старым ИСО 594.
