Programmable тестер брызг трубки камеры брызг дождя IPX3/IPX4 водоустойчивый осциллируя

Техническое представление

Основные технические параметры: В соответствии с IP 3,4

1. Внешний размер (mm): 800×1100×1550mm
2. Внутренний размер (mm): 800×800×800mm
3. Скорость плиты испытательного стенда (rpm): 1~5 регулируемое; роторная таблица 500MM; Высота: 200mm регулируемое
4. Радиус кольца брызг (mm): 400
5. ряд угла качания трубы 4.Spray: 120°, (приблизительное) (1) угол сопла 320°: 120° (IPX3), (IPX4) (2) угол качания 180°: 120° (IPX3), 320° (IPX4)
6. Диаметр золоедины (mm): φ0.4
7. Дистанционирование диаметра золоедины (mm): 50
8. Подача каждой золоедины:: 0,07 Л/МИН +5%
9. Spay давление воды (Kpa): 80-150
10. Качание отбрасывая трубы: максимальное ±180° (приблизительное)
11. Скорость качания: Каждое качание (2X1200) во время теста IPX3: 4 секунды во время. Каждое качание (2X1750) во время теста IPX4: 12 секунды во время
12. Время теста: 1-999,999min (потребитель definied)
13. Давление воды в ливне: 80~150Kpa (регулируемое)
14. Расстояние между образцом теста и прибором 200mm. Имейте тест funtional после заканчивать тест и нормальное спасение температуры для 24H.
15. Шкаф нержавеющей стали; Видимое ужесточатое стеклянное смотровое окно;
16. Соотвествующий круговой turntable (используемый для исправлять образец) с регулируемой вращательной скоростью.
17. Водоустойчивая штепсельная вилка с 12V/24V
18. Управлять режимом: Угол мотора сервопривода Panasonic 400W (малошумного, точного скорость и)
19. Система управления: Система управления сенсорного экрана Сименс, PLC
20. Электропитание: 220V 60Hz
21. Стандарт вставки: GB2423,38-90, GB4706.32-2004 IEC-5129

    Модель		KP-IPX34-800
    Внутренние размеры (mm)		800*800*800
    Внешние размеры (mm)		1800×1100×1550mm
    Показатели эффективности	Радиус кольца брызг	400mm
    	Диаметр сопла	φ0.4mm
    	Качание трубки качания	максимальные ±180° (приблизительные)
    	Скорость стенда теста	1-5r/min
    Система управления деятельности	Регулятор	Преобразователь частоты импорта
    	Регулятор времени	Регулятор Programmable времени импорта компьютерный интегрированный (Адмиралитейство Moeller)
    	Управление давления воды	Счетчик- расходомер
    	Поверхность замечания	Обширный район визуализировал закаленную стеклянную дверь
    	Система водоснабжения	Бак для хранения, насос подкачки
    Предохранение от безопасности		Утечка, короткое замыкание, перегревать мотора

Материал структуры:

1. Internal&External: нержавеющая сталь 304
2. Этап образца с круговым turntable и регулируемой вращательной скоростью.

Прибор защиты:

1. Предохранение от перегрузки и короткого замыкания
2. Земная защита
3. Предохранение от нехватки воды
4. Бдительное уведомление

Особенности:

1. Материал наружной коробки сделан из высококачественного (t = 1.2mm) механического инструмента формируя, обработки CNC стальной пластины A3 брызг поверхности раковины, ровный, красивой;

2. Внутренний материал камеры: Импортированная нержавеющая сталь высокой отметки (SUS304);

3. Материал изоляции: Твердая пена полиуретана + стеклянный - волокно;

4. Роторная таблица: Твердая волокнистая плита PVC (коррозионностойкая);

5. Части контактируют с водой все нержавеющая сталь или медный материал;

6. Регулятор программирования системы управления опционный простой или развитие горячей технологии независимое системы управления касания полно-цвета;

7. Интерфейс контроля дружелюбный, простая деятельность, конюшня деятельности, малошумный дизайн, низкоуглеродистое энергосберегающее;

8. Трубка качания с приводом stepper мотора, точным углом, тариф качания может быть установленной и отрегулированный, каждая группа в составе сопла центр радиации turntable, тест завершенный автоматически обжатый воздух к пятнам чистой воды;

9. Первоначальное сопло, водяной столб не распространяет, и с прибором регулировки угла.

10. Функция поверхности воды лифта с кнопочным управлением;

11.Germanyoriginal насос высокого давления, типа двигател нагревая прибор;

12. Для предотвращения примеси в воде затыкают сопло, оборудованное с системой фильтрации качества воды;

13. обширный район визуализирования стеклянных дверей, легкого для того чтобы наблюдать измеренными образцами в коробке теста;

Родственные стандарты теста:

1, метод теста дождя GJB150.8

2, метод GB2423.38 теста сопротивления воды

3, метод теста сопротивления воды IEC60068-2-68

4, метод теста сопротивления воды GB4208

5, метод теста сопротивления воды IEC60529

6, метод теста сопротивления воды GB/T4942.1

7, метод теста сопротивления воды IEC60034-5

8, метод теста сопротивления воды ISO 20653

Окружающая среда деятельности:

1. Напряжение тока деятельности: однофазная система 220V 50HZ провода thress

температура 2.Environmental: 15°~40℃

влажность 3.Relative: <70%R.h

Структура и глава

Приложение шкафа и студии теста составлено лидирующей короткой плиты и нержавеющей стали 304B. Свой шкаф состоит из основного корпуса, передачи и электрической части.

Основное описание:

Достигните контрольного уровня через механический механизм передачи transmission.turntable достигает определенной вращательной скорости через червя и шестерню червя управляемые мотором. Этот редуктор скорости уменьшает управленный мотором и после этого кладет приводы на полку бара шестерня кольца делает движение маятника.

Структура машины: весь набор

Лицевая плита

Использование

1. Вода Add humidifying: Клапан вдоха открытой цистерны с водой. Полейте проточную воду в положение humidifying танка определенное.
2. Зафиксируйте образец к turntable
3. Нажмите на кнопку начала для того чтобы повернуть дальше силу. Впишите интерфейс регулятора домашний как показано в диаграмме:

Страница имени пользователя

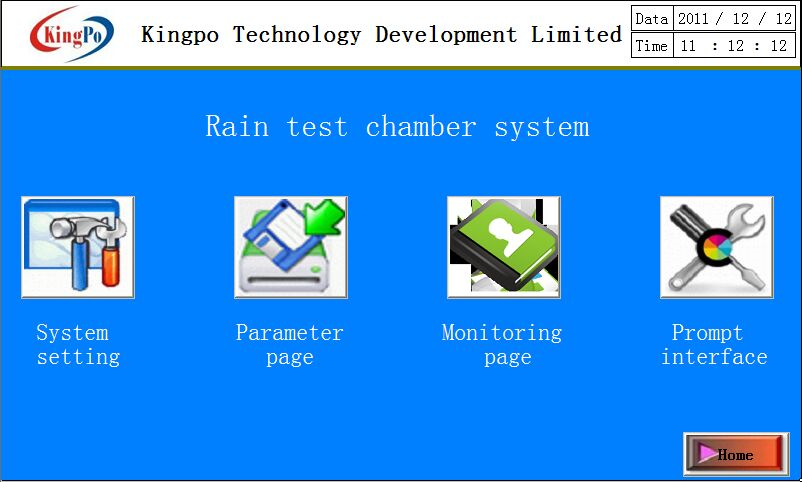

Домашняя страница

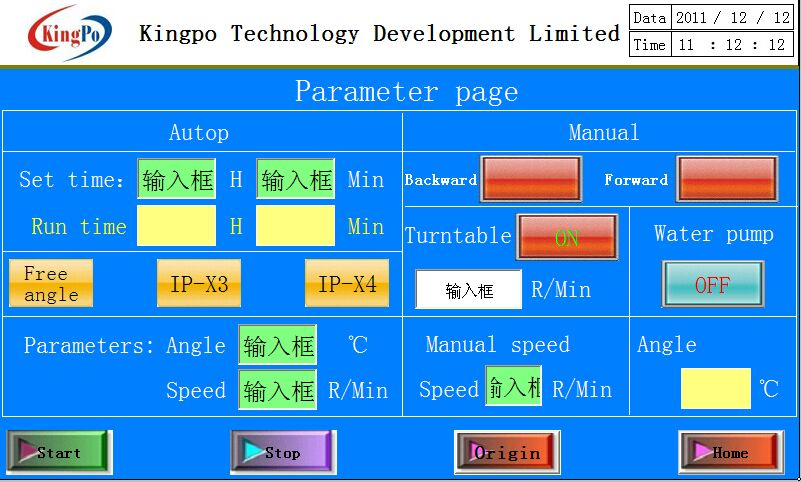

1. Нажмите на кнопку начала после устанавливать время теста parameters.set после нажимать на «кнопку времени теста «на часе и минуте деятельности screen.maximal: входной сигнал 999999.Then требовал скорости. Может быть srt 20-40 минут в час. Нажмите на «угол теста» для того чтобы установить угол: максимальные 320 градусов. Вообще 30 минут на продолжительности сигнала тревоги выключения. Отожмите ключ начала для того чтобы начать.

5.Enter интерфейс деятельности; нажмите на ключ стопа для того чтобы остановить тест. Нажмите на возвращение homeposition и установленные параметры для того чтобы начать второй тест.

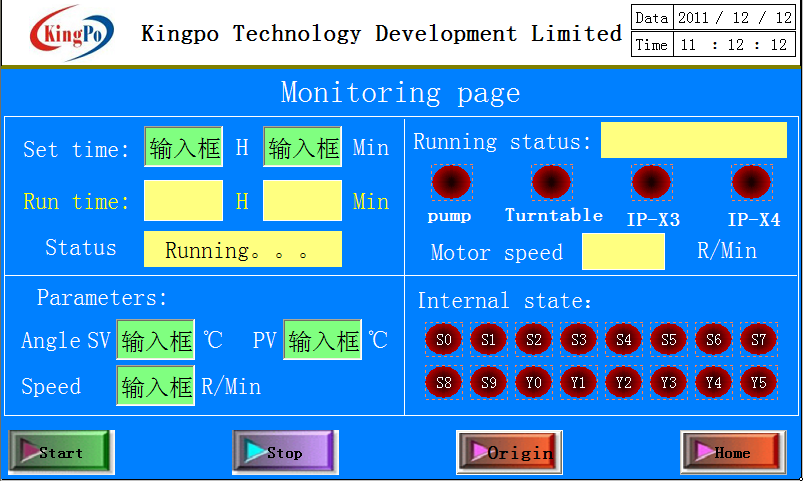

Диаграмма деятельности

Примечание: Только после стопов теста IP3 может тест начала IP4 потребителя, пожалуйста стоп IP3 если начинающ IP4 в случае нервного расстройства.

Методы деятельности:

1.Turn на общей силе

кнопка начала 2.Click

параметры сенсорного экрана 3.Setup.

(1) основное меню показано на сенсорном экране когда сила дальше.

(2) установите параметры в меню.

кнопка начала прессы (3) для начала деятельности.

Отрезок с общей силы когда задняя часть к интерфейсу контроля после финишей теста.

Меры предосторожности для пользы

1.refuel механизм periodically.refuel передачи очищая масло машины 20# к редуктору скорости.

шум слуха 2.If анормалный во время деятельности, pleasestop для того чтобы узнать недостатки. Restartif после исключения недостатка в случае уменьшения срока службы.

прибор 3.After располагая, подпирает вверх отдыхая поддержку в случае если этот рицинус перемещает из-за вибрации.

4.If золоедина прегражено, извлекает трубу и полощет его тщательно под проточной водой и собрать к нему.
