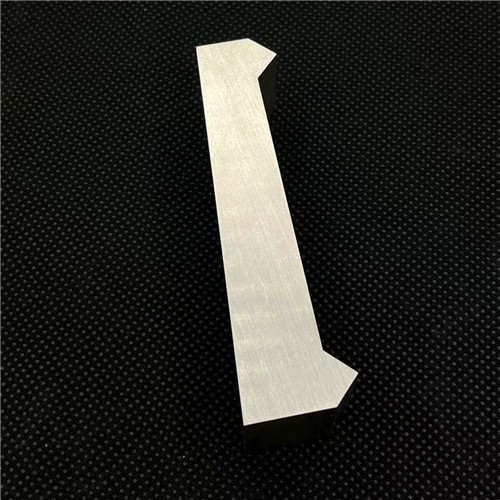

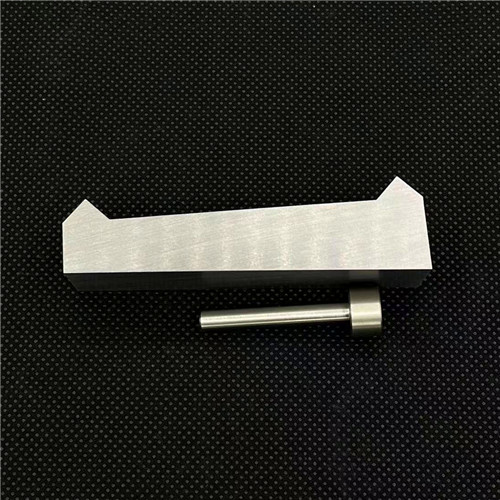

Рука IEC 60335-2-3 сымитированная, датчик щупла

Рука IEC 60335-2-3-Figure 102 сымитированные и диаграмма 103 датчик щупла

22,1 замена 3: 1 3
Приборы будут построены так, что когда ручки будут сжаты в нормальной пользе, контакт будет
маловероятный между рукой оператора и частями которая смогли unintentionally быть касаны имеющ
повышение температуры превышая значение определенное в таблице 3 для ручек которые держатся для краткости
периоды только в нормальной пользе и таблице 1 01 для поверхностей за ручкой ручного блока
это смогло unintentionally быть касано сжимая ручку.
Соответствие проверено осмотром, измерением и, при необходимости, путем определения
повышение температуры следующим образом.
Части за ручкой которая смогла unintentionally быть касана те части не позднее 13 mm

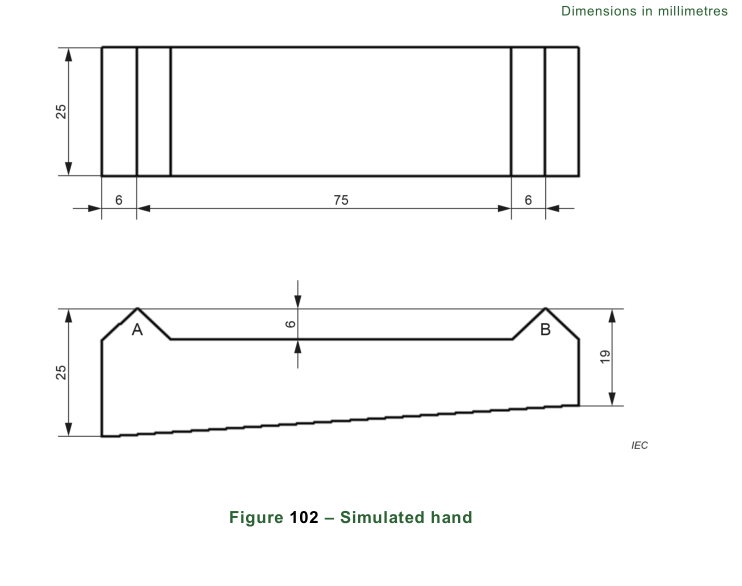

дна руки. Эти определены при помощи сымитированной руки как показано в
Диаграмма 102 в комбинации с датчиком щупла как показано в диаграмме 103 приложенной как показано в

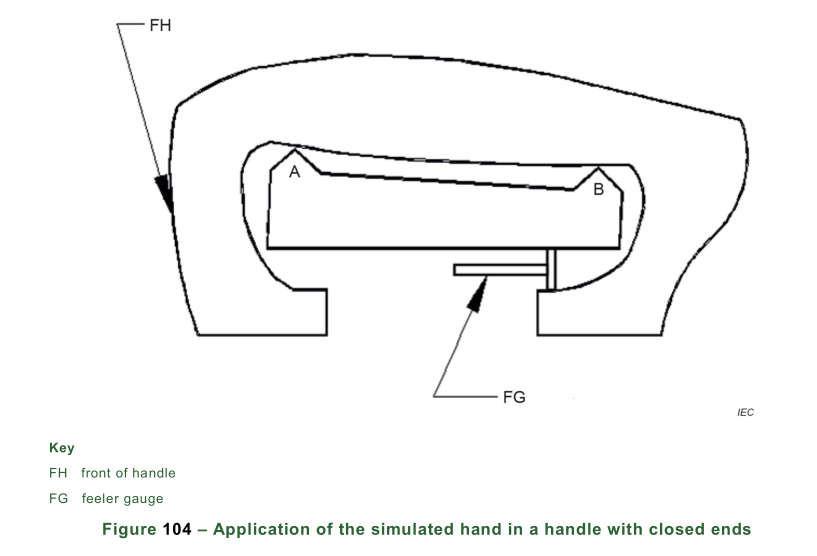

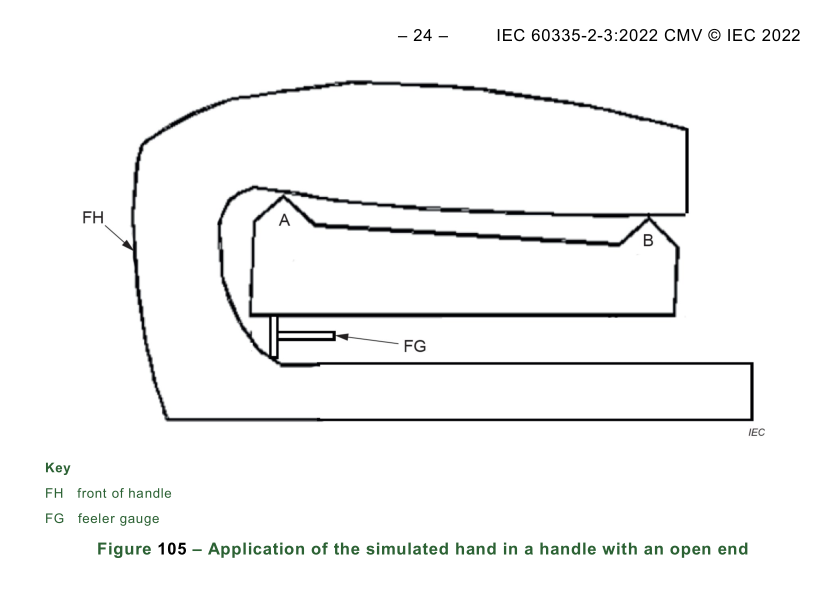

Диаграмма 104 или диаграмма 105. Сымитированная рука введена в отверстие ручки как показано в
Диаграмма 104 или диаграмма 105. Если форма нижней стороны ручки предотвращает контакт
сымитированная рука на оба этапа a и b одновременно, сымитированная рука двинута как
позволенный отверстием сперва с одним пунктом и после этого с другим пунктом в контакте с
нижняя сторона ручки.
Измерения температуры сделаны на поверхности определенной вертикальной проекцией
ручка или поверхность сжимать на тело утюга где датчик щупла кашется с
поверхность плюс 25 mm во всех направлениях.
В ситуациях где сымитированную руку нельзя поместить под ручкой (как ладон-сжатие
тип утюги или путешествовать/компактный утюг), измерения температуры сделан на поверхности
определенный вертикальной проекцией ручки или поверхности сжимать на тело положительной величины утюга
25 mm во всех направлениях
