Введение в систему:

Система используется для оценки уровня вибрации ручных электроинструментов и ручных электроинструментов.Сигнал вибрации измеряется датчиком вибрации, установленным на рукоятке.В системе используются два вида методов анализа: метод WH для измерения частоты вибрации человека вручную, указанный в ISO8041, и преобразование частоты 1/3 октавы.Можно измерить и проанализировать значение вибрации, неопределенность и коэффициент вариации рукоятки.

Применимые стандарты:

Метод измерения вибрацииРучка ручного электроинструмента EN60745.1

ISO28927.1 Метод испытания на вибрацию ручного переносного электроинструмента

Параметры:

Датчик вибрации: диапазон 50 г (500 м/с-2), линейный 1%

Частота дискретизации: 1000-50000 Гц

Режим передачи данных: USB

Режим подключения датчика: BNC

Тип датчика: ICP.

Применимые стандарты:

Метод измерения вибрации IEC60745.1 EN60745.1 GB/T 22665 ручного электрического инструмента

Введение в систему:

Система используется для оценки уровня вибрации ручки ручного инструмента.Сигнал вибрации измеряется датчиком вибрации, установленным на рукоятке.В системе используется стандартный ручной метод измерения частоты вибрации WH и ускорение преобразования диапазона частот 1/3 октавы, которые могут измерять и анализировать значение излучения вибрации, неопределенность и коэффициент вариации рукоятки в разных положениях инструмента.Дополнительные инструменты расширения также можно использовать для оценки вибрации человеческого тела в различных состояниях, таких как туловище, голова, сидя, горизонтально и вертикально.

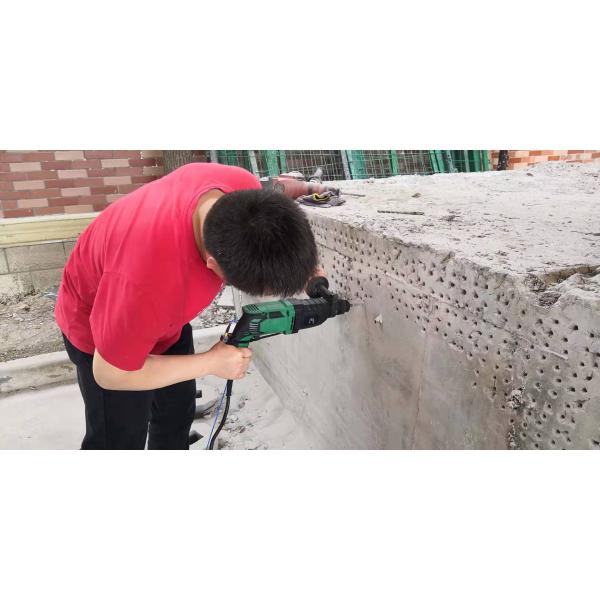

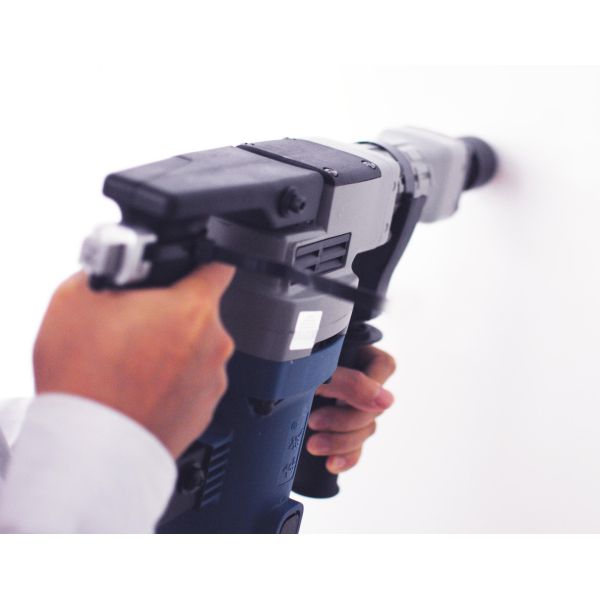

Измерение вибрации ручных инструментов

приборная система

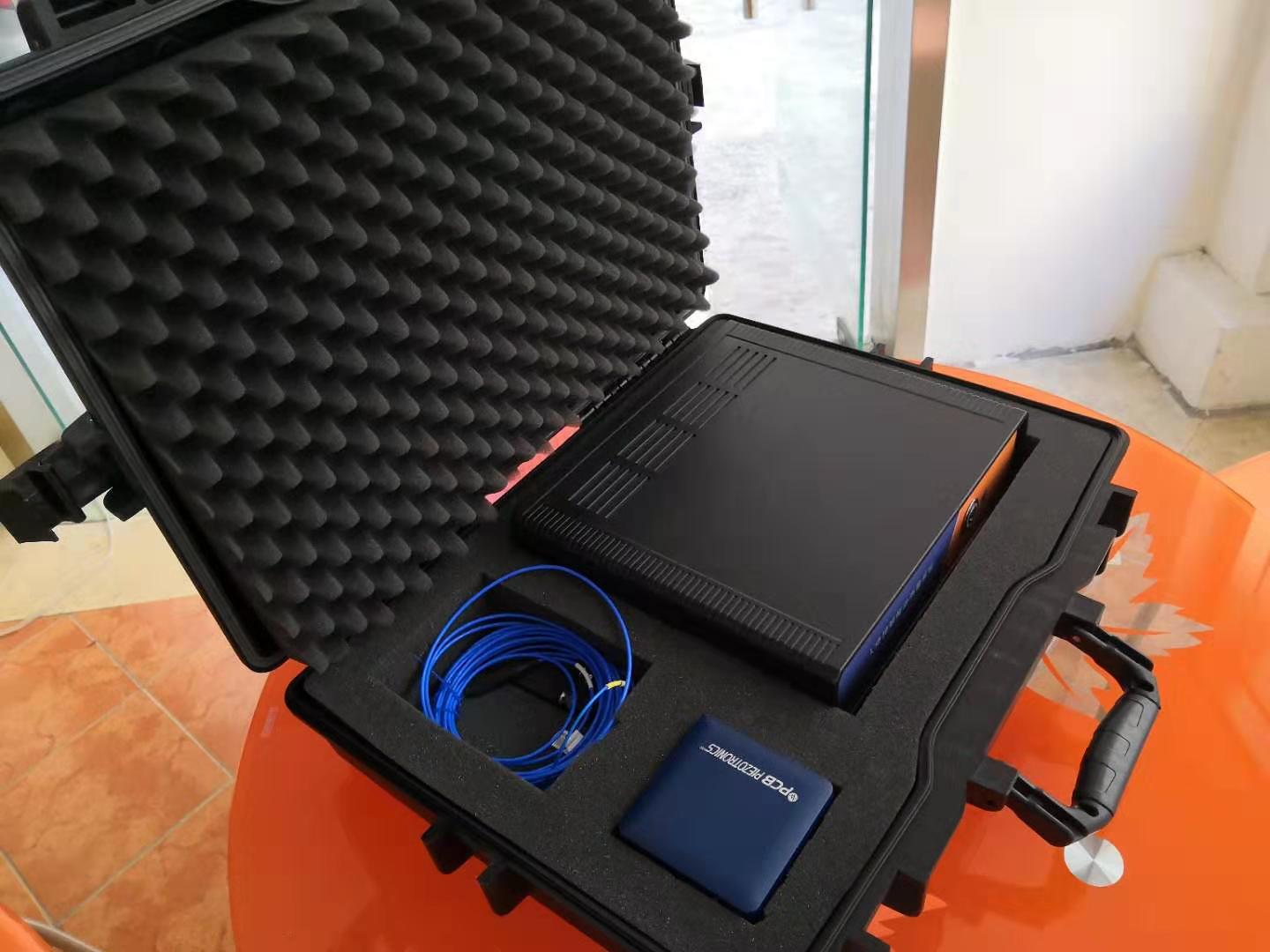

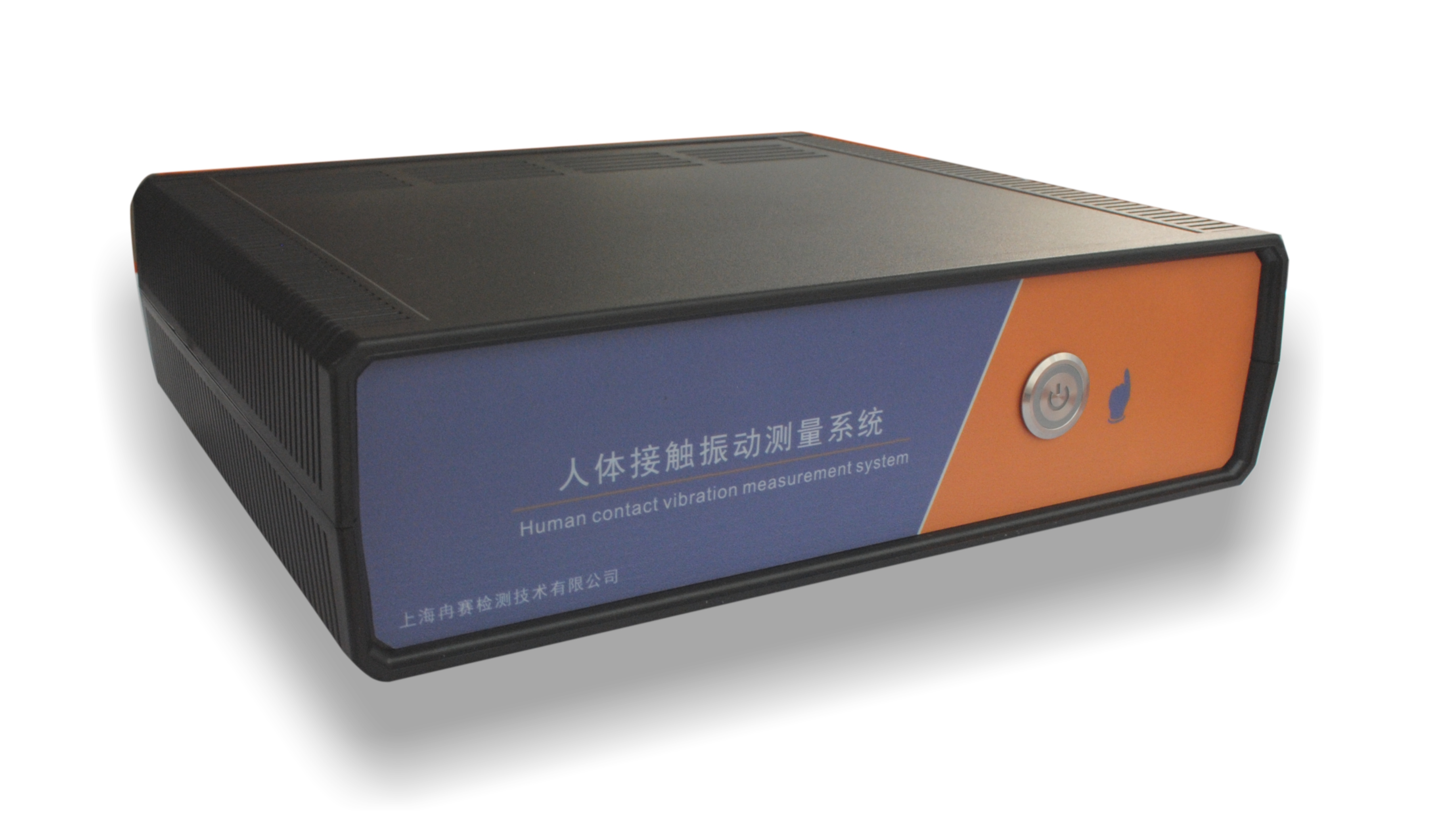

Аппаратное обеспечение измерительной системы

Программные операции:

Интерфейс программного обеспечения состоит из кнопки управления, кнопки меню, интерфейса отображения кривой, настроек анализа и результатов анализа.Настройки анализа и интерфейс дисплея отображаются в верхнем интерфейсе для облегчения работы пользователя.Через переключение интерфейса можно отображать и переключать кривую временной области, кривую уровня энергии вибрации, кривую 1 ≤ 3 октавы, кривую спектра мощности и интерфейс анализа данных испытаний процесса измерения.

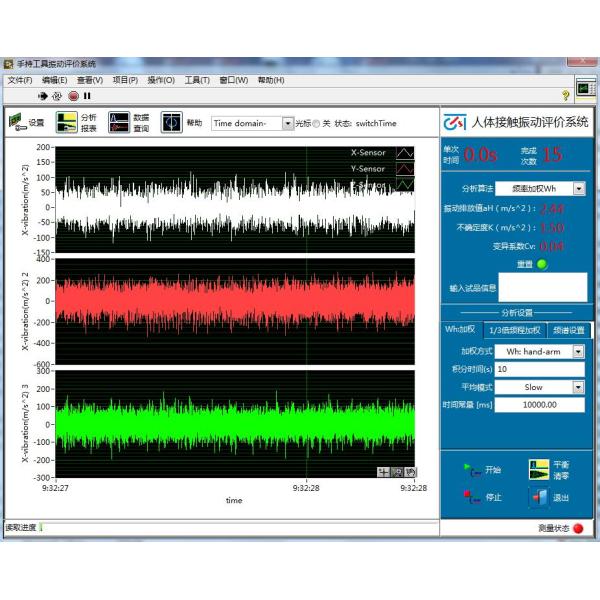

Программное обеспечение отображает амплитуду вибрации X, Y, Z процесса испытаний и временную кривую в режиме реального времени, которая используется для наблюдения за сигналом истории времени.

Кривая время-амплитуда колебаний

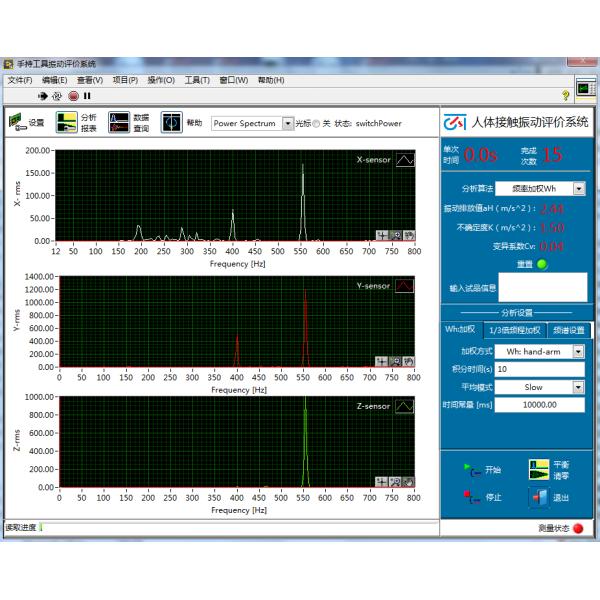

Программное обеспечение использует линейное среднее, экспоненциальное среднее и пиковое среднее значение для расчета частотно-амплитудного сигнала.Его также можно использовать для анализа ошибок и исключений инструментов.

Частотно-амплитудная кривая

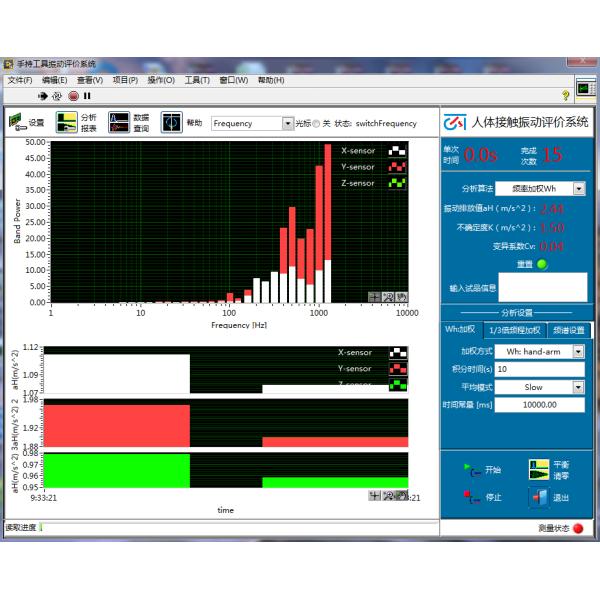

Программное обеспечение использует стандартное частотное взвешивание 1/3 октавы, частотное взвешивание по методу ISOWh для выбора пользователями, мониторинг в реальном времени, время тестирования отображения интерфейса, время тестирования для взаимодействия с клиентом, может более эффективно контролировать изменение коэффициента вариации, создаваемого различными операторами. .

1/3 октавы, кривая уровня вибрации

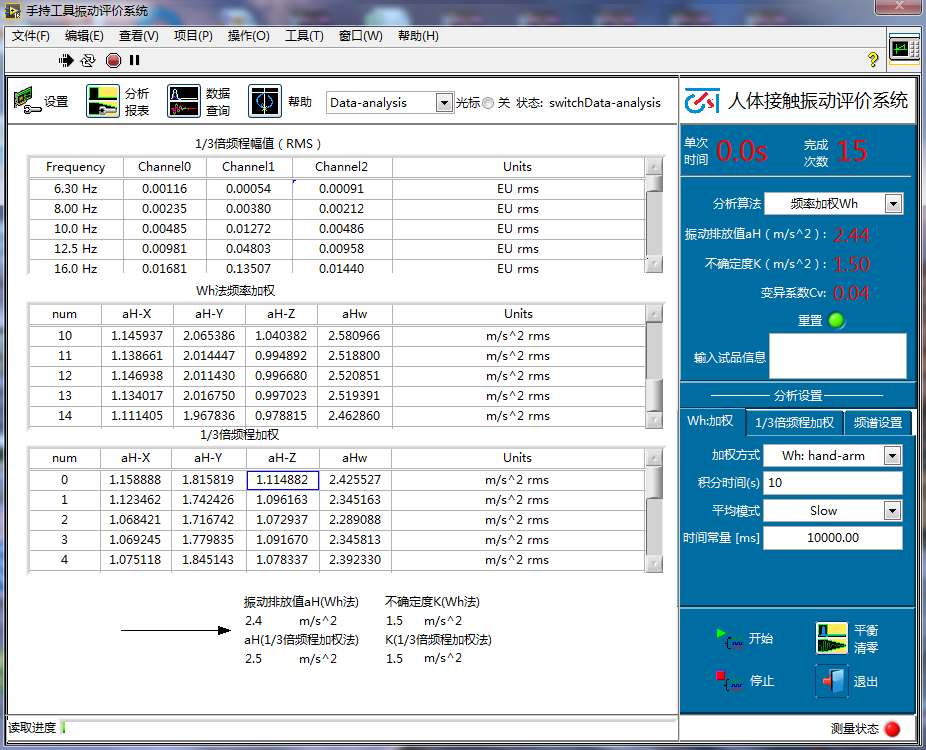

Интерфейс тестирования и анализа показывает амплитуду и частоту различных полос центральной частоты с 1 ≤ 3 октавы, данные, проанализированные методом Wh и методом 1 ≤ 3 октавы, и показывает, что значение излучения вибрации aH, неопределенность K и коэффициент вариации Cv , хорошо согласуются со стандартными требованиями по измерению рукоятки инструмента.

Анализ тестовых данных

Чтобы облегчить работу клиента, программное обеспечение предоставляет различные методы проектирования, такие как тест для одного человека, непрерывная работа для 3 человек / 5, запуск с задержкой по времени, запуск по порогу и т. д., что является удобным и эффективным.

Настройка программного обеспечения

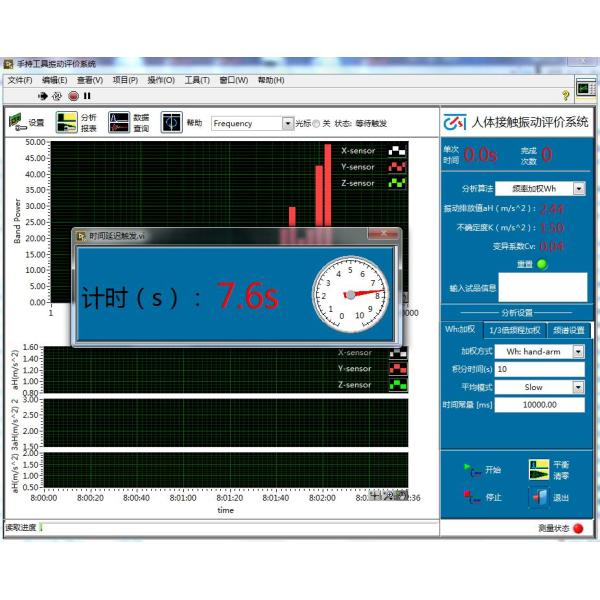

Тестовый тестовый интерфейс

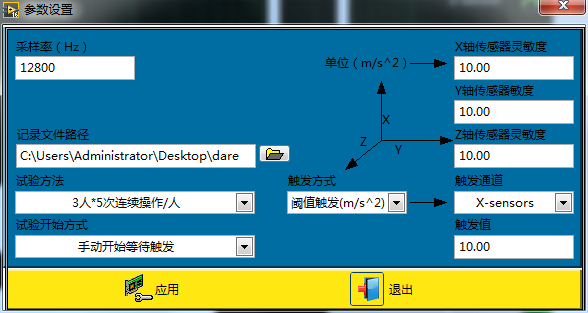

параметр установки
