источник лазера волокна raycus 4000w
источник лазера волокна raycus 4000w
источник лазера волокна raycus 4000w
источник лазера волокна raycus 4000w
источник лазера волокна raycus 4000w
источник лазера волокна raycus 4000w
Спецификации
Номер модели :
raycus 4000
Описание

источник лазера волокна raycus 4000wисточник лазера волокна raycus 4000w

1,1 спецификации



Спецификации перечислены в следующей таблице

Спецификации таблицы 5



Продукт SpecificationsModel таблицы 6 C4000S Условия испытаний
Оптически спецификации
Номинальная сила выхода (w) 4000-4200
Режимы деятельности CW/Modulated
Государство поляризации Случайный
Сила Tunability выхода (%) 10~100
Длина волны излучения (nm) 1080±5 Номинальная сила выхода



Нестабильность силы выхода (%)



±1

 Номинальная сила выхода
Время деятельности: ≥5h
Температура окружающей среды: 22±1℃
Частота модуляции (Hz) 1~5,000

Минимальный ИМП ульс лазера

width>160us
Красная сила лазера проводника (mW) 0.5~1
Оптически характеристики выхода головы QBH
Луч качественный (mm×mrad) 1.5~2 Номинальная сила выхода
Диаметр ядра волокна (μm) 50 Диаметр ориентированный на заказчика
Численная апертура 0,2
Длина кабеля доставки (m) 20 Длина ориентированная на заказчика
Электрические характеристики
Электропитание AC V, 50/60Hz 380±10%
Максимальный расход энергии (w) 12500
Режим контроля RS-232/AD/Ethernet
Другие характеристики

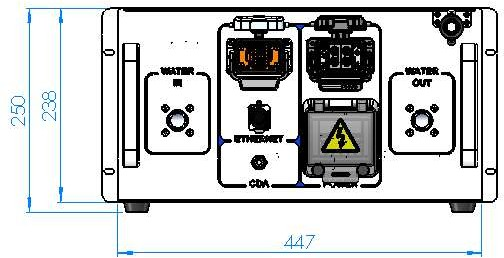

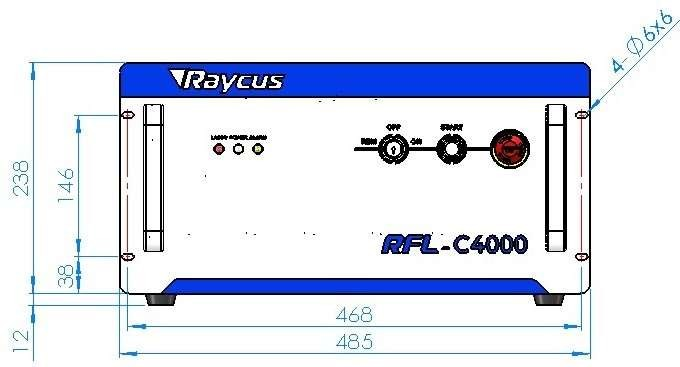

Размеры (W×H×D) (mm) 1 02×4 7×250 (включите. ручки))
Вес (kg) <80>
Работая температура окружающей среды (℃) 10~40



Влажность (%) 30~70
Температура хранения (℃) -10~60
Охлаждая метод Водяное охлаждение

источник лазера волокна raycus 4000w

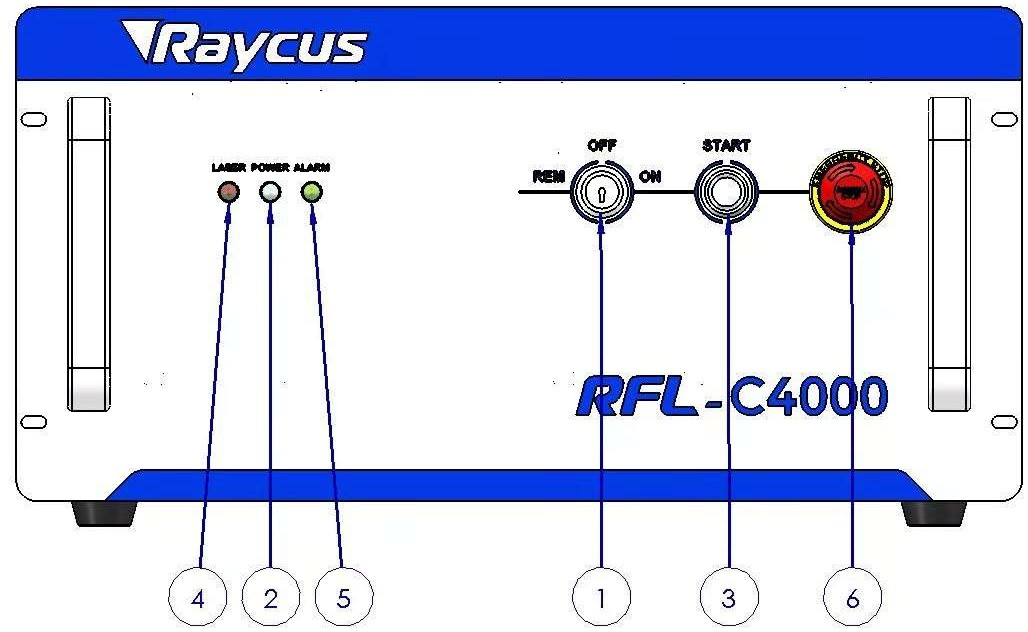

1. REM/OFF/ON: Ключевой переключатель, переключатель мощности системы управления лазера. Введите ключ; или поворачивать ключ по часовой стрелке к положению "ON" или против часовой стрелки к положению „бэра“ приведет дальше систему управления в действие лазера. После этого лазер впишет режим контроля в зависимости от вашей предыдущей установки на „CTRL-INTERFACE“. Вы можете сослаться на режим контроля 4,9 для получения более подробной информации.

2. СИЛА: Сила системы управления, СВЕТЛАЯ, показывает что система управления



переключенный дальше.



3. НАЧАЛО: Кнопка главной власти лазера, ЗЕЛЕНАЯ, когда эта кнопка отжата вниз, лазер готова испустить лазер.

4. Лазер: Индикатор излучения лазера, КРАСНЫЙ, загорается когда излучение лазера дальше.

5. СИГНАЛ ТРЕВОГИ: Индикатор сигнала тревоги, ЖЕЛТЫЙ, показывает условие ошибки.







6. АВАРИЙНАЯ ОСТАНОВКА: Отожмите его вниз для того чтобы остановить лазер немедленно. Когда кнопка в „вниз“ положении, поверните его по часовой стрелке для того чтобы выпустить, но лазер не может начать прежде чем он приводит в действие дальше с ключевым переключателем на второй раз.источник лазера волокна raycus 4000w

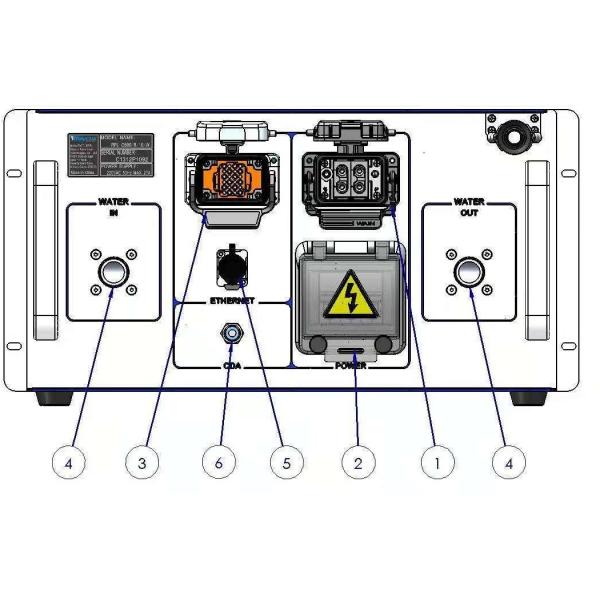

1. ВХОДНОЙ СИГНАЛ AC: Гнездо для входного сигнала источника поставок который можно только сопрягать со штепсельной вилкой на шнуре питания мы обеспечило.

2. СИЛА: Переключатель воздуха для того чтобы контролировать переключение AC.

3. CTRL-INTERFACE: Интерфейс контроля, этот интерфейс мужской 24 соединителя игл и он многофункциональн. Пользователи могут установить сигнал управления режима контроля и входного сигнала с интерфейсом, так же, как получают сигнал недостатка от его.

4. ВОДА: Соединители трубы, вход и выход для охлажденной воды, который нужно пропустить внутри и возвратить. (См. таблицу 6 для модели лазера и соответствуя размера трубы водопровода для требований к системы охлаждения)

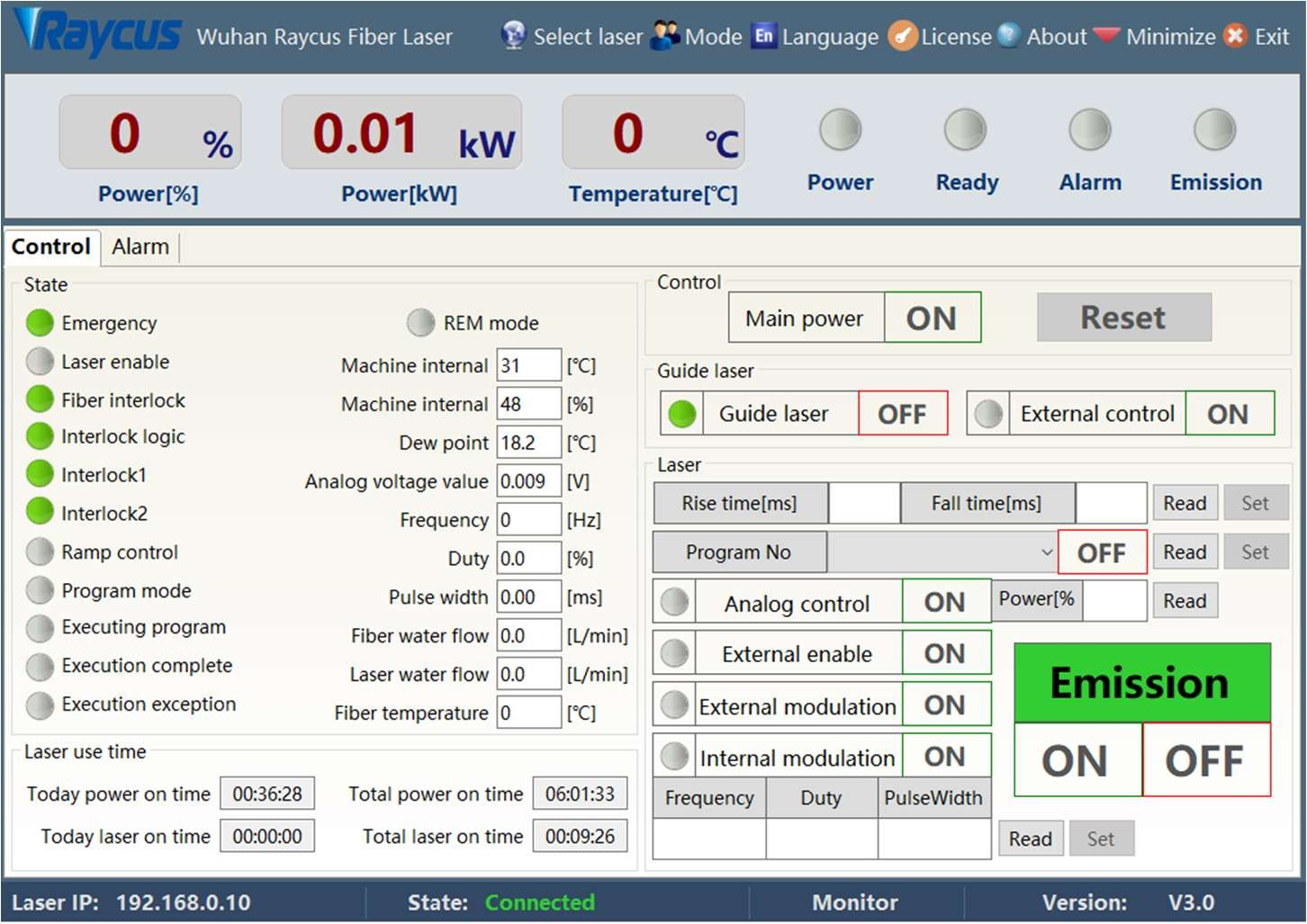

5. ЛОКАЛЬНЫЕ СЕТИ: Интерфейс локальных сетей. Он может обеспечить данные по сигнала тревоги дистанционного управления и хранения для лазера.

6. CDA: Чистая сухая подача воздуха. Чистый сухой воздух входной сигнал здесь для предотвращения образования росы.



Применение CDA:

Если CDA обеспечено клиентом, то оно должно быть охлажено и высушено сушильщиком, тогда фильтровало фильтр 5μm-particle и 0.3μm-particle, и 0.1μm распыленный смазчиком. Температура CDA должна быть в границах 5~40℃, и самый высокий пункт росы 0℃ (предложено что температура CDA 5℃ под температурой охлажденной воды). Давление CDA под 0,1 MPa, расход потока 10 LPM, и наружный диаметр трубы сопрягаемый с соединителем 6mm.

Если использован модуль фильтра CDA обеспеченный Raycus, то CDA должно также быть охлажено и высушено сушильщиком, и давление должно быть под 0.8MPa, наружный диаметр трубы сопрягаемый с соединителем 6mm.

CDA должно быть минутой входного сигнала 30 перед началом лазера. Если температура окружающей среды под 25℃ и влажность под 50%, то CDA ненужно.

1,1 соединение силы










Требования к соединения силы таблицы 7



Модель RFL-C4000S
Источник поставок AC V 50/60Hz 380±10%









Шнур питания




Один конец шнура питания 4 провода обозначили L1, L2, PE L3and.
Описание знака

L1, L2, линия участка L3->

Земля PE-> защитная



1,2 определения интерфейса



4.4.1 определения CTRL-INTERFACE



CTRL-INTERFACE для управления лазера, обозначения и определение ниже:










Диаграмма 8 CTRL-INTERFACE

Определения таблицы 8 24 интерфейсов Ctrl штыря





PIN

Нет.



Имя



Линия Марк



Тип



Уровень



Течение привода

 Типичное время на ответ



Описание
1 Interlock2A ITL-2A



Входной сигнал закрытия контакта





24VDC





<1a>





<500ms>



Пассивный контакт, не подключенный с внешним напряжением или зазмелением.
2 Interlock1A ITL-1A
3 Interlock1B ITL-1B
4 Interlock2B ITL-2B
5 RS232Tx TX



120ms

 Передавайте данные
6 RS232Rx RX       Получите данные
7 RS232Com GND       Возвращение RS-232





8







Удаленный ключевой переключатель





RPA







Входной сигнал закрытия контакта









24VDC









<1a>









<1s>

Активирует электропитание системы внутреннего контроля в УДАЛЕННОМ режиме. Пассивный контакт, не соединенный с

напряжение тока xternal e или

зазмеление.





9





RPB





10





Кнопка удаленного начала



START-A





Мгновенный входной сигнал закрытия контакта







24VDC









<1s>

  В УДАЛЕННЫЙ режим, начало
главная власть лазера
поставка. Пассивный контакт,



11



START-B

 не соединенный с
внешнее напряжение или
зазмеление.



12

 Ввод аналога к регулирующему току



1-10V



Ввод аналога



1-10VDC



мамы 1



100us

 Ввод аналога 1-10 VDC= 10 до 100% Setpoint





13



Монитор силы аналогового выхода





AOUT





Аналогового выхода





0-8VDC





11mA





100µs

Аналоговый выход 0-8 VDC

(См. отчет о проверке фабрики для деталей)



14

 Изолированный сетноой-аналогов Com



GND1



Возвращение

       Возвращение для сигналов на штырях 12, 13,19,22,23,24
15 Modulation+ MOD+ Цифровой входной сигнал 5-24VDC 6 мам 20µs 5 -24 VDC входного сигнала
16 Модуляция MOD Возвращение       Возвращение для сигнала на штыре 15



17



Направленное управление лазера

 RED-LASE R



Цифровой входной сигнал



5-24Vdc



6 мам



120ms

Положительный край активирует излучение в УДАЛЕННОЕ

режим



18



Излучение позволяет



LAS-C



Цифровой входной сигнал



5-24VDC



6 мам



1ms

 Положительный край активирует излучение в УДАЛЕННЫЙ режим



19

Ошибка системы

(ОШИБКА)



S-ERR



Цифровой данное



24VDC



100mA



120ms



Ошибка High=System



20

 Общее системы



GND2



Возвращение





Возвращение на штырь 17,18,21



21



ВОЗВРАТ ошибки



ВОЗВРАТ



Цифровой входной сигнал



5-24VDC



6 мам



120ms

   Возврат поднимая края (
перестановный сигнал тревоги)
22 ГОТОВЫЙ ГОТОВЫЙ Цифровой данное 24VDC 100mA 120ms High=Laser готово
22 Сила начала СИЛА Цифровой данное 24VDC 100mA 120ms High= главная власть s upply начато
23 Излучение лазера Лазер Цифровой данное 24VDC 100mA 100ms High=Laser излучение
