Структура и принцип

1 структура

Бесроторный вулканизатор - это вид интеллектуального инструмента, который сочетает в себе механические и электрические принципы.

Он состоит из следующих частей:

1.1.1 Механическая часть: оболочка, верхняя и нижняя решетка, механизм вращения 1,7 Гц, датчик силы;

1.1.2Система управления воздухом: состоит из открытого и закрытого цилиндра формы, электромоторного клапана и других компонентов;

1.1.3Электрическая система управления: состоит из системы измерения температуры и системы управления температурой;

1.1.4Пробная система: в основном состоит из микропроцессора, системы управления компьютером, устройства для сбора данных, AC, процессора данных, управления двигателем, принтера отчетов.

Принцип 2

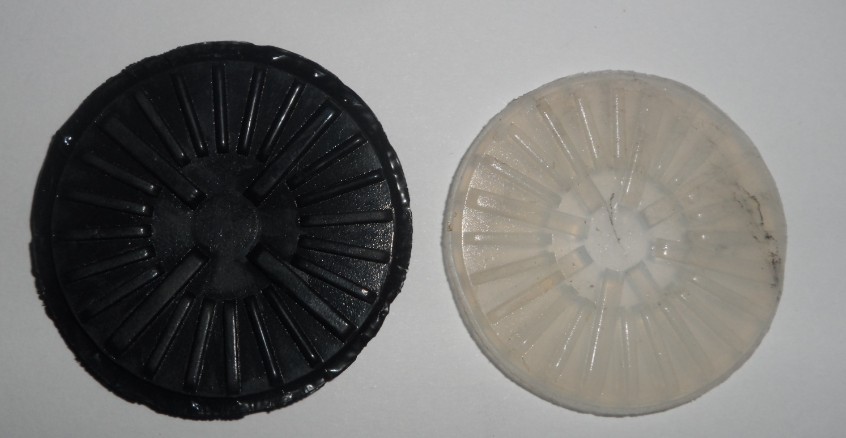

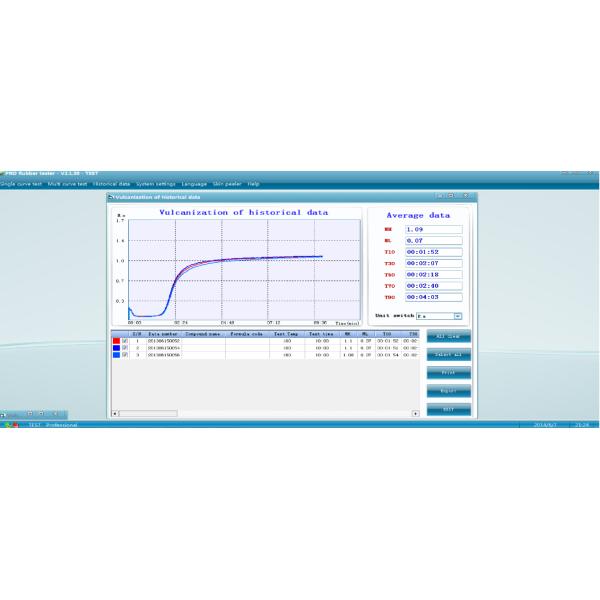

Пробу резины помещают в закрытую полость формы и поддерживают определенную температуру и давление.Нижняя полость формы вибрирует на частоте 1.7Гц с амплитудой 0,5 или 1. Вибрация полости формы заставляет образец генерировать сдвиг, и в то же время,Образец генерирует противодействие (крутящий момент) в направлении, противоположном полости формы.Значение силы зависит от жесткости клея (модуля сдвига).и реакционная сила (крутящий момент), измеренная механизмом измерения силы, будет постепенно повышаться до стабильного значения или максимального значения и постепенно отображаться на экране, и в то же время увидеть кривую соответствующего отношения между крутящим моментом и временем, который обычно называется "кривой вулканизации".Форма кривой и температура испытания связаны с свойствами клея. (макарин был настроен и закреплен перед выходом из завода и не требуется никакой корректировки. Амплитуда 0,5 соответствует стандарту испытаний резины)

Технические требования к обработке данных

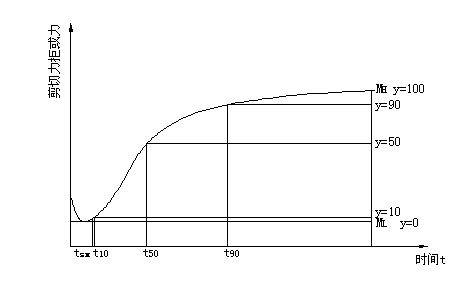

Формат чертежа, кривая и параметры показаны на рисунке 1 ниже:

рисунок 1

Технические спецификации и спецификации
