Junqi 24V 300W высокая головка 17,5m охлаждающий насос воды, с PWM управления и обратной связи с ошибкой

■ Применение
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, судах и других системах циркуляции отопления и охлаждения.

■ Особенности
◆ Центробежный насос
◆ передача магнитной силы
◆ Высокоэффективный бесшовный двигатель постоянного тока, низкое потребление энергии, высокая эффективность, длительный срок службы.
◆ с широким диапазоном температуры работы
◆ Управление скоростью сигнала PWM (необязательно)
◆ Выход диагностического сигнала (необязательно)
◆ с постоянным регулированием потока
◆ Защита от обратного поляризма
◆ Защита от сухого движения
◆ Защита от перенапряжения и перенапряжения
◆ Перегрузка, защита от перегрева

■ Техническое описание (связанные части, контактирующие с жидкостью)
корпус насосной головки: алюминиевая сплав
Импеллер: PPS+GF
Перекрытие щита: PPS+GF
Рукав вала: карборундовые композитные материалы
Волокно: нержавеющая сталь ((3CR14) волокно
Магнитное корпус: пластиковая капсула ППС
Печатная кольца: EPDM



■ Инструкции по монтажу
Насосы серии OWP-BL43-428D представляют собой центробежные насосы, для которых требуется предварительное заполнение,
Насос установлен в самом низком положении системы, чтобы гарантировать, что винт всегда погружен в жидкость, или предварительно заполненный насос перед включением.

1: насос не должен работать в сухом режиме, даже если он может работать в сухом режиме в течение 15 минут (после 15 минут работы в сухом режиме он автоматически остановится), работа в сухом режиме будет производить шум,также увеличивает абразию вала и рукава вала.

2: Используйте трубу рекомендуемого диаметра, соединяющую впуск насоса, если вы используете впуск насоса шланга меньшего диаметра.Внешний воздух легче попасть в насос через трубопровод, это приведет к снижению производительности насоса, а также воздушные пузыри нанести ущерб насосу.

3: С точки зрения направления входа в насос, винт вращается по часовой стрелке (см. стрелку на выходе).

4: Насос может устанавливаться вертикально или горизонтально (см. рисунок 1).

5: Для того чтобы избежать сухого хода (воздух застрял в колесе), выход водонасоса должен быть вертикальным или в верхней части колеса (см. рисунок 1).

6: Присоединенная труба должна быть установлена вертикально (или без локтя в 20 см), чтобы воздух легко выпускался, выпускная труба не должна использоваться менее чем на 90 градусов локтя (см. рисунок 2).

7: Нельзя использовать морскую воду или другое тяжелое загрязнение с крупнозернистыми примесями жидкости в качестве жидкой среды.


■ Параметр температуры
Средняя температура жидкости: от -40°C до +85°C (от -40°F до + 185°F)
Рабочая температура окружающей среды: от -40°C до +120°C (от -40°F до +248°F)
Температура хранения: от -40°C до +70°C (от -40°F до +158°F)
(до 100 °C, но это сократит срок службы)

Средняя жидкость: жидкая смесь (Вода с содержанием гликола менее 60%).


■ Электрические параметры

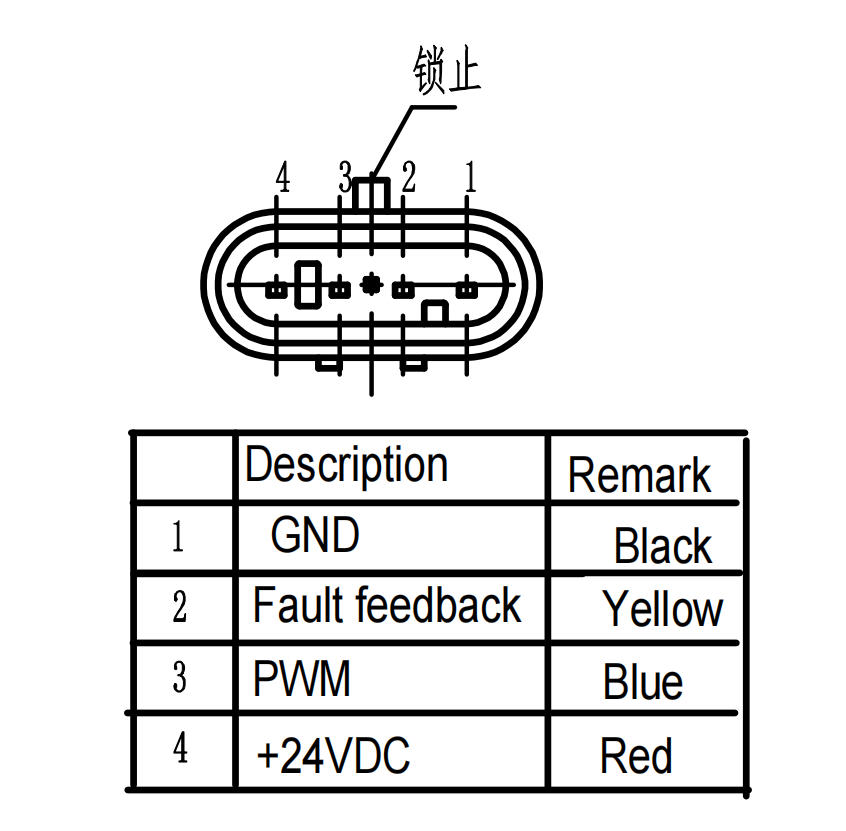

■ Коннектор насоса Описание:

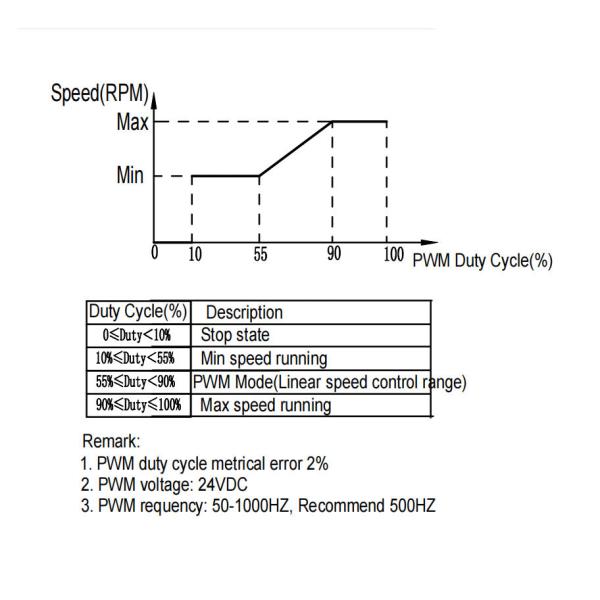

■ Диаграмма управления PWM:

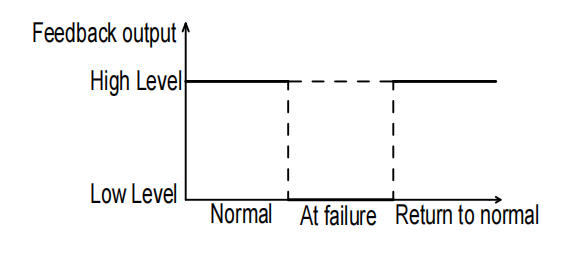

■ Диаграмма обратной связи по ошибкам:

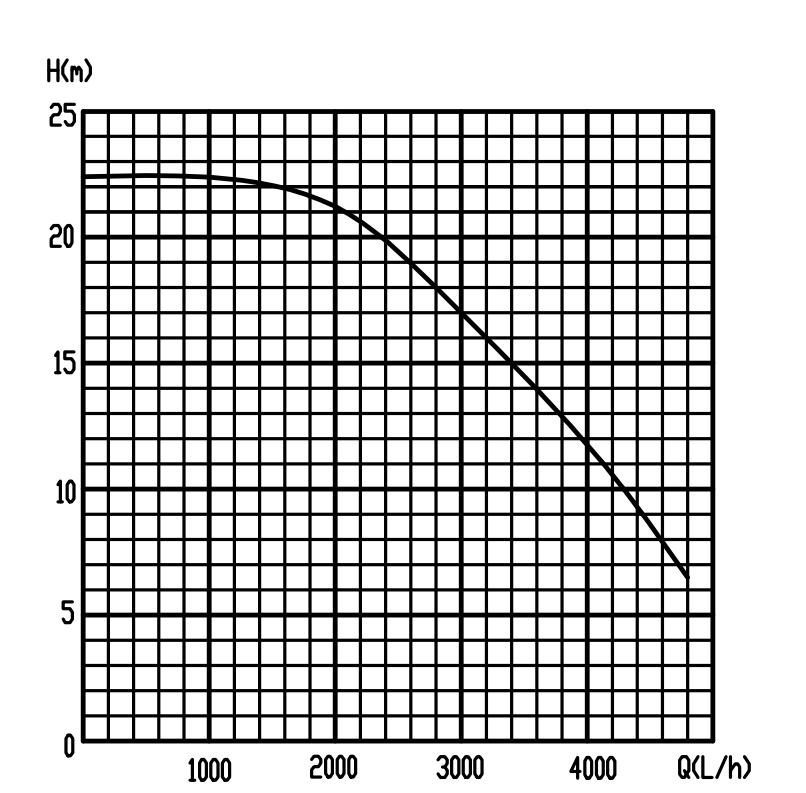

■ Кривая производительности:

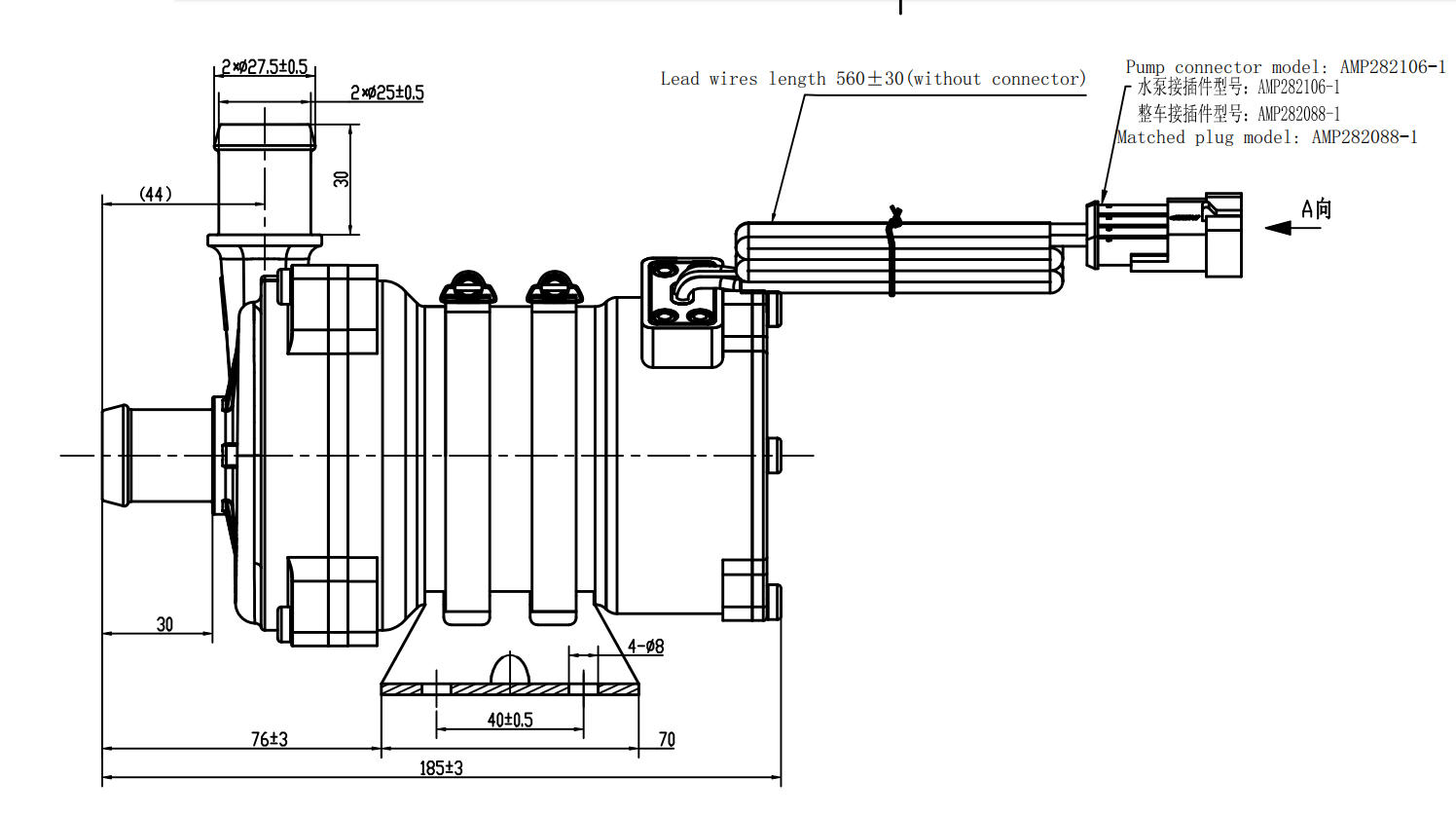

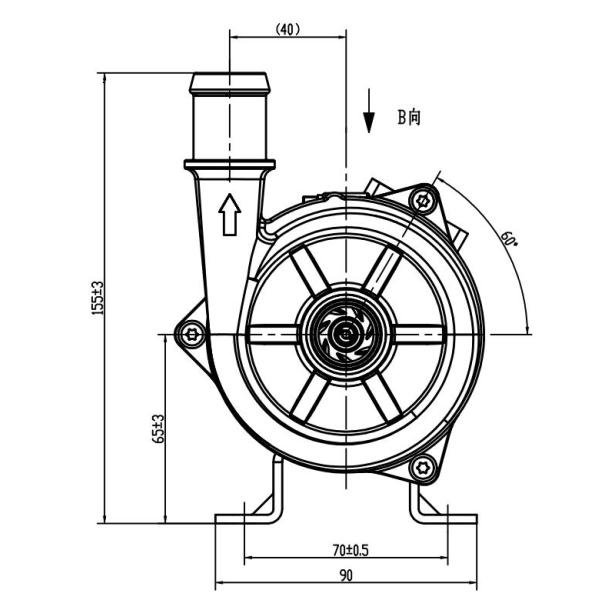

• Внешнее измерение
