Спецификации
Номер модели :
JYQD-V7.5E
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
Т/Т, Л/К, ПайПал
Способность поставки :
10000сец/Монтх
Срок поставки :
5-10 дней
Упаковывая детали :
КОРОБКА ПЭ БАГ+
Название продукта :
Безщеточная доска водителя мотора Dc
Напряжение тока деятельности :
36V-72VDC
Максимальное течение :
16А
Работая течение :
15А
Управление скоростью ПВМ :
Круг обязаностей 0-100%
Регулировка скорости аналогового напряжения :
0-5В
Безщеточный :
для бесщеточного двигателя постоянного тока с датчиком Холла
Служба технической поддержки :
Да
Цвет :
Зеленый цвет
Выход сигнала ИМПа ульс скорости :
Да
Описание

JYQD_V7.5E 36-72VDC 15A работая настоящая трехфазная доска водителя мотора BLDC для мотора эффекта Холла BLDC

DC 72V водитель 15A мотора DC 3 участков безщеточный работая настоящий выход сигнала ИМПа ульс скорости

Директивы применения
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2. Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
3. JYQD-V7.5E доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.
4. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять
5. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
6. Расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
7. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.
МОДЕЛЬ РАБОЧАЯ ТЕМПЕРАТУРА (℃) РАБОЧИЙ ПОТЕНЦИАЛ (V) МАКСИМАЛЬНОЕ ТЕЧЕНИЕ (A)
  • НЕПРЕРЫВНЫЙ РАБОЧИЙ ТОК

(A)

РЕГУЛИРОВКА СКОРОСТИ PWM

(1-20KHZ)

 РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V) Выход сигнала ИМПа ульс скорости
JYQD-V 7,5E -20-85℃ DC36V-72V 16A 15A

Круг обязаностей

0-100%

 0-5V √
1. Порт контроля
5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
Выход сигнала ИМПа ульс скорости сигнала
GND-использованный для внутреннего контроля доски привода
2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND ----DC
VCC----DC +
3: Порт датчика Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V

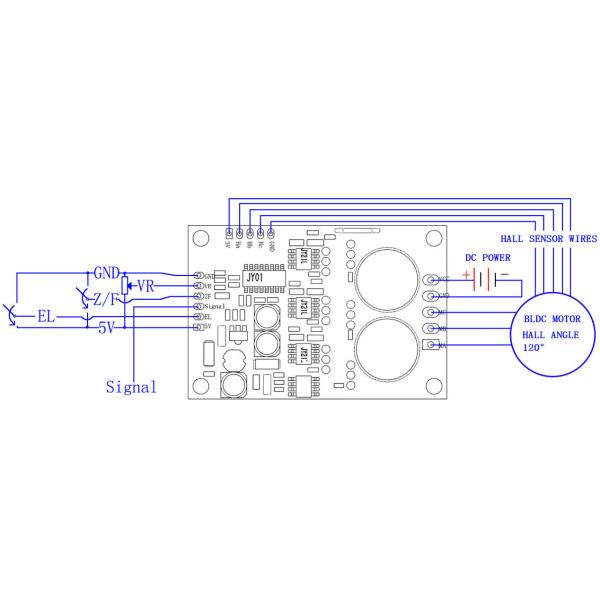

Монтажная схема
DC 72V водитель 15A мотора DC 3 участков безщеточный работая настоящий выход сигнала ИМПа ульс скорости

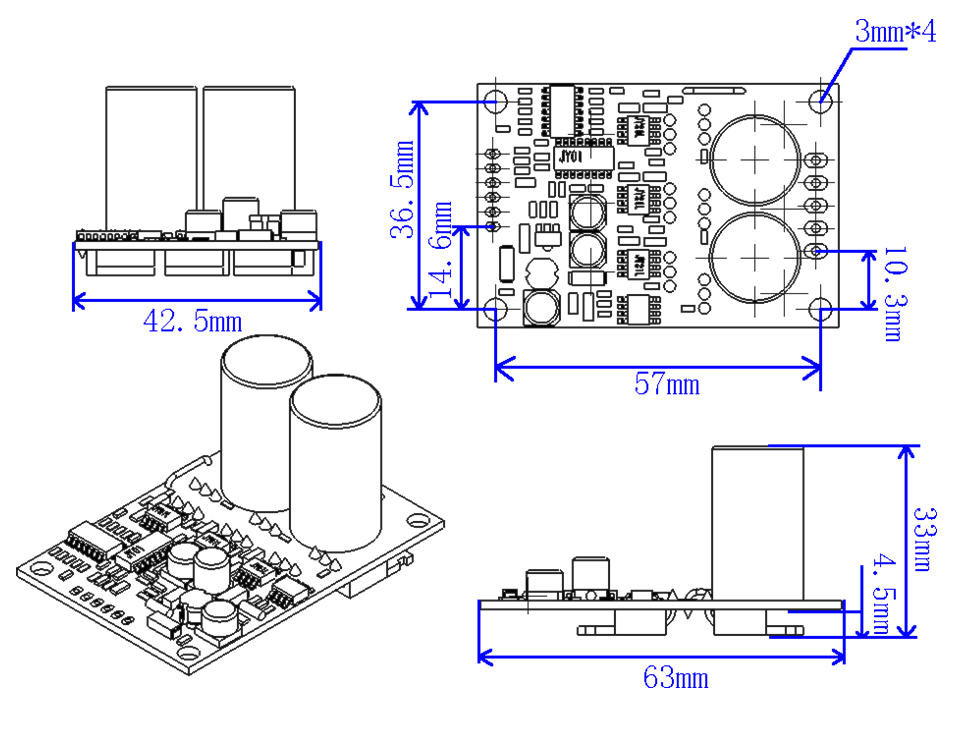

Габаритный чертеж
DC 72V водитель 15A мотора DC 3 участков безщеточный работая настоящий выход сигнала ИМПа ульс скорости

DC 72V водитель 15A мотора DC 3 участков безщеточный работая настоящий выход сигнала ИМПа ульс скоростиDC 72V водитель 15A мотора DC 3 участков безщеточный работая настоящий выход сигнала ИМПа ульс скорости

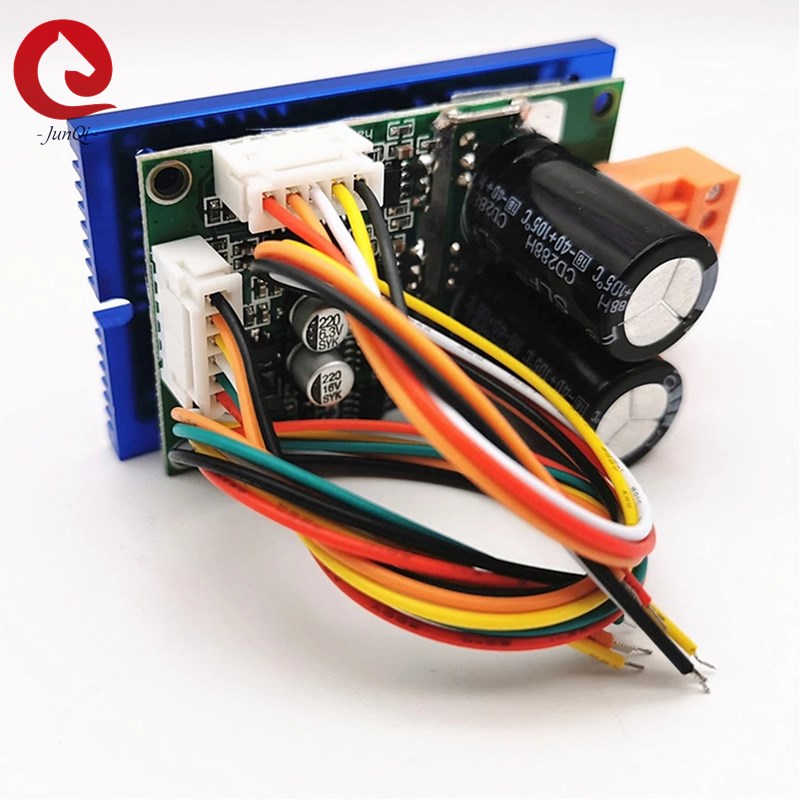

Мы можем поставить дополнительный assy для проводов этого соединителя доски водителя, heatsink.
