Спецификации
Номер модели :
JYQD-V8.5E
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
Т/Т, Л/К, ПайПал
Способность поставки :
10000сец/Монтх
Срок поставки :
5-10 дней
Упаковывая детали :
КОРОБКА ПЭ БАГ+
Наименование продукта :
Безщеточная доска водителя мотора DC
Рабочее напряжение :
18-50VDC
Максимальный ток :
15А
Рабочий ток :
15А
Управление скоростью PWM :
Частота PWM:1-20KHz, рабочий цикл 0-100%
Регулирование скорости аналогового напряжения :
0-5V
Без щетки :
для датчиков, без кнопок и без щетки
Техническая поддержка :
Да
Цвет :
Синий
Выход сигнала ИМПа ульс скорости :
Да
Описание

18-50V 15A Original JUYI Tech JYQD-V8.5E bldc моторная панель управления для бессенсорного бесчесточного дискового двигателя, бессенсорного BLDC двигателя

доска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителя

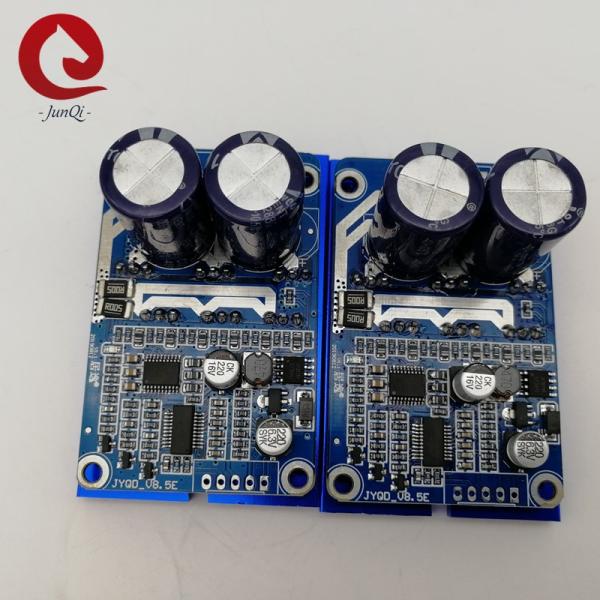

JYQD-V8.5E-H - это очень компактная панель управления BLDC-мотора PWM с теплоотводом, соединителем, проводами и необходимыми стандартными функциями.его выгодная цена и надежная производительность конкурентоспособны для промышленных и коммерческих применений.
Ее широко применяют клиенты по всему миру почти 8 лет. зрелый и стабильный дизайн являются компетентными для многих приложений.


Примечания к заявке:
1. Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.
2. Эта панель управления используется для 3-фазного беспрессового двигателя без датчиков, но не подходит для всех 3-фазных беспрессовых двигателей без датчиков напрямую.переход назад, рабочий ток без нагрузки двигателя слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Клиенты могут регулировать сопротивление и емкость панели драйвера в соответствии с фактической ситуацией, чтобы достичь наилучшего эффекта вождения (см. приложение о том, как сделать регулировку)

3. JYQD-V8.3E драйверная панель голая панель без корпуса и теплоотвода. Если мощность двигателя ниже 60 Вт,не нужно добавлять теплоотвода,Ему нужно только обеспечить нормальную вентиляцию и изоляцию скважины.Если мощность двигателя больше 60 Вт, он должен добавить теплоотводы, как диаграмма ниже.

4Обратите внимание, что драйвер JYQD-V8.3E не имеет защиты от обратного соединения, он навсегда повредит драйвер, если обратное соединение полярности.

5. Выходной порт 5В на борту водителя запрещает подключение внешнего устройства. Он применим только к внешнему потенциометру и переключателю на борту для регулирования скорости и обратного движения.

6Терминал M на панели драйвера JYQD-V8.3E является сигналом выхода импульса скорости двигателя (выход push-pull), а максимальный выходный ток составляет менее 5mA.

доска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителя
Номер модели JYQD-V8.5E
Операционная температура. -20°85°C
Рабочее напряжение 18V-50V
Максимальный ток 15А
Конт.рабочий ток 15А
·Управление скоростью PWM Частота PWM:1-20KHZ; рабочий цикл 0-100%
Аналоговое регулирование скорости напряжения 0-5В
О.В. / Л.В. защита Да, да.
Выходный сигнал скоростного импульса Да, да.

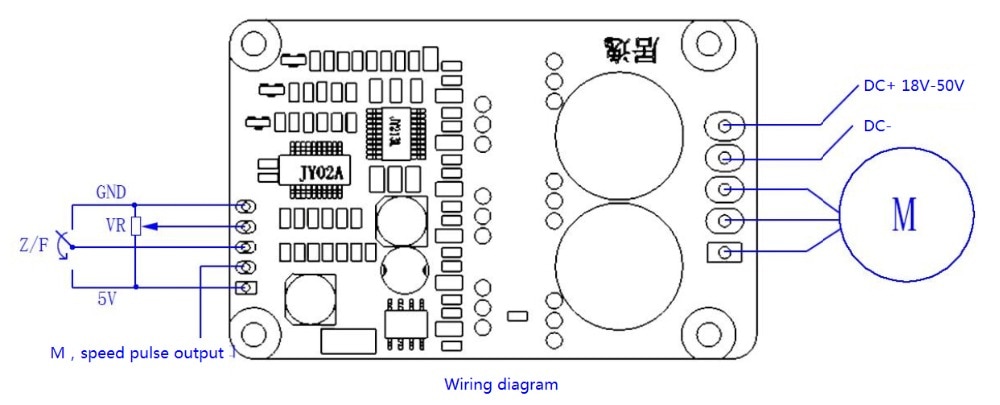

Диаграмма проводки
доска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителя
5В Внутреннее выходное напряжение на борту драйвера
М Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
Z/F Подключение 5В/высокий уровень или отсутствие подключения является направлением вперед, подключение 0В низкого уровня или подключение к GND является обратным направлением.
VR Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление 20K Ом,соединение с GND при вводе регулирования скорости PWM, частота PWM:1-20KHZ; рабочий цикл 0-100%
ГНД Используется для внутреннего управления панелью привода











2. Ввод питания
М.А. двигательная фаза А
МБ двигательная фаза B
МК двигательная фаза С
ГНД В столице...
ВКК DC +



3Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, влияющему на нормальное использование.

4Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:30,96 мм

5Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

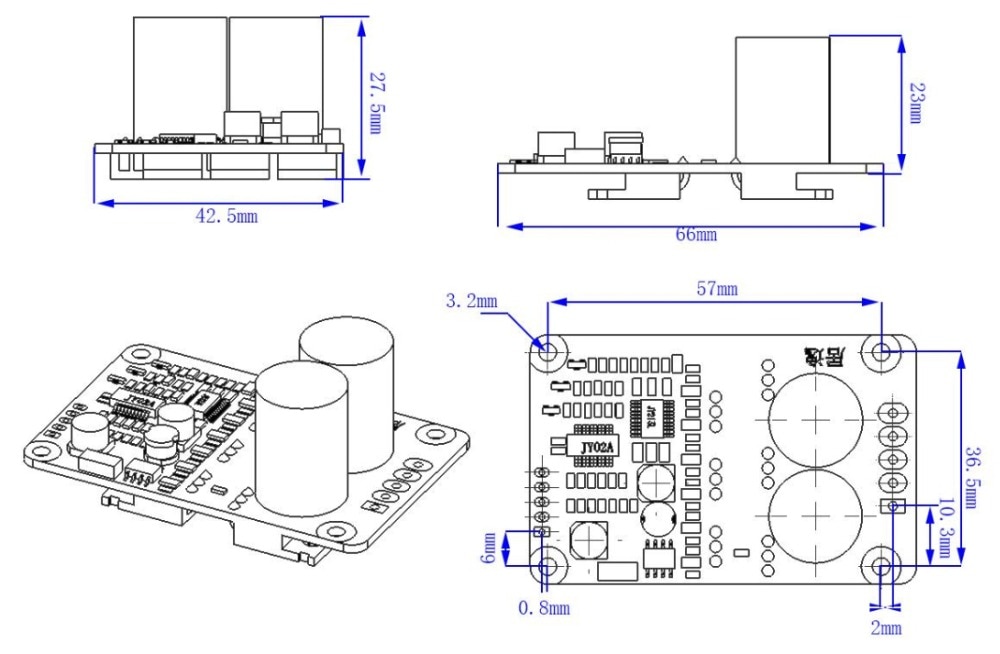

Размерный чертеж:
доска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителя

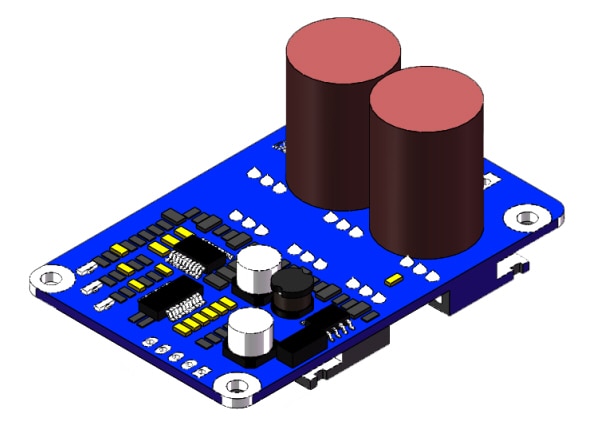

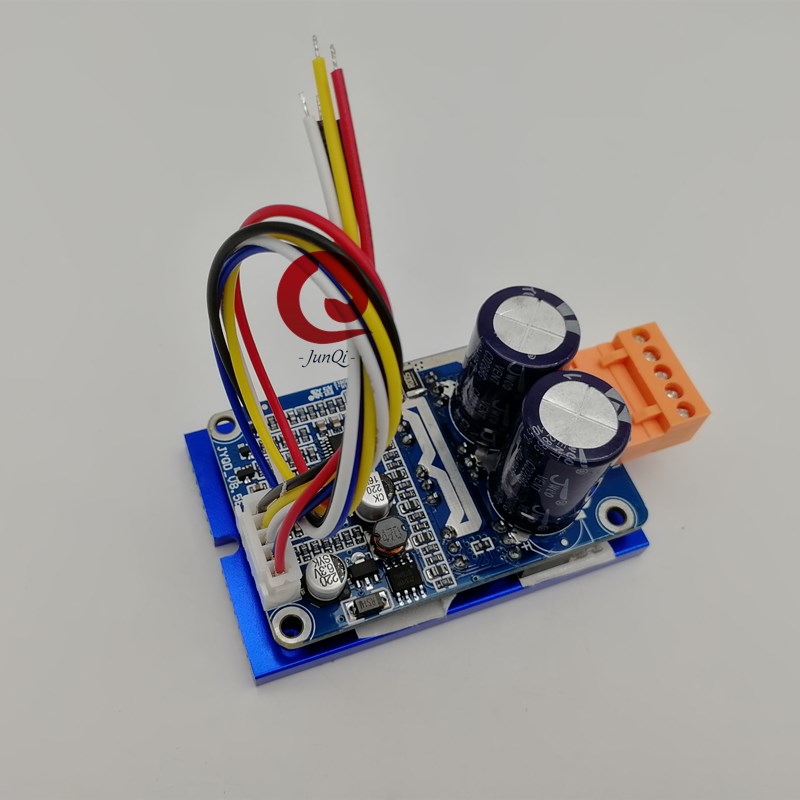

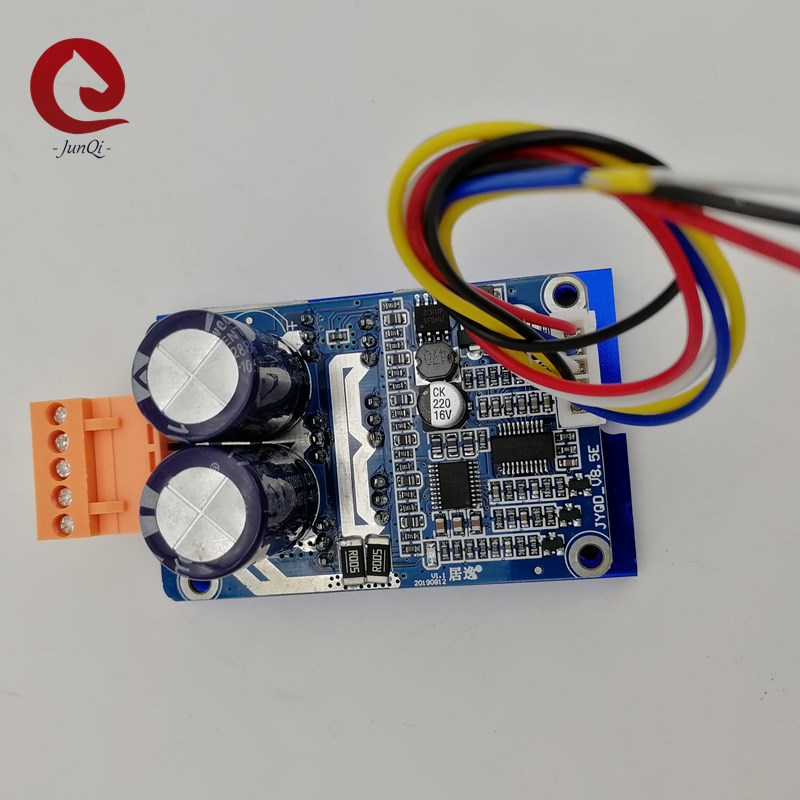

Добавьте провода, теплоотдел.
доска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителядоска водителя Dc 18-50V 500W безщеточная с проводами JYQD-V8.5E-H heatsink и соединителя
