водитель скорости водителя 36V 10A 20A 30A мотора DC 57mm безщеточный

Особенности:

1. технология Поверхност-держателя и небольшой размер.

2. регулирование по замкнутому циклу 2-Quadrant PI скорости с хорошими линеарностями.

3. Установки переменного параметра для различных моторов

4. Функции управления F/R, включить, быстро пройти функции ссылки и выхода ИМПа ульс скорости (СТРАНИЦЫ), сигнала тревоги. Над предохранением от температуры.

5. 3 вида входных сигналов ссылки: аналоговое напряжение, PWM, частота.

6. Соответствующий для трехфазных моторов BLDC с датчиками залы.

7. Польза промышленных обломоков ранга.

Модель и спецификация:

Водитель скорости мотора серии 2-Quadrant BLDC n:

Водитель нумеруя информацию:

DC 10 -2Q-N-T BLSD 12

BLSD: Водитель скорости BLDC

12: Расклассифицированное напряжение тока (VDC)

10: Пиковый настоящий предел (a)

DC: Электропитание DC

2Q: 2-Quadrant управляя режимом

N: Серия n (нормальные размер и переменные параметры)

T: Животики -40~+65℃, животики Unlabelled=-10~+45℃

Извещение:

течение пика 1.Select водителя: ≧2*Ir(a)или Ip Ip (a) (a) ≧4*Pom/(1.414*Vp), течение Irm=rated силы выхода Pom=Rated мотора (a) мотора (w), подача напряжения Vp=AC водителя (Vrms)

2. Управлять квадрантом: Водители только использованы в квадранте I&III.

3. взаимодействие от руководств: Hall сигналы могут быть нарушены переключенным течением в замотках водит когда длина больше чем 3m. Сделайте не переплетайтесь они совместно. Лучшее использовать экранированные выводы.

4. Мотор Insultaion: Датчики Hall к датчикам замоток/Hall для того чтобы поехать на автомобиле Cse/замотки для того чтобы поехать на автомобиле случай

Изоляция Resistance> 100MOhm@1500VDC

Диэлектрическая минута 1mA@1200VAC/50-60Hz/1 strength<

5.Safety: Терминал PE обозначенный на водителе необходимо соединиться с пунктом земли защиты системы снабжения.

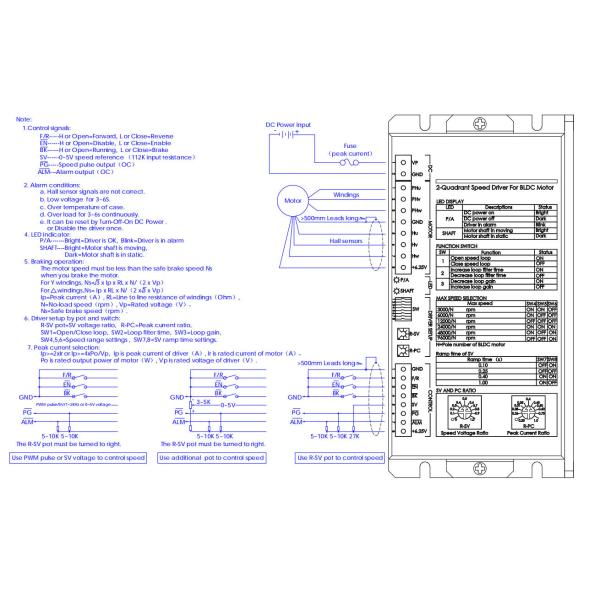

Типичные соединения:

Порт Descritpion стороны водителя BLDC взаимо-:

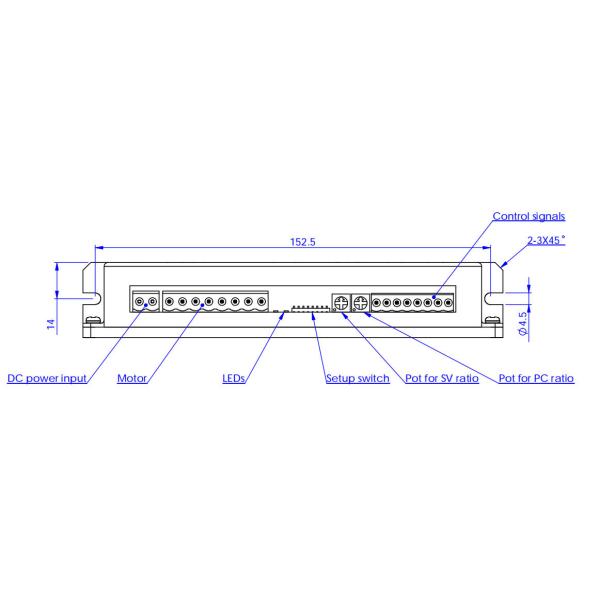

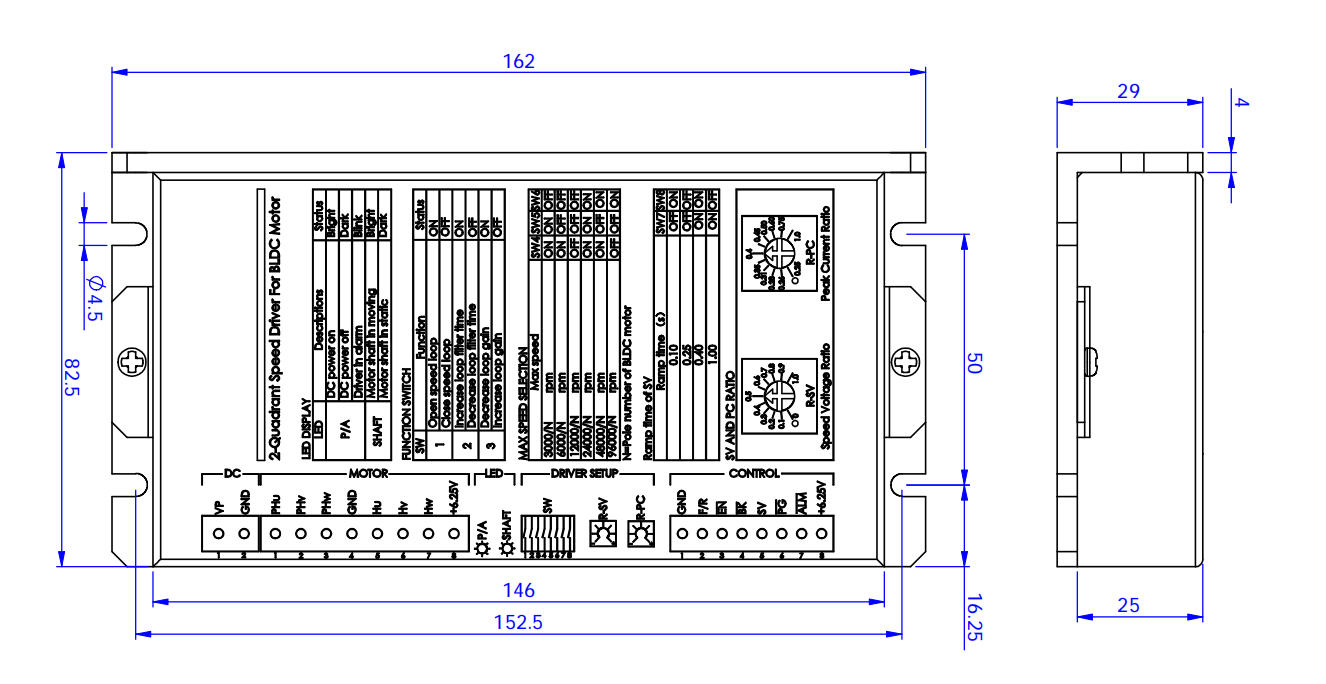

Механический размер:

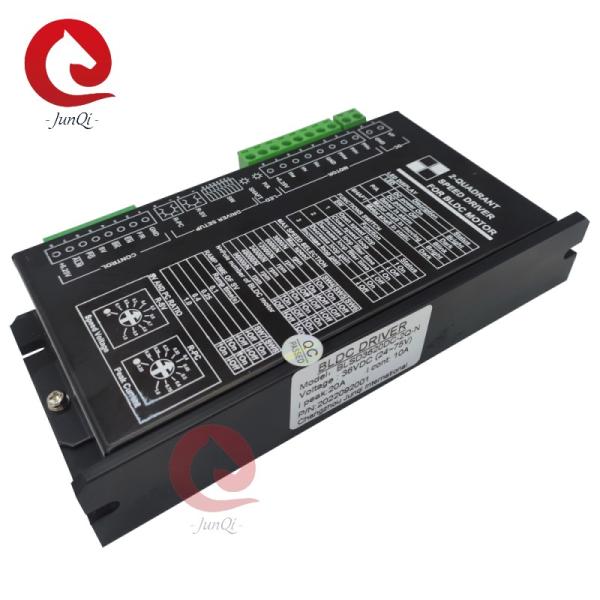

Детали изображения:
