Электрический водяной насос Junqi JP-BL43-426T, насос системы охлаждения аккумуляторной батареи городского автобуса E Bus 24 В

Особенности
◆Центробежный насос
◆Передача магнитной силой
◆Высокоэффективный бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.

◆Широкий диапазон рабочих температур
◆Контроль постоянного потока
◆Защита от обратной полярности
◆Защита от сухого хода
◆Защита от перенапряжения и перегрузки по току
◆Защита от перегрузки и перегрева

Техническое описание (части, контактирующие с жидкостью)
1. Корпус головки насоса: литье под давлением из алюминиевых сплавов
2. Крыльчатка: PPS+GF
3. Защитная полость: PPS+GF
4. Втулка вала: композитные материалы из карборунда
5. Вал: вал из нержавеющей стали (3CR14)
6. Корпус магнита: капсулирование из пластика PPS
7. Уплотнительное кольцо: EPDM
8. ЭМС: Класс 3
9. Шум: ≤60 дБ

Приводное устройство (включая двигатель)
1. Ведущий ротор: магнит, капсулированный пластиком PPS
2. Винты и гайки: нержавеющая сталь SUS 304
3. Приводной двигатель: бесщеточный двигатель постоянного тока
4. Каркас провода двигателя: PPA GF
5. Корпус насоса: литой алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE.
6. Кронштейн: сталь
7. Обруч кронштейна: нержавеющая сталь US 304
8. Водонепроницаемость в соответствии со стандартом IP68 (en60529)
9. Модель разъема: 325304061AAH (соответствующий штекер 325304061AMH)
10. Диаметр сопла: 41 мм (1,61 дюйма)

Инструкция по монтажу
Насосы серии JP-BL43-426T представляют собой центробежные насосы, требующие предварительного заполнения,
Насос устанавливается в самом нижнем положении системы, чтобы обеспечить постоянное
погружение крыльчатки в жидкость, или предварительно заполните насос перед включением питания.
1: Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15
минут работы всухую он автоматически остановится). Работа всухую вызывает шум, а также увеличивает
изнашивание вала и втулки вала.
2: Используйте рекомендуемый диаметр трубы для подключения к входу насоса, если вы используете меньший диаметр
шланг для входа насоса, из-за отрицательного давления в насосе наружный воздух легче попадает в
насос через трубопровод, это приведет к ухудшению характеристик насоса, а также воздух
пузырьки повреждают насос.
3: Если смотреть со стороны входа насоса, крыльчатка вращается по часовой стрелке (см. стрелку на
выходном отверстии).
4: Насос можно устанавливать вертикально или горизонтально (см. рисунок 1). При установке
вертикально, выходное отверстие должно быть направлено вверх.
5: Чтобы избежать работы всухую (застревание воздуха в крыльчатке), выходное отверстие водяного насоса должно
быть вертикальным или в верхней части крыльчатки. (см. рисунок 1)
6: Подключенная труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух
легко выходил, выходная труба не должна использовать колено менее 90 градусов (см. рисунок 2).
7: Нельзя использовать морскую воду или другую сильно загрязненную жидкость с большими зернистыми примесями в качестве
среды.

■Параметр температуры
1. Температура рабочей жидкости: от -40℃ до +85℃ (от -40°F до +185°F)
2. Рабочая температура окружающей среды: от -40℃ до +85℃ (от -40°F до +185°F)
3. Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
Диапазон напряженийДавление в системе
от -0,2 до 2,5 бар (100℃ (212°F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36℃ (86°F).
■
Диапазон напряженийНоминальный водяной насос 24 В, рабочий диапазон 18 В - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжений и температур, но чрезмерное или слишком
низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть
подвержен тепловому излучению окружающей среды.
Рабочая жидкость: жидкая смесь (вода с содержанием гликоля менее 60%)
■ Электрический параметр
Рабочее напряжение

■ Внимание


1. Рабочая температура окружающей среды: -40℃--120℃, следует стараться избегать близости к трехэлементной каталитической системе, системе выпуска газов и двигателю во время установки, обеспечить рабочую температуру окружающей среды.
2. Положение установки водяного насоса должно быть как можно ближе к низкому уровню воды, чтобы продлить срок службы насоса.
3. Пожалуйста, используйте насос вдали от запыленной среды, пыль вредна для сокращения срока службы.
4. Обращайте внимание на чистоту воды, избегайте заклинивания и блокировки крыльчатки, чтобы сократить срок службы насоса.

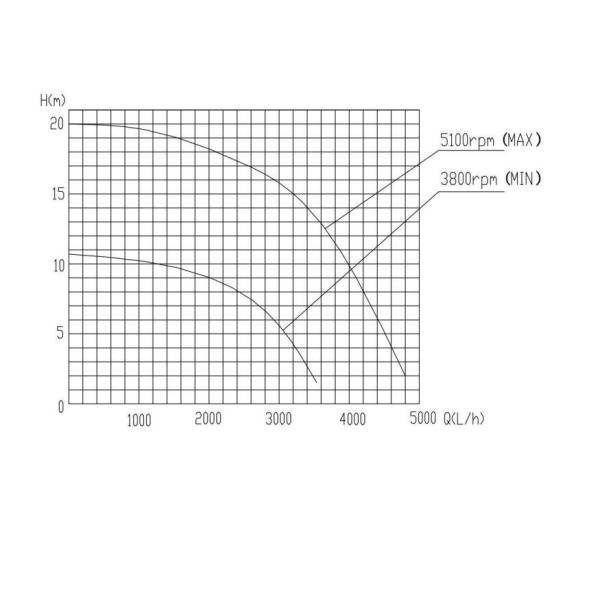

■ Параметр производительности

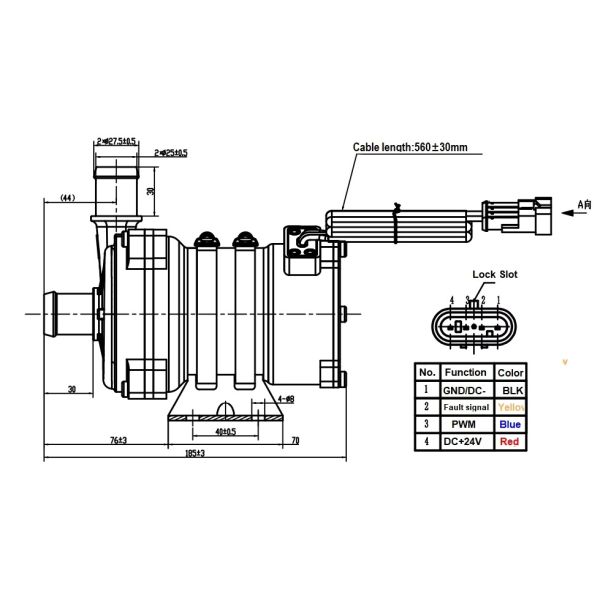

■Внешний размер


Применение:


Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, кораблях и других системах отопления и
