Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ
Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ
Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ
Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ
Спецификации
Номер модели :
ДЖИКД-В6.5Э
Количество минимального заказа :
1 комплект
Срок поставки :
5-10 дней
Место происхождения :
Китай
Упаковывая детали :
Коробка PE bag+
Термины компенсации :
T/T, L/C, Paypal
Способность поставкы :
1000sets/day
Напряжение тока деятельности :
DC 36-72V
Работая течение :
15a
Управление скоростью :
PWM или 0-5V
O.V / Предохранение от L.V: :
да
Выход сигнала ИМПа ульс скорости :
да
Форма :
Прямоугольник
Описание

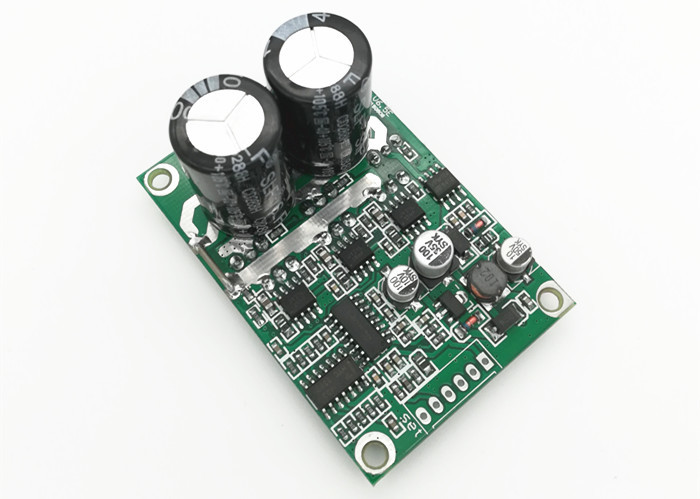

Водитель мотора JYQD-V6.5E 36-72VDC 15A настоящий BLDC для sensorless мотора BLDC


Номер модели: JYQD-V6.5E
Работая temp. : - 20-85℃
Рабочий потенциал: DC 36V-72V
Cont.working настоящее: 15A
• Управление скоростью PWM: Частота PWM: 1-20KHZ; Круг обязаностей 0-100%
Регулировка скорости аналогового напряжения: 0-5V
O.V / Предохранение от L.V: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Выход сигнала ИМПа ульс скорости: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ

Примечания по применению:

1. Пожалуйста подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено.


2. Эта доска водителя мотора BLDC использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку)


3. Доска водителя JYQD-V6.5E пустышка без снабжения жилищем и heatsink. Если необходимо мотора под 100W, своей никакой потребности добавить heatsink, его только было нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 100W, оно должна добавить heatsink как диаграмма как ниже.


4. Пожалуйста примите примечание которому доска водителя JYQD-V6.5E не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.


5. Порт выввода 5V на доске водителя запрещает для того чтобы соединить внешний механизм. Он только применим к внешним потенциометру и переключателю доски для регулировки и реверсирования скорости.



6. Терминал «сигнала» на доске водителя JYQD-V6.5E выходной сигнал ИМПа ульс скорости мотора (пушпульный выход), и течение максимального выпуска продукции чем 5mA.



Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ

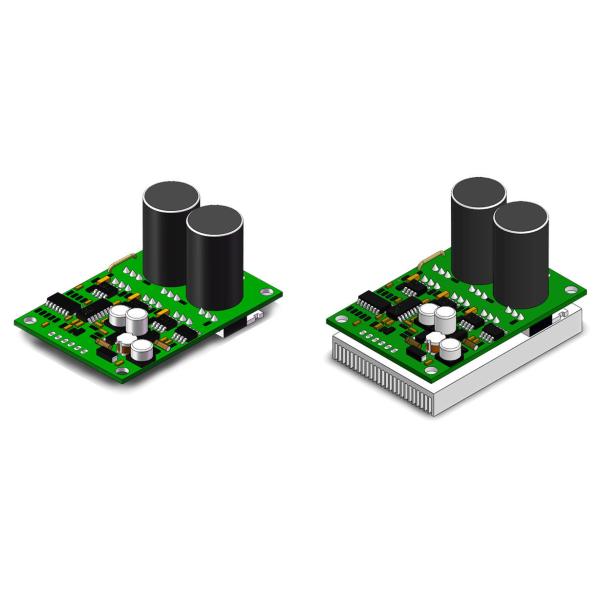

                     Диаграмма доски водителя                                            Диаграмма доски водителя с heatsink

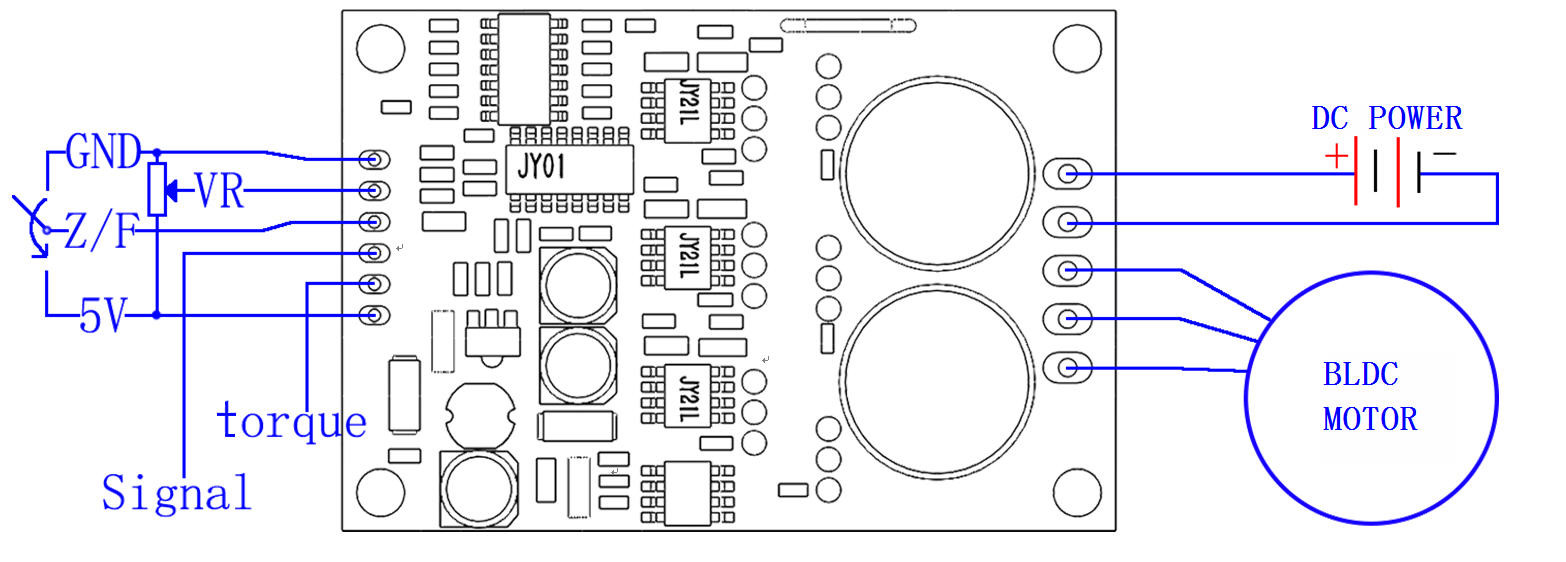

Монтажная схема

Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ
5V -----Напряжение тока выхода доски водителя внутреннее
Сигнал ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5V.

1. Порт контроля
Z/F---- Вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR ----Порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
GND---Использованный для внутреннего контроля доски привода
Вращающий момент---Для начала пользы регулировки вращающего момента, убеждаться извлечь резисторы для фиксированн-вращающего момента на доске перед использованием эта функция (контакт мы если вы хотите пользу эта функция перед использованием), то

2. Порт силы

МАМЫ участок a мотора
MB участок b мотора
MC участок c мотора
GND DC
VCC DC +





3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

расстояние порта 4.Control: 2.54mm, расстояние порта силы: 3,96 mm

5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

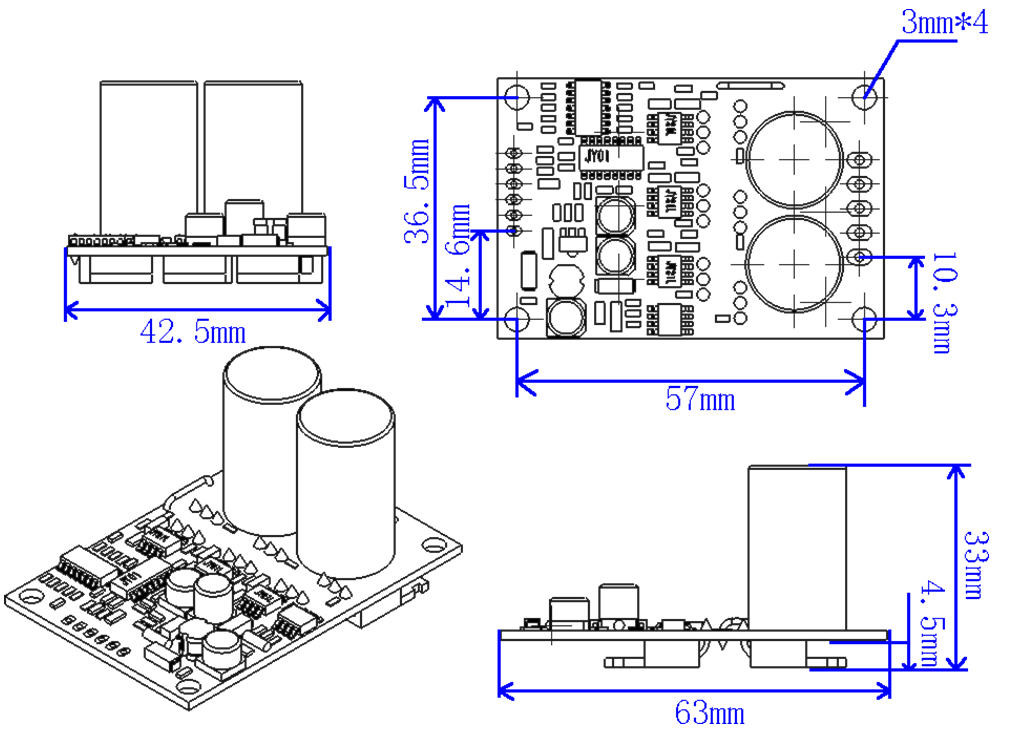

Габаритный чертеж
Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ





Водитель O.V мотора 3-участков BLDC JUYI JYQD-6.5E/предохранение от PWM L.V частота 1-20KHZ

РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V6.5E
