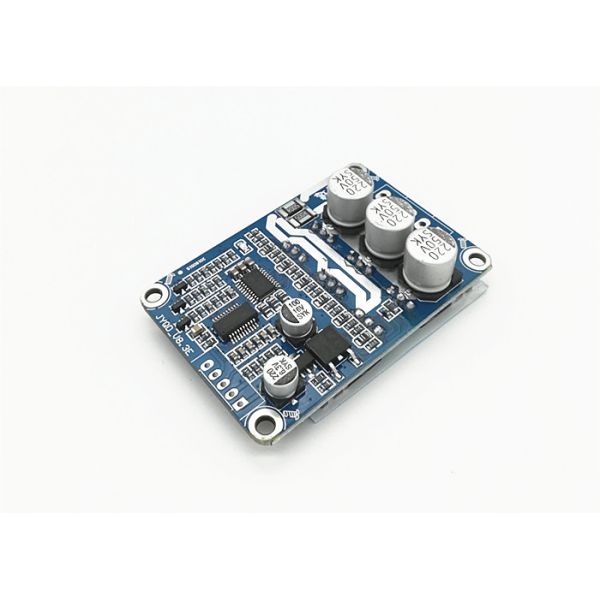

JUYI Tech 24 Вольт Бесбрюшевой Диссексный Мотор Контроллер Моторный Драйвер Клуба Для Бессенсорного Бесбрюшевого Диссексного Мотора
JUYI Tech 24 Вольт Бесбрюшевой Диссексный Мотор Контроллер Моторный Драйвер Клуба Для Бессенсорного Бесбрюшевого Диссексного Мотора
Спецификации
Номер модели :
JYQD-V8.3E
Количество минимального заказа :
1 комплект
Место происхождения :
Китай
Упаковывая детали :
Коробка PE bag+
Срок поставки :
5-10 дней
Термины компенсации :
T/T, L/C, Paypal
Способность поставкы :
1000sets/day
Напряжение тока деятельности :
12-36 В постоянного тока
Работая течение :
15А
Соответствующий мотор :
бессенсорный двигатель
Работая Temp. :
-20-85℃
Круг обязаностей :
0-100%
Описание
12-36В постоянный JYQD-V8.3E бесшовный двигатель постоянного тока для бесшовного дыхателя постоянного тока

JUYI Tech 24 Вольт Бесбрюшевой Диссексный Мотор Контроллер Моторный Драйвер Клуба Для Бессенсорного Бесбрюшевого Диссексного Мотора

(Для двигателя постоянного тока без датчиков без щетки)

Номер модели JYQD-V8.3
Операционная температура. -20°85°C
Рабочее напряжение 12V-36V
Максимальный ток 15А
Конт.рабочий ток 15А
·Управление скоростью PWM Частота PWM:1-20KHZ; рабочий цикл 0-100%
Аналоговое регулирование скорости напряжения 0-5В
О.В. / Л.В. защита Да, да.
Выходный сигнал скоростного импульса Да, да.

Примечания к заявке:
1. Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.
2. Эта панель управления используется для 3-фазного бесформенного бессенсорного двигателя, но не подходит для всех 3-фазных бесформенных бессенсорных двигателей напрямую.переход назад, рабочий ток без нагрузки двигателя слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Заказчики могут регулировать сопротивление и емкость панели драйвера в соответствии с фактической ситуацией для достижения наилучшего эффекта вождения (см. приложение о том, как сделать регулировку)
3. JYQD_V8.3E драйверная панель - это голая панель без корпуса и теплоотвода. Если мощность двигателя ниже 60 Вт, не нужно добавлять теплоотвод,Ему нужно только обеспечить нормальную вентиляцию и изоляцию скважины.Если мощность двигателя больше 60 Вт, он должен добавить теплоотводы, как диаграмма ниже.

4. Обратите внимание, что драйвер JYQD_V8.3E не имеет защиты от обратного соединения, он навсегда повредит драйвер, если обратное соединение полярности.

5. Выходной порт 5В на панели управления запрещает подключение внешнего устройства. Он применим только к внешнему потенциометру и переключателю панели для регулирования скорости и обратного движения.
6Терминал M на панели драйвера JYQD_V8.3E является сигналом выхода импульса скорости двигателя (выход push-pull), а максимальный выходный ток составляет менее 5mA.



Диаграмма проводки
JUYI Tech 24 Вольт Бесбрюшевой Диссексный Мотор Контроллер Моторный Драйвер Клуба Для Бессенсорного Бесбрюшевого Диссексного Мотора
5В----- Внутреннее выходное напряжение панели драйверов
МВыходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.




1- Порт управления.

Z/FПодключение 5В/высокий уровень или отсутствие подключения - направление вперед, подключение 0В/низкий уровень или подключение к GND - обратное направление.
VR---- Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление составляет 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1-20KHZ; рабочий цикл 0-100%
ГНДИспользуется для внутреннего управления панели привода

2. Ввод питания
М.А.----моторная фаза А
МБ---- двигательная фаза В
МК---- двигательная фаза С
ГНД----Диск--
ВКК---- DC +


Размерный чертеж
JUYI Tech 24 Вольт Бесбрюшевой Диссексный Мотор Контроллер Моторный Драйвер Клуба Для Бессенсорного Бесбрюшевого Диссексного Мотора




Скачать руководство пользователя JYQD-V8.3E
