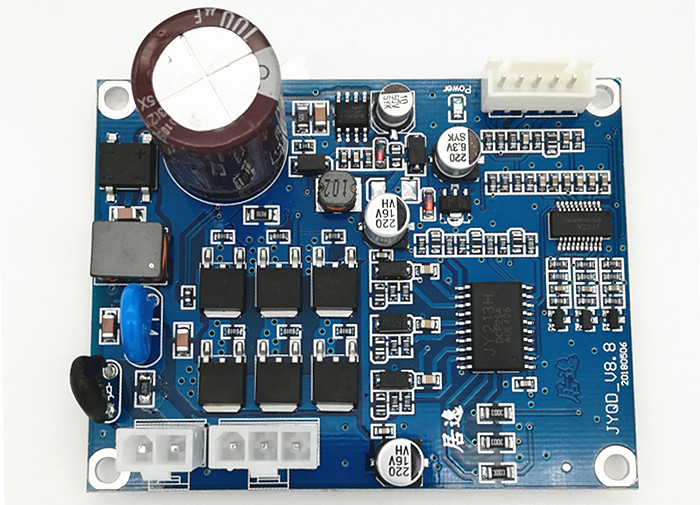

JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер
Спецификации
Номер модели :
JYQD-V8.8
Место происхождения :
Китай
Количество минимального заказа :
1 НАБОР
Условия оплаты :
Т/Т, Л/К, ПайПал
Способность поставки :
1000sets/day
Срок поставки :
5-10 ДНИ
Упаковывая детали :
КОРОБКА ПЭ БАГ+
Рабочее напряжение :
AC 110V/220V
рабочий ток :
0.5А
Применение :
sensorless мотор BLDC
Общий размер :
77*60*28 мм
PWM :
Управление PWM/0-5V
O.V / Предохранение от L.V :
Да, да.
Описание
Двигатель двигателя без датчиков BLDC с входом 110V/220VAC, максимум 150W, для двигателя BLDC 310VDC


Номер модели: JYQD-V8.8
Рабочее напряжение: 110V/220V переменное
Максимальный ток: 1A
Конт.рабочий ток:0.5А
Контроль скорости PWM: частота PWM:1-20KHZ; рабочий цикл 0-100%
Аналоговое регулирование скорости напряжения: 0-5V
О.В. / Л.В. защита: да
Выходный сигнал импульса скорости: Да



Диаграмма проводки
JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер

5В----- Внутреннее выходное напряжение панели драйверов
МВыходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
Z/FПодключение 5В/высокий уровень или отсутствие подключения - направление вперед, подключение 0В/низкий уровень или подключение к GND - обратное направление.
VR---- Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление составляет 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1-20KHZ; рабочий цикл 0-100%
ГНДИспользуется для внутреннего управления панели привода



2. Ввод питания
У/МА----моторная фаза А
V/MB---- двигательная фаза В
W/MC---- двигательная фаза С
Кондиционер- Я не знаю.
Кондиционер---- N




Размерный чертеж



JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер

3Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к аномальному вождению, влияющему на нормальное использование.
4.Эта панель драйверов ВВ может быть встроенным драйвером в приложении
5Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.



1. Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.
2. Эта панель управления используется для 3-фазного беспрессового двигателя без датчиков, но не подходит для всех 3-фазных беспрессовых двигателей без датчиков напрямую.переход назад, рабочий ток без нагрузки двигателя слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Заказчики могут регулировать сопротивление и емкость панели драйвера в соответствии с фактической ситуацией для достижения наилучшего эффекта вождения (см. приложение о том, как сделать настройку)

3. JYQD-V8.8 драйверная доска голая доска без корпуса и теплоотвода. Если мощность двигателя ниже 60 Вт,это не нужно добавлять теплоотвода,Ему нужно только обеспечить нормальную вентиляцию и изоляцию скважины.Если мощность двигателя больше 60 Вт, он должен добавить теплоотводы, как диаграмма ниже.
4. Выходной порт 5В на панели управления запрещает подключение внешнего устройства. Он применим только к внешнему потенциометру и переключателю панели для регулирования скорости и обратного движения.
5Терминал M на панели управления JYQD-V8.8 является сигналом выхода импульса скорости двигателя (выход push-pull), а максимальный выходный ток составляет менее 5mA.



JUYI 110V / 220V AC Input BLDC Sensorless High Voltage Motor Driver Board Max 150W 310V DC Моторный контроллер


Скачать руководство пользователя JYQD-V8.8D
