Плата драйвера бесщеточного двигателя постоянного тока с рабочим циклом 0-100% ШИМ 1-20 кГц частотой ШИМ

Описание продукта:

ПредставляемПлата драйвера BLDC, плата управления бесщеточными двигателями постоянного тока, предназначенная для обеспечения максимальной производительности бесщеточных двигателей постоянного тока.Эта плата драйвера бесколлекторного двигателя постоянного тока оснащенаРабочий цикл ШИМ0-100%, поддержкаДатчик Холла, диапазон входного напряжения 12 В/24 В постоянного тока иДиапазон регулирования скорости0-100%.С упругимРабочая температурадиапазон -20 ℃ ~ + 85 ℃, плата драйвера BLDC является надежным и долговечным выбором для различных приложений.

Функции:

• Наименование товара:Плата драйвера BLDC
• Цвет:Синий
• Модель продукта:JYQD-V7.0
• Частота ШИМ:1-20 кГц
• Диапазон регулирования скорости:0-100%
• Сеньор Холла:Да
• Плата бесщеточного драйвера постоянного тока
• Плата драйвера бесщеточного двигателя постоянного тока

Технические параметры:

Приложения:

Плата драйвера JUYI JYQD-V7.0 BLDC— это современная плата управления бесщеточными двигателями постоянного тока, разработанная для обеспечения надежной и эффективной системы управления бесщеточными двигателями постоянного тока.Он использует передовую технологию датчика Холла, предлагая частотный диапазон ШИМ от 1 до 20 кГц и позволяя регулировать скорость аналогового напряжения.Этот продукт идеально подходит для различных приложений, таких как робототехника, автоматизация, промышленное оборудование, электромобили и медицинское оборудование.Плата драйвера JUYI JYQD-V7.0 BLDC доступна в версиях 12 В/24 В постоянного тока и обеспечивает плавное и точное управление бесщеточным двигателем постоянного тока.

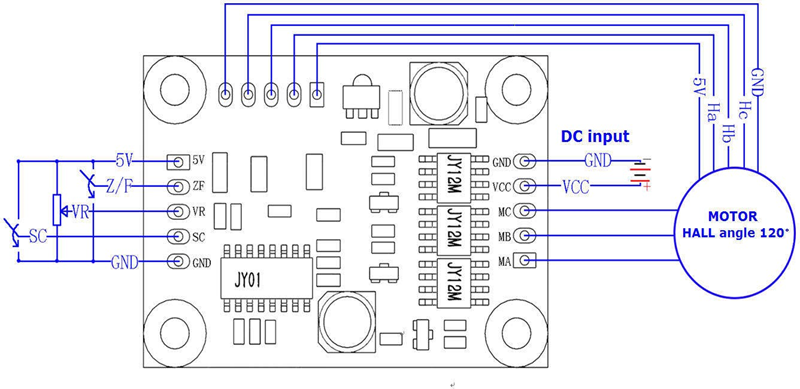

Схема отжима:

1. порт управления

5 В — внутреннее выходное напряжение платы драйвера, внешний потенциометр или переключатель для регулировки скорости и реверса

Z/F — Порты управления направлением вращения.Подключите высокий уровень «5 В» или не подключайте в прямом направлении, подключите низкий уровень 0 В или подключите к GND в обратном направлении.

VR — порт управления скоростью.Аналоговое напряжение, линейная регулировка скорости 0,1 В - 5 В, входное сопротивление 20 кОм, подключение к GND при входном регулировании скорости ШИМ, частота ШИМ: 1-20 кГц;Рабочий цикл 0-100%

SC — включить управление портами.Подключите 5 В или не подключайте, чтобы разрешить работу, подключите GND, чтобы запретить работу.

GND — используется для внутреннего управления платой привода.

2. Порт питания

MA ----фаза двигателя A

MB ---- фаза двигателя B

MC ---- фаза двигателя C

Земля ---- DC-

Вкк----постоянный ток +

3: порт датчика Холла

Ха--- Зал а

Hb --- Холл b

Hc --- Холл c

ЗАЗЕМЛЕНИЕ --- ЗАЗЕМЛЕНИЕ

5В --- 5В выход

4. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что повлияет на нормальное использование.
5. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или установочной пластиной.

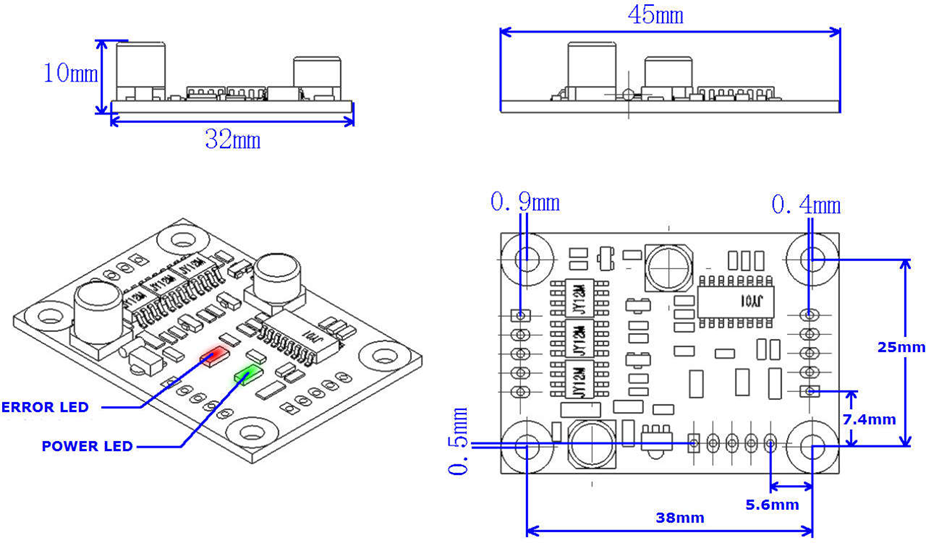

Размерный чертеж:

Рекомендации по применению:

1. Убедитесь, что параметры напряжения и мощности двигателя не выходят за пределы указанного диапазона.
2. Применимо к бесщеточному двигателю постоянного тока Холла с Холлом на 120°, не у всех производителей последовательность линий Холла соответствует,

Вы можете настроить последовательность линий Холла или последовательность трехфазной линии двигателя в соответствии с реальной ситуацией, чтобы добиться наилучшего эффекта вождения.

3. JYQD-V7.0 представляет собой плату драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 36 Вт без радиатора, но нуждается в нормальной вентиляции.
4. К выходному порту 5 В на плате привода запрещено подключать внешнее силовое оборудование.Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения режима работы.

Поддержка и услуги:

Мы предоставляем техническую поддержку и обслуживание для наших продуктов BLDC Driver Board.Наша техническая команда состоит из высококвалифицированных и опытных инженеров, которые могут помочь вам с выбором продукта, установкой.

Если у вас возникли проблемы с платой драйвера BLDC, наша техническая команда может оказать помощь.Мы можем помочь вам диагностировать и решить любые проблемы, которые могут у вас возникнуть.
