Точность скорости круга обязаностей ±0.5% входного сигнала DC 0-100% доски водителя 12V/24V BLDC PWM регулированная

Характер продукции:

Доска водителя BLDC доска водителя мотора DC безщеточная с работая температурой -20℃ к +85℃, максимальным течением 3A и кругом обязаностей PWM 0-100%. Она конструирована для того чтобы быть надежна и крепка во всех окружающих средах. Эта доска водителя доступна в холеном, зеленом цвете. Идеально для моторов DC безщеточных и проведения предложений главного и увеличенной эффективности. Идеальный выбор для применений которые требуют точности и надежного контроля безщеточных моторов DC.

Особенности:

• Название продукта: Доска водителя BLDC
• Ряд управления скоростью: 0-100%
• Круг обязаностей PWM: 0-100%
• Цвет: Зеленый цвет
• Модель продукта: JYQD-V6.7

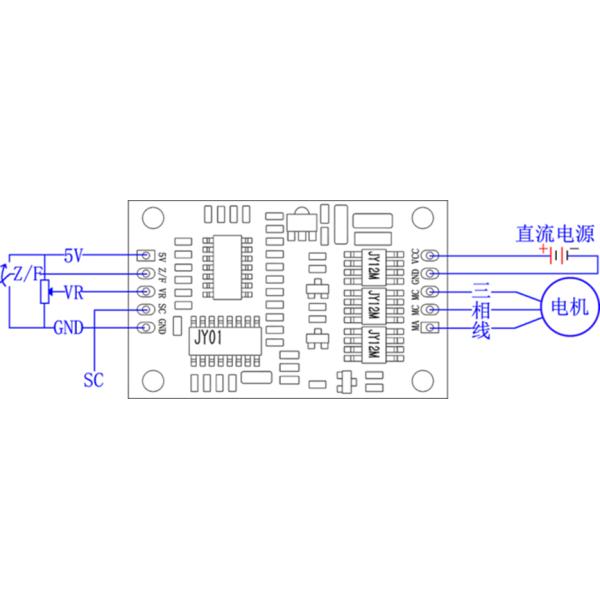

Скрутите диаграмму:

1. Порт контроля

5V -----Напряжение тока выхода доски водителя внутреннее

SC ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5V.

Z/F---- Вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR ----Порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

GND-использованный для внутреннего контроля доски привода

2. Порт силы

МАМЫ ----участок a мотора

MB ---- участок b мотора

MC---- участок c мотора

GND----DC

VCC----DC +

3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

4. Расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm

5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

Чертеж размера:

Технические параметры:

Применения:

Изготовление на заказ:

Фирменное наименование: JUYI
Номер модели: JYQD-V6.7
Место происхождения: Китай
Максимальное течение: 3A
Работая температура: -20°C~+85°C
Частота PWM: 1-20KHz
Точность скорости регулированная: ±0.5%
Рабочий потенциал: DC 12V/24V

JUYI обеспечивает ряд доск водителя мотора DC безщеточных которые конструированы для постояннотоковых безщеточных моторов. Постояннотоковая безщеточная доска водителя мотора JYQD-V6.7 отличает максимальным течением 3A, работая температурой -20°C~+85°C, частотой PWM 1-20KHz, точностью скорости регулированной ±0.5%, и рабочим потенциалом DC 12V/24V.

Доска водителя мотора JUYI постояннотоковая безщеточная идеальна для применений высокоточных и высокой эффективности мотора управлением, обеспечивающ стабилизированное представление и долгосрочную надежность. Мы обеспечиваем подгонянные обслуживание и службу технической поддержки. Пожалуйста чувствуйте, что свободно связаться мы.
