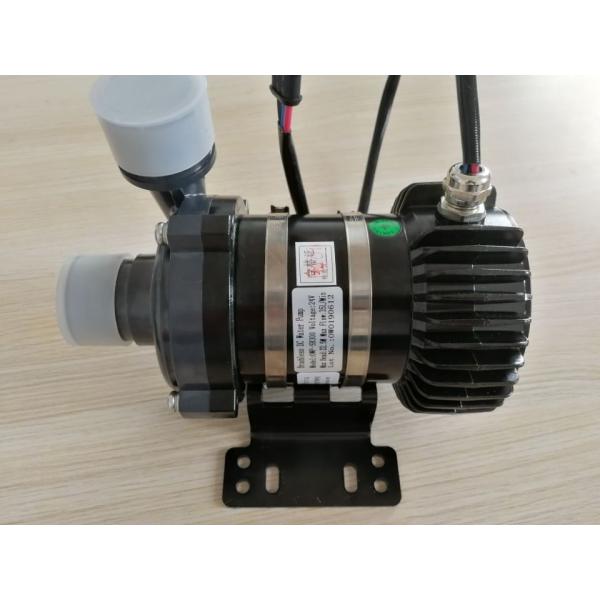

Безщеточная водяная помпа OWP-SH300
Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос
Управление PWM/МОЖЕТ ПОВЕЗТИ на автобусе (опционный)

Краткие введение и технические данные
1, электрическое применение водяной помпы:

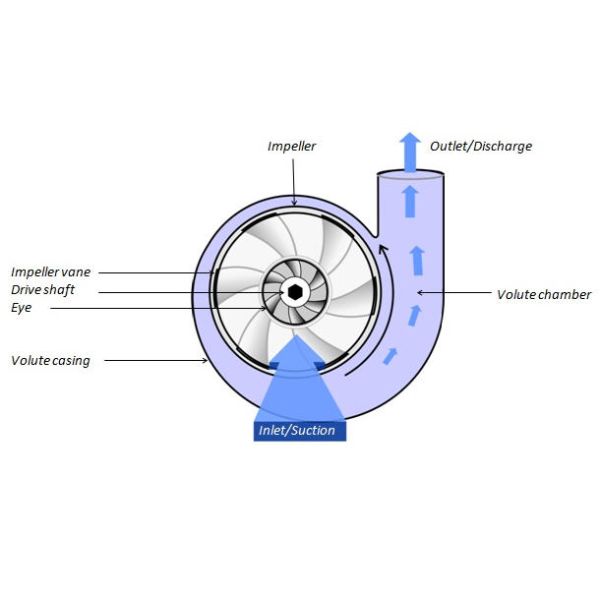

Определение центробежного насоса:
Центробежные насосы использованы для того чтобы транспортировать жидкости преобразованием вращательной кинетической энергии к гидродинамическому
энергия потока жидкости. Вращательная энергия типично приходит от двигателя или электрического двигателя. Жидкость входит в насос
турбинка вперед или близко к вращая оси и ускорена ход турбинкой, пропуская радиально наружу в камеру отражетеля или волюты (кожух), из которой она выходит.

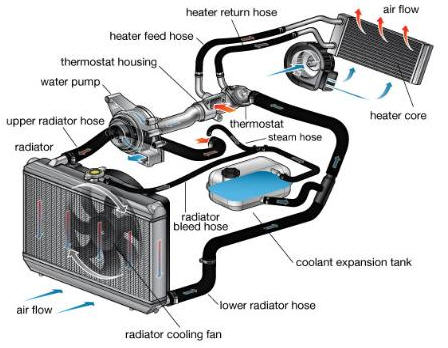

Применения:
Широко использованный в гибридном автобусе, гибрид
пассажирский автомобиль, электротранспорты, поезда,
корабли и другое топление и
охлаждая система циркуляции.

Структурные особенности:
1: Главная структура: Голова насоса, безщеточный мотор DC
и регулятор;
2: Особенности: Компактная текстура, сильное запечатывание, сильное
приспособляемостьь к окружающей среде и средствам массовой информации, структуре и
материальна коррозионная устойчивость, ударопрочное сопротивление,
с хорошей структурой тепловыделения.

1, структура водяной помпы OWP-SH300

Краткие введение и технические данные

Индекс II представления:
1, эффективность (H=20m; η≥43%);
2, пропускают (H=20m; Q≥ 2000L/H).

Индекс i представления:
Голова (H=24±1m; L/H Q=0).

Индекс III представления:
1, эффективность (H=16m; η≥52%);
2, пропускают (H=16m; Q=3100L/H)

Индекс IV представления:
1, эффективность (H=10m; η≥43%);
2, пропускают (H=10m; Q=4200L/H).

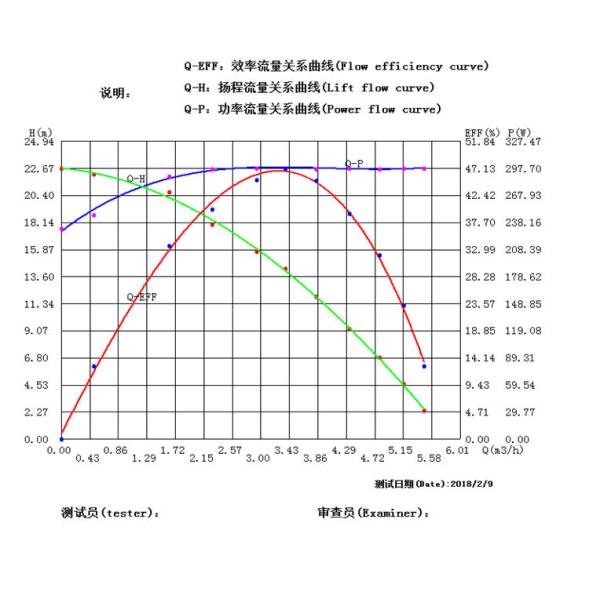

1, рабочая характеристика OWP-SH300

Подача водяной помпы OWP-SH300 & главная рабочая характеристика

2, технические данные водяной помпы OWP-SH300

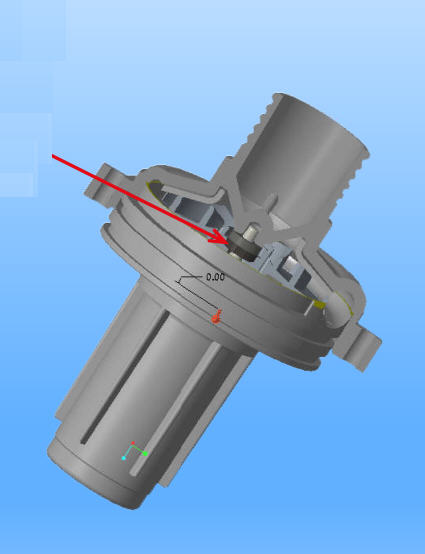

1, особенности головы водяной помпы структурные

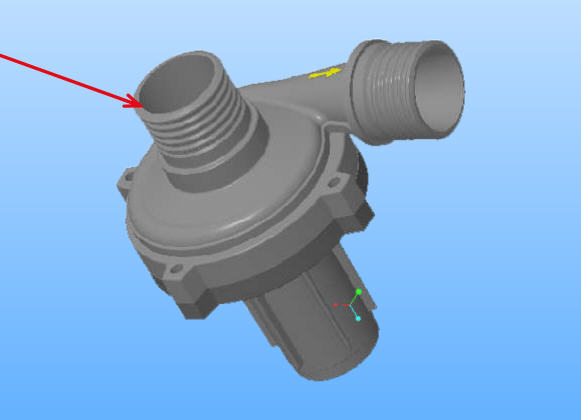

Голова насоса:
1: Камера и турбинка волюты сделанные высокопроизводительным пластиковым материалом (сопротивлением обжатия, высоко
прочность, коррозионная устойчивость);

2: Особенности низкой специфической революции
камера турбинки и структура турбинки: Ограничение потока жидкости увеличено
и влияние диверсии хорошая, небольшая гидравлическая потеря; трение сопротивления воды низко, жидкая зыбкость небольшое

3: Структурные характеристики камеры волюты насоса высоко-подъема: улучшите форму канала бегуна, угла языка волюты
и профиль волюты; Он может хорошо уменьшить потерю на вихревые токи, потерю удара и подачу двигателя бодрствования под высокое давление.

Особенности головы водяной помпы структурные
1: Длинная жизнь, высокая стойкость;
2: Высокая гидравлическая эффективность (расклассифицированное состояние ≥64%);
3: Хорошие стабильность и малошумный

4: Плоские шайбы:
Сопротивление носки керамического подшипника улучшено путем использование материала твердого сплава с высокой износостойкостью, поэтому оно улучшит стабильность и стойкость.

2: Безщеточные особенности структуры мотора
Структура мотора:

1: Снабжение жилищем нержавеющей стали ротора
загерметизированный сваренным лазером
) новый материал нержавеющей стали
устойчивый к корозии;
leakproofness b) гораздо лучшее;

2: Замотка статора:
1, уменьшает сопротивление, уменьшает
потеря тепла; 2, уменьшают
количество замоток; Уменьшите
том космоса.
c) уменьшает магнитный зазор, уменьшает
потеря магнитного потока;

Особенности мотора BLDC структурные
1, плотное уплотнение, высокая коррозионная устойчивость, сильная
средняя приспособляемостьь;
2, низкий мотор калорического значения, низкоточных и высоких
эффективность;

3: Ротор создан программу-оболочку мимо
куртка нержавеющей стали плотно с заваркой лазера полной, проведением запечатывания, коррозионной устойчивостью очень улучшатьле.

Таблица выбора параметра водяной помпы

СПЕЦИФИКАЦИЯ ЗАГРУЗКИ КАК СЛЕДОВАТЬ
