Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
Спецификации
Номер модели :
OWM22RBL
Место происхождения :
КИТАЙ
Количество минимального заказа :
5PCS
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
10000PCS/Month
Срок поставки :
4~6weeks
Упаковывая детали :
сюита для коробки экспорта
Тип замотки :
Звезда
Угол эффекта Холла :
угол 120 градусов электрический
вал бежит вне :
0.025мм
Радиальная игра :
0.02mm@450g
Осевой люфт :
0.08mm@450g
Сила Max.axial :
2Н
Диэлектрическая прочность :
500ВДК на одна минута
Сопротивление изоляции :
100MΩMin., 500VDC
Описание

мотор dc 22mm круглый безщеточный использующ для рекламировать аппаратуру



Безщеточный мотор DC одновременный электрический двигатель который приведены в действие постояннотоковым электричеством (DC) и который имеет электронно контролируемую систему коммутирования, вместо механической системы коммутирования основанной на щетках. В таких моторах, течение и вращающий момент, напряжение тока и rpm линейно связаны.



Родственные имена:
С особенностями небольшого размера, компактной текстуры, ровного управления скоростью и высокого цен-представления, серия OWM22RBL круглого безщеточного мотора широко использована в индустрии рекламы. Например, она использована для больших репроекторов.



СЕРИЯ OWM22RBLКруг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов


◆ИНДИКАЦИИ МОДЕЛЕЙ

  OWM22 RBL 45
OWM: Мотор OWO
22: Размер рамки мотора: Метрический (mm)
RBL: Круглый безщеточный мотор
45: Длина тела



◆ОБЩИЕ СПЕЦИФИКАЦИИ


Обматывая тип Звезда
Угол эффекта Холла угол 120 градусов электрический
Вал бежит вне 0.025mm
Радиальная игра 0.02mm@450g
Осевой люфт 0.08mm@450g
Максимальная радиальная сила 10N @ 10mm от фланца
Максимальная осевая сила 2N
Класс изоляции Класс b
Диэлектрическая прочность 500VDC на одна минута
Сопротивление изоляции 100MΩMin., 500VDC


◆ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ


Руководство нет. Цвет руководства Датчик руководства Функция Описание
1 Синь UL1007 28AWG Vcc Подача напряжения для датчиков залы
2 Красный Hall a 　
3 Желтый цвет Hall b 　
4 Браун Hall c 　
5 Зеленый цвет GND Смолотый для датчиков залы
6 Красный UL1007 26AWG Участок u 　
7 Браун Участок v 　
8 Черный Участок w 　



◆ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ


 Модель OWM22RBL45 OWM22RBL68
Количество поляков  88
Номер участка 3 3
Расклассифицированное напряжение тока (VDC) 24 24
Проектная скорость (RPM) 4600 3500
Непрерывный вращающий момент стойла (mN.m) 9,6 26,4
Расклассифицированный вращающий момент           (mN.m) 8 22
Расклассифицированная сила               (W) 3,8 8
Пиковый вращающий момент         (mN.m) 21 50
Пиковое течение               (A) 1,1 1,5
Линия - к - сопротивление трубопровода   (омы) 23 11,8
Линия - - линия индуктивность    (mH) 6,2 4,2
Вращающий момент постоянн       (mNm/A)30,2 35,5
Инерция ротора           (g.cm2) 0,66 1,32
Длина тела                (mm) 45 68
Масса                           (Kg) 0,07

0,12

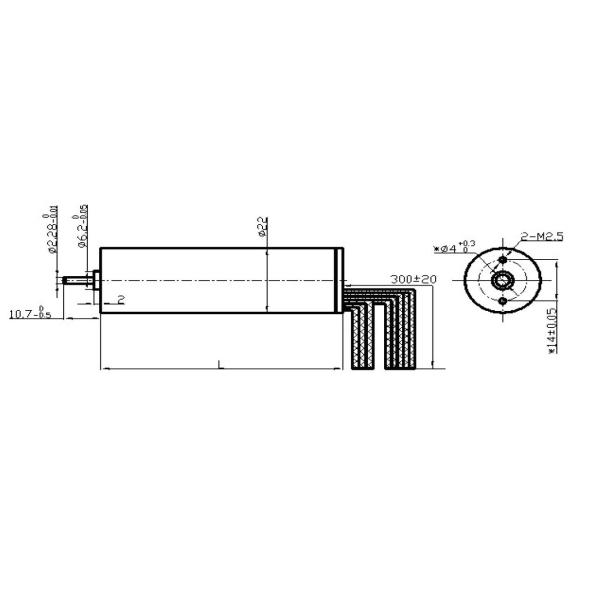

◆РАЗМЕРЫ:
Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов

Сертификат:

Круг мотора 22mm DC компактной текстуры мини безщеточный для больших репроекторов
