водитель переключателя Mosfet канала n стороны Bldc логики 450mA 850mA 3.3V совместимый высокий
водитель переключателя Mosfet канала n стороны Bldc логики 450mA 850mA 3.3V совместимый высокий
Спецификации
Номер модели :
JY21L
Количество минимального заказа :
1 набор
Упаковывая детали :
КОРОБКА ПЭ БАГ+
Место происхождения :
КИТАЙ
Срок поставки :
5-10 дней
Условия оплаты :
Т/Т, Л/К, ПайПал
Способность поставки :
1000сец/дай
Ряд поставки привода ворот :
5.5V к 20V
Источник выхода/тонет настоящая возможность :
450mA/850mA
Поставка высокой стороны плавая :
-0.3-150V
Низкая поставка стороны и главной власти :
-0.3-25V
Быстрый ход :
да
Цвет :
ЧЕРНОТА
Описание

Водитель JY21L повсюду бортовой, высокое напряжение, высокоскоростной водитель MOSFET силы и IGBT основанные на процессе P-SUB P-EPI.



Общее описание
Продукт высоковольтный, высокоскоростной водитель MOSFET силы и IGBT основанный дальше
Процесс P-SUB P-EPI. Водителя плавая канала можно использовать для того чтобы управлять N-каналом 2
MOSFET или IGBT силы независимо который работают до 150V. Входные сигналы логики
совместимый со стандартным выходом CMOS или LSTTL, вниз к логике 3.3V. Выход
водители отличают буферной ступенью высокого ИМПа ульс настоящей конструированной для минимального креста водителя
кондукция. Задержки распространения соответствуются для того чтобы упростить пользу в частоте коротковолнового диапазона
применения.


Особенности
●логика 3.3V совместимая
●Полно - рабочий к +150V
●Плавая канал конструированный для деятельности бутстрэпа
●Ряд поставки привода ворот от 5.5V к 20V
●Возможность 450mA/850mA источника/раковины выхода настоящая
●Независимый входной сигнал логики для того чтобы приспособить все топологии
●-5V отрицательное против способности
●Соответствуют задержка распространения для обоих каналов


Применения
●Водитель MOSFET или IGBT силы
●Водитель небольших и средств-силы мотора


водитель переключателя Mosfet канала n стороны Bldc логики 450mA 850mA 3.3V совместимый высокий

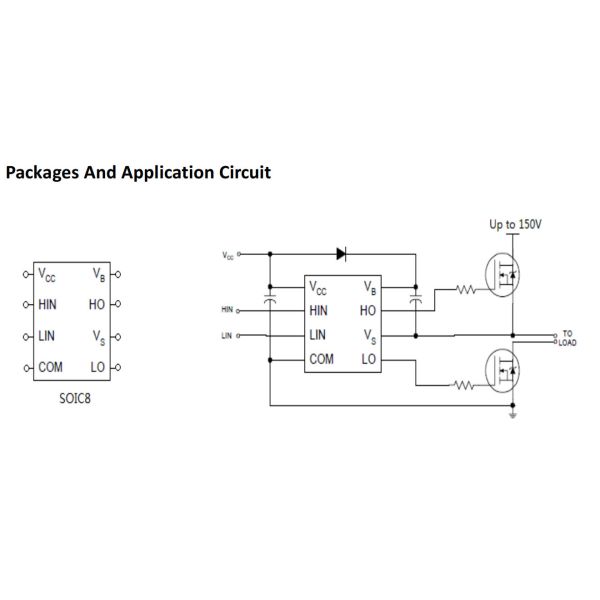

Описание Pin

Секретный номер Имя Pin Функция Pin
1 VCC Низкая поставка стороны и главной власти
2 HIN Входной сигнал логики для высокого бортового выхода водителя ворот (HO)
3 LIN Входной сигнал логики для низкого бортового выхода водителя ворот (LO)
4 COM Земля
5 LO Низкий бортовой выход привода ворот, в участке с LIN
6 ПРОТИВ Возвращение поставки высокой стороны плавая или возвращение бутстрэпа
7 HO Высокий бортовой выход привода ворот, в участке с HIN
8 VB Поставка высокой стороны плавая


Абсолютный максимум оценок

Символ Определение MIN. МАКСИМАЛЬНЫЙ. Блоки
VB Поставка высокой стороны плавая -0,3 150 V
ПРОТИВ Возвращение поставки высокой стороны плавая VB-20 VB +0,3
VHO Высокий бортовой выход привода ворот VS-0.3 VB +0,3
VCC Низкая поставка стороны и главной власти -0,3 25
VLO Низкий бортовой выход привода ворот -0,3 VCC +0,3
VIN Входной сигнал логики HIN&LIN -0,3 VCC +0,3
ESD Модель HBM 2500 V
Модель машины 200 V
PD Диссипация силы @TA≤25ºC пакета — 0,63 W
RthJA Соединение термального сопротивления к окружающему — 200 ºC/W
TJ Температура соединения — 150 ºC
TS Температура хранения -55 150
TL Температура руководства — 300


Примечание: Превышение этих оценок может повредить прибор

РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JY21L

водитель переключателя Mosfet канала n стороны Bldc логики 450mA 850mA 3.3V совместимый высокийJY21L.pdf
