Спецификации
Номер модели :
ДЖИКД-В7.3Э3-Х
Количество минимального заказа :
1
Условия оплаты :
L/C, T/T
Рабочий потенциал :
12В-36ВДК
ТЕЧЕНИЕ МАКСА РАБОТАЯ :
15А
РЕГУЛИРОВКА СКОРОСТИ ПВМ :
Частота ПВМ: 1К-10КХз, круг обязаностей 0-100%
Регулировка скорости аналогового напряжения :
0-5В
Описание
Характер продукции
JYQD-V7.3E3-H доска водителя мотора очень компактного размера BLDC с heatsink, соединителями, проводами и необходимые стандартные функции, своя благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений.
Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.
Мы предлагаем схематический чертеж, файл PCB, и службу технической поддержки. обслуживание изготовления на заказ доступное!
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC
МОДЕЛЬ НЕТ.
JYQD-V7.3E3-H
РАБОЧАЯ ТЕМПЕРАТУРА
-20-85℃
РАБОЧИЙ ПОТЕНЦИАЛ
12V-36VDC
МАКСИМАЛЬНОЕ РАБОТАЯ ТЕЧЕНИЕ
15A
РЕГУЛИРОВКА СКОРОСТИ PWM
Частота PWM: 1K-10KHz, круг обязаностей 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ
0-5V
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC
Директивы применения


1: Подтвердите что paraparameters напряжения тока и силы мотора для превышения ряда как определено.
2: Применимый к мотору dc Hall безщеточному с углом датчика Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или последовательность участка 3 мотора согласно к обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.

  •



3: JYQD-V7.3E3-H доска водителя с heatsink, соединителями, и провода, для этого может управлять мотором BLDC под 500W, но нужна нормальная вентиляция.
4: Штырь «5V» на доске водителя запрещен для подключения с внешней силой equipment.it только костюм для внешних потенциометра или переключателя для регулировки скорости, обращать и деятельности singnal swtiching.
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC

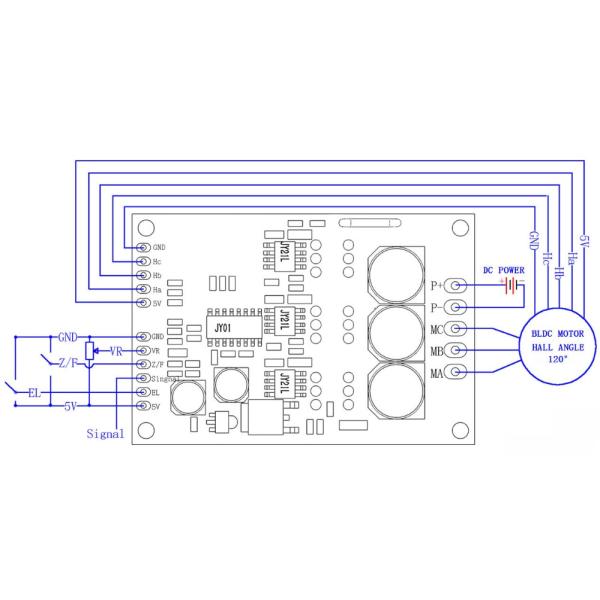

Описание проводки
1. Порт контроля
5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соедините низший уровень 0V или соединитесь с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
Выход сигнала ИМПа ульс Singnal-скорости
GND-использованный для внутреннего контроля доски водителя
2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
P- ----DC
P+----DC +
3: Порт датчика Hall
Ha--- Hall
Hb--- Hall b
Hc--- Hall c
GND---GND
5V---входной сигнал 5V
4: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

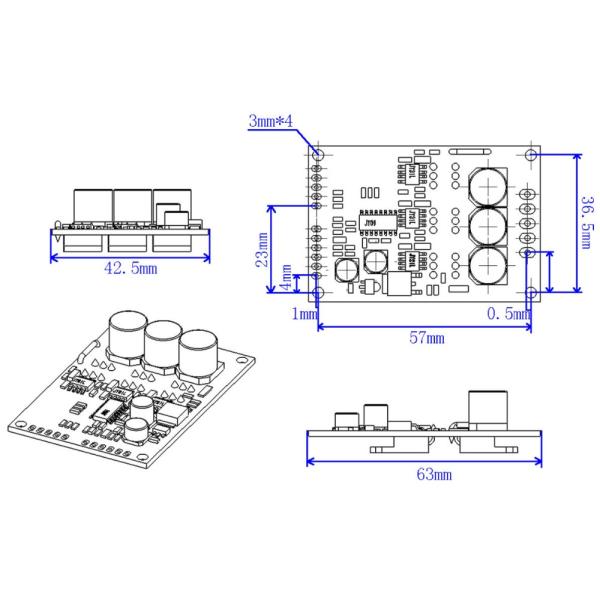

Общие размеры

Размер доски ориентированный на заказчика к вашим запросам.
доска водителя 12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC

Пожалуйста свяжитесь мы если вам нужна служба технической поддержки.
OEM, обслуживание ODM доступен!
