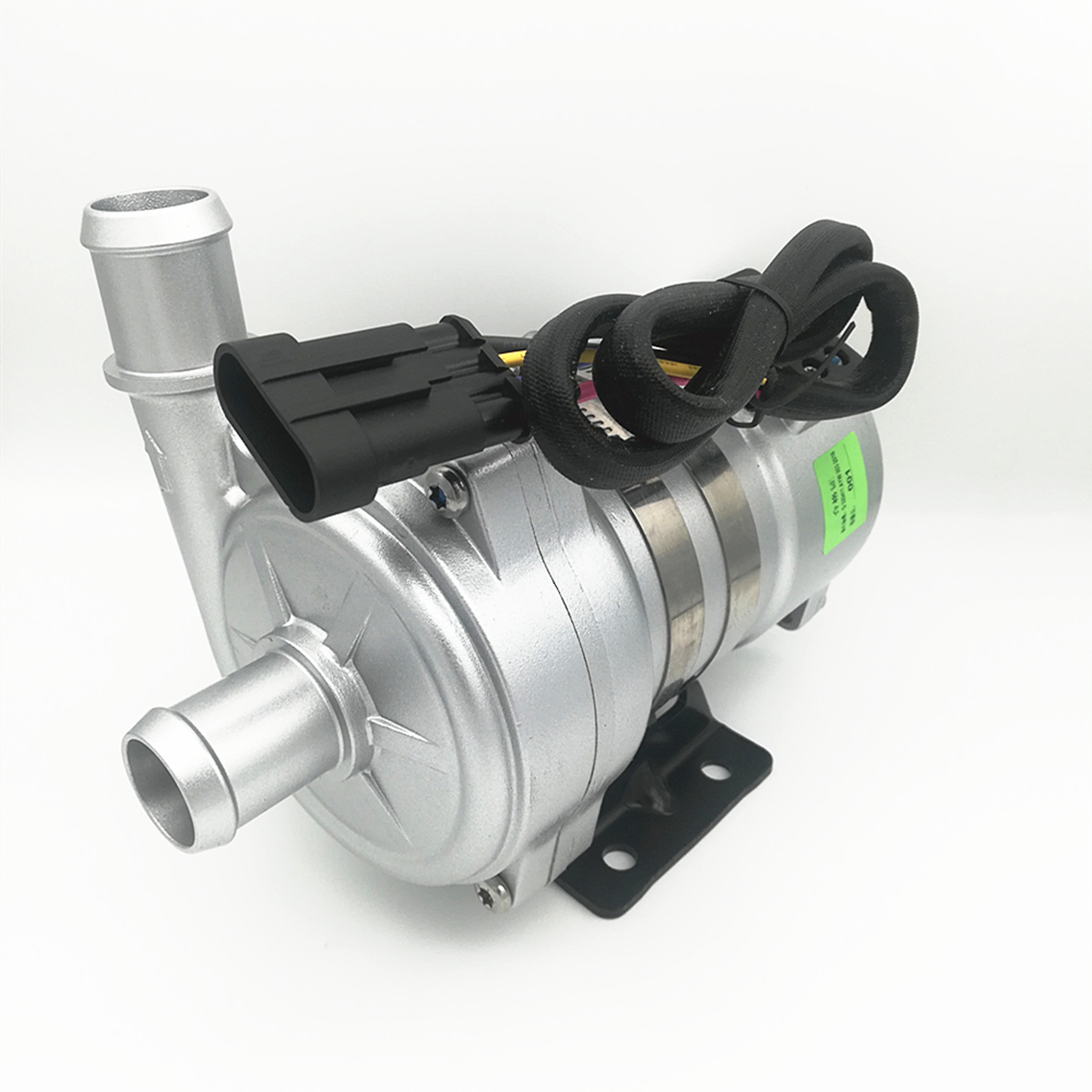

Электронный насос охлаждающего вещества серии Bextreme Shell OWP, 24V постоянного тока, высокоэффективный водонасос для хранения энергии, быстрый зарядник жидкости и BTMS

■ Применение
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах, судах и других системах отопления, хранения энергии, жидкостного охлаждения быстрого зарядки, BTMS и других охлаждающих циркуляционных систем.

■ Особенности
◆Центрифугальный насос
◆Передача магнитной силы
◆Высокоэффективный бесшовный постоянный двигатель, низкое потребление энергии, высокая эффективность, длительный срок службы.
◆С широким диапазоном температуры работы
◆Управление скоростью сигнала PWM
◆Выход диагностического сигнала
◆С постоянным регулированием потока
◆Защита от обратной полярности
◆Защита от сухого движения
◆Защита от перенапряжения и перенапряжения
◆Перегрузка, защита от перегрева

■ Двигательное устройство (включая двигатель)
Двигательный ротор: ППС пластиковый капсулированный магнит
Винты и орехи: SUS 304 из нержавеющей стали
Двигательный мотор: бесшовный двигатель постоянного тока
Моторная проволока: PPA GF
Оборудование для насоса: алюминиевый корпус для литья с пескоструйным и анодирующим способом + PE-покрытие в виде порошка.
Подвеска: сталь
Кружок для поддержки: нержавеющая сталь US 304
водонепроницаемость на основе рейтинга IP68 (en60529)

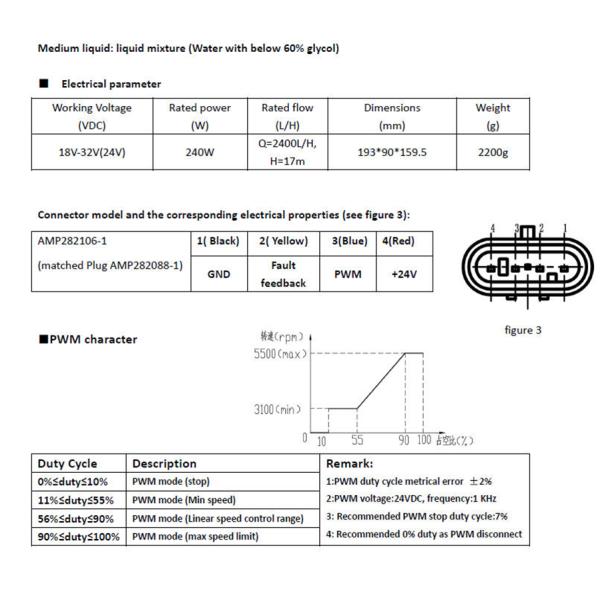

Модель соединителя: AMP282106-1 (соответствующий розетка)
AMP282088-1) Диаметр сопла:25 мм (1 дюйм)

■ Техническое описание (связанные части, контактирующие с жидкостью)
корпус насосной головки: литьевые сплавы алюминия
Импеллер: PPS+GF
Перекрытие щита: PPS+GF
Рукав вала: карборундовые композитные материалы
Волокно: нержавеющая сталь ((3CR14) волокно
Магнитное корпус: пластиковая капсула ППС
Печатная кольца: EPDM
ЭМК: класс 3
Шум: ≤ 61 дБ

■ Инструкции по монтажу
Насосы серии OWP-BL43-426T представляют собой центробежные насосы, для которых требуется предварительное заполнение,
Насос установлен в самом низком положении системы, чтобы гарантировать, что винт всегда
Погрузиться в жидкость или заполнить насос до включения.

1: Насос не должен работать в сухом режиме, даже если он может работать в сухом режиме в течение 15 минут (после 15 минут)
минуты сухого хода, он будет автоматически остановиться), сухого хода будет производить шум, также увеличивая
абразия вала и рукава вала.
2Если вы используете трубу меньшего диаметра, используйте трубу рекомендуемого диаметра, соединяющую впуск насоса.
Вход в насос шланга, из-за отрицательного давления в насосе, внешний воздух легче проникает в
насос через трубопровод, это сделает производительность насоса деградации, а также воздух
Пузыри повреждают насос.
3: С точки зрения направления входа в насос, винт вращается по часовой стрелке (см. стрелку на
выходной порт).

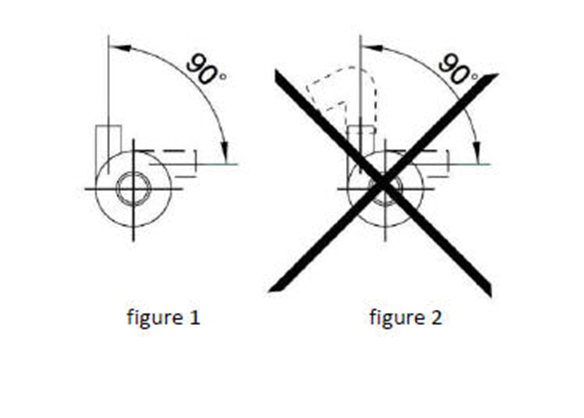

4: Насос может быть установлен вертикально или горизонтально (см. рисунок 1).
Вертикально, выход должен быть вверх.
5Для того, чтобы избежать сухого хода (воздух застрял в винтере), выходный узел насоса для воды должен быть
быть вертикальным или в верхней части колеса (см. рисунок 1).
6: Соединенная труба должна быть установлена вертикально (или без локтя в 20 см) чтобы воздух
Если выпуск трубы легко разряжается, то выпускную трубу следует использовать не ближе 90 градусов (см. рисунок 2).
7: Не может использовать морскую воду или другое тяжелое загрязнение с крупнозернистой примеси жидкости в качестве жидкости
Средний.

■ Параметр температуры
Средняя температура жидкости: от -40°C до +85°C (от -40°F до + 185°F)
Рабочая температура окружающей среды: от -40°C до +120°C (от -40°F до +248°F)
Температура хранения: от -40°C до +70°C (от -40°F до +158°F)
(до 100 °C, но это сократит срок службы)

■ Давление системы
-0, 2 - 2,5 бара (100°С).
Продолжительность службы более 20 000 часов на основе номинального напряжения и 36 °C (~ 86 °F) окружающей среды
Температура.

■ Диапазон напряжения
Номинальный водонасос 24 В, рабочий диапазон 18 - 32 В
Хотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерный или слишком
низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть
подвержены воздействию теплового излучения окружающей среды.

■ Внимание
1Рабочая температура окружающей среды: -40°C-120°C, следует стараться избегать приближения к трем элементам
каталитический, газоразрядной трубы системы и двигателя во время установки, обеспечить работу
температура окружающей среды.
2Установка насоса для воды должна быть как можно ближе к уровню воды.
Для увеличения срока службы насоса.
4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для уменьшения службы
жизнь
5. обратите внимание на чистоту воды, избегайте пробок и блокировки колеса, чтобы уменьшить
срок службы насоса

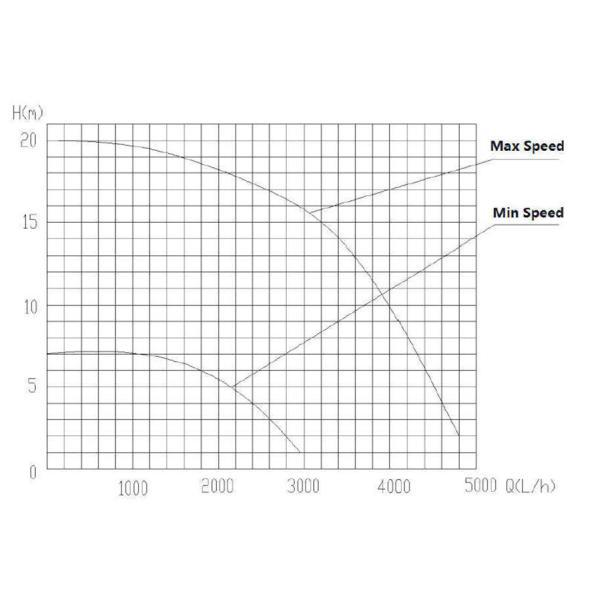

Производительность

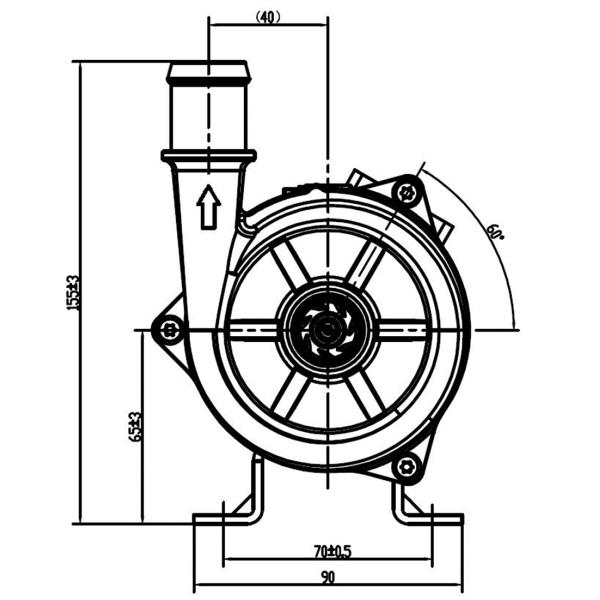

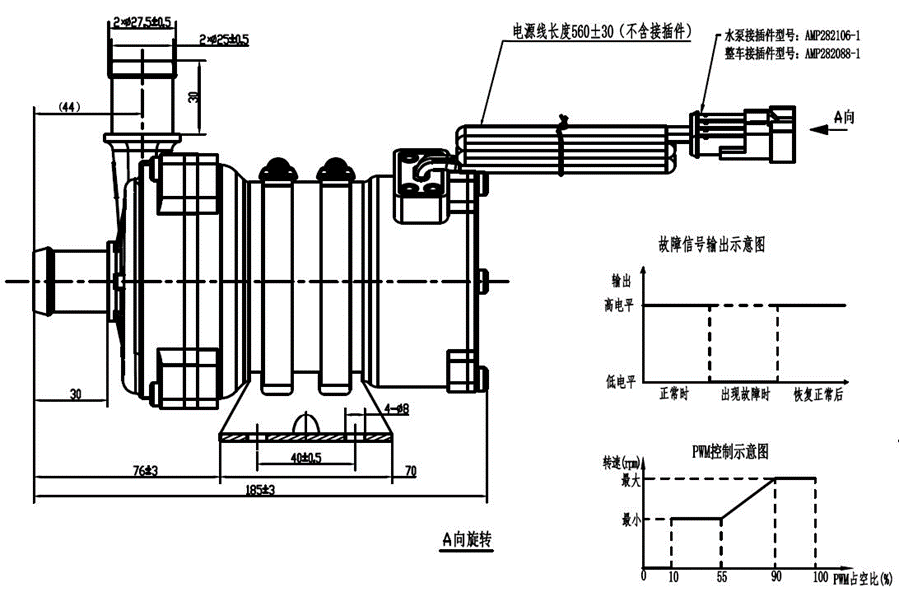

■Внешнее измерение
