Высокоэффективный 12V 24V 36V 48V DC BLDC Драйвер двигателя для электрического Funabout E-bike Электрические развлекательные автомобили

Модель No JYQD_YL01DXXXX

Применение

Электрические автомобили с управляемым приводом, велосипеды с двумя колесами, инвалидные коляски с управляемым приводом, медицинские машины, автомобили для развлечений, роботы и т.д.

Определения портов

1- Порт управления (справа) 2,54 отверстия

5 Вт ∆ Внутренний выход панели управления составляет 5 Вт.

EL ′Порт управления тормозом, реактивное линейное торможение, с функцией рекуперации энергии, аналоговое торможение напряжением 0-5V. При постоянной скорости +, чем выше тормозное напряжение,чем выше сила торможения 0-100%.

M √ скоростной выходный порт сигнала, частота импульса пропорциональна скорости двигателя (соотношение импульса связано с двигателем)

Z/F ∆Подвижные и обратные порты управления.

ВР ¢ Порт управления скоростью, аналоговое регулирование скорости напряжения 0V-5V (0-2.5V) регулирование скорости, линейное регулирование скорости от низкого до высокого.Внешний регулировщик скорости PWM должен быть совместно заземлен с панелью управления.

ГНД Внутренний ГНД контроллера

2- Ввод питания (слева): 3,96 отверстия

P+ Входной ток положительный 12V-48V (подъемная литийная батарея)

P- Входной ток отрицательный

MC/W ️ Одна из фазовых линий двигателя

MB/V 1 из фазовых линий двигателя

MA/U 1 из фазовых линий двигателя

GND

HA - один из сигналов автохолла

HB 1 из сигналов автохолла

HC 1 из сигналов автосалона

5В

3Обратите внимание, что моторная линия не должна быть слишком длинной, так как провода слишком длинная и будет помеха сигналу.

4При работе с непрерывным высоким током следует обратить внимание на теплораспределение

Диаграмма проводки

Таблица выбора

Схематическая схема продукта

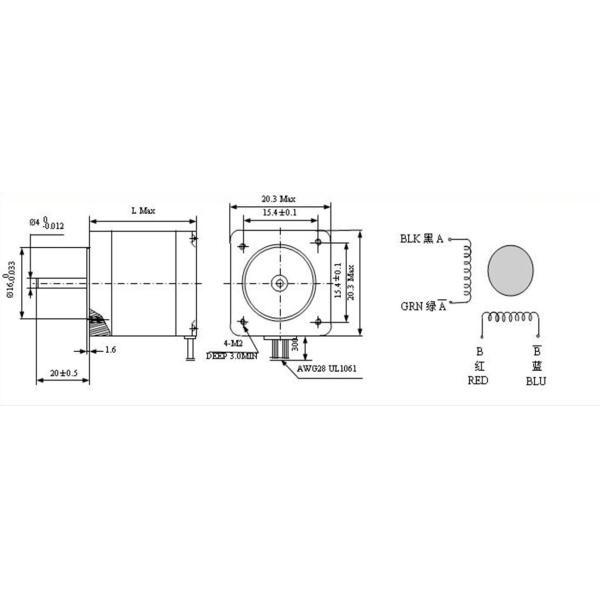

Рисунки размеров
