ASME или стена воды мембраны Ce стандартная 90 системы охлаждения котельной воды T/H CFB

Введение

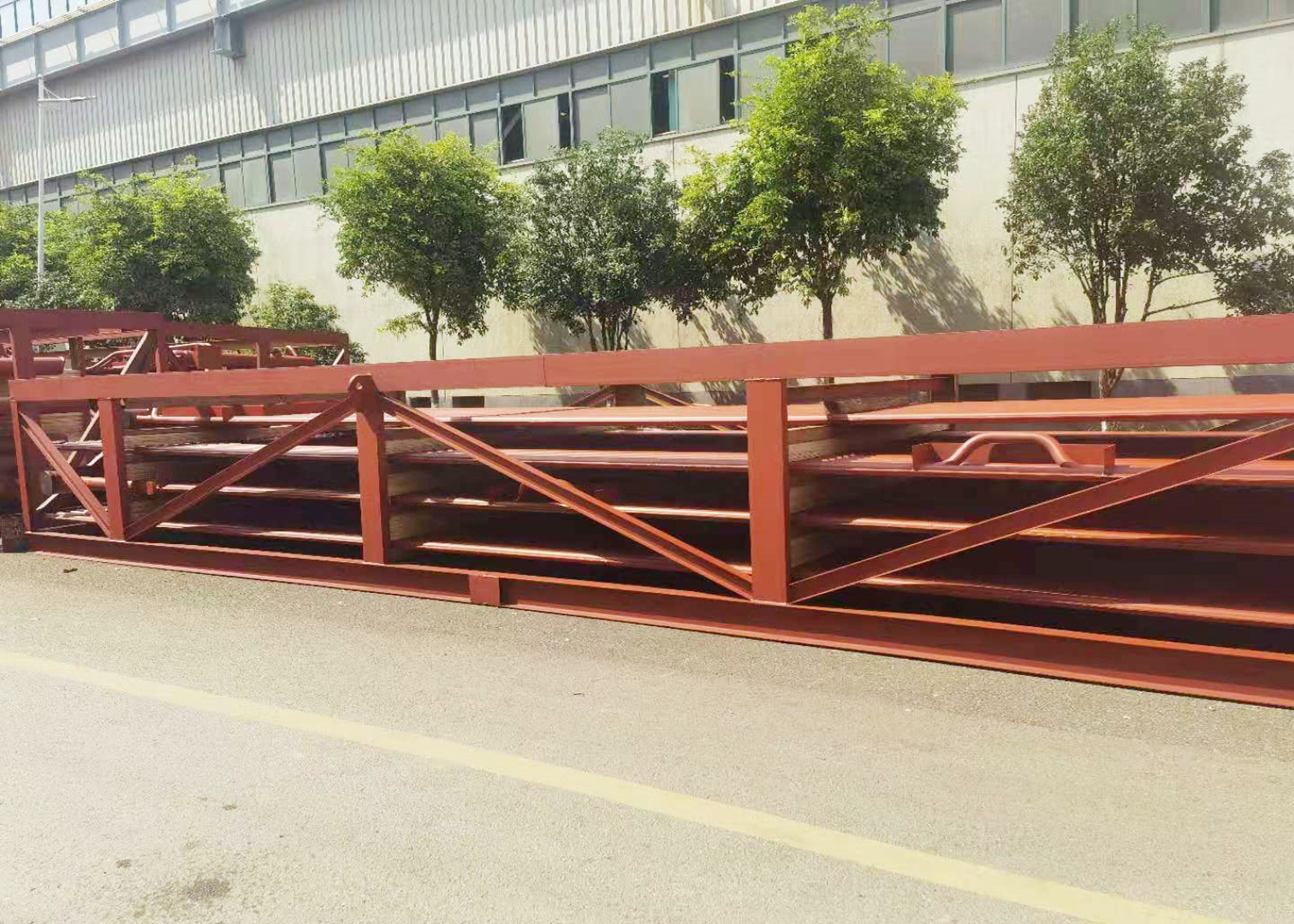

HDB обеспечивает панели стены замены, отверстия горелки, порты осмотра и двери для общего назначения и промышленных боилеров. Наша стена воды мембраны изготовлена используя сырье высокой отметки и современное производственное оборудование на нашем предварительном изготовляя блоке. Предложенный ряд доступен в различных размерах, формах и спецификациях, согласно требованиям наших esteemed клиентов. Более потом, эти поставлены к клиентам внутри пообещанные рамки времени.

Стены котельной воды стены мембраны которыми сделайте из сваренных трубок вместе с или без прокладки металла между. Эти стены формируют приложение камеры сгорания угля. Трубки стены воды также названы раздел испарителя; они содержат воду главным образом в жидкостной форме которая постепенно испаряется по мере того как она поднимает в боилер.

Преимущества стены воды мембраны

1). Гарантировать leakproofness стены печи и уменьшить воздушную течь камеры сгорания.

2). Достигнуть полного водяного охлаждения камеры сгорания, и стены воды мембраны арматуры котла преимущество, который нужно предотвратить закоксовать под условием дополнительного включения.

3). Термальная емкость запоминающего устройства небольшая, греть камеры сгорания быстр и охлаждать также быстр, который смогл сократить время остывания начала боилера и печь завершила работу с.

4). Хорошо принять верхнюю поддержанную стену охлаженную водой и она смогла уменьшить нагрузку рамок боилера, которые преимущество, который нужно свиснуть.

5) Сравненный с обнаженными трубками, стена воды мембраны улучшает абсорбционную способность жары трубок.

6) Стена воды мембраны боилера фабрики сразу смогла улучшить предварительную степень комбинации частей боилера и уменьшить рабочую нагрузку установки.

Дополнительный

Применение

Примечание

Материал и расположение стены мембраны/воды:
Печь и крыша составлены стены воды мембраны и повиснули на стальной структуре верхним вися подтяжк заголовка водяного охлаждения верхнего. Секущая поверхность печи 3170×5290mm2 и высота верхней печи 28877mm. Стена воды мембраны составлена сваривая стальной квартиры φ60×5 и 6×45. Камера сгорания сделана из стальной трубки φ60×4 и сварена со штырем для закрепления тугоплавкого материала. Верхняя часть камеры сгорания соединяется со стеной воды мембраны печи. Нижняя часть соединяется с камерой ветра водяного охлаждения и раздатчиком охлаждающего воздушного потока воды. Камера ветра водяного охлаждения составлена стальной трубки φ60 и сварила со штырями для закрепления тугоплавкого материала. Раздатчик водяного охлаждения сварен со стальной квартирой трубки φ60 и стали 6X45. Небольшие отверстия на стальной квартире соединяются с крышкой воронки.
Печь разделяет цепь циркуляции выведенной, правой, передней и задней воды. Трубка водя пара составлена стальной трубки φ133×5 и φ108×4.5. Downcomer составлен стальной трубки φ108×4.5. Установите клапан blowdown под более низкий заголовок к периодическому дуновению вниз.
