Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения
Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения
Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения
Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения
Спецификации
Место происхождения :
Китай
Количество минимального заказа :
1
Срок поставки :
90-120 день
Упаковывая детали :
Паллеты
Диаметр ядра провода :
Ф4mm-25mm
Диаметр законченного :
Ф5.0mm-30mm, основанное на твердости провода
емкость штранг-прессования :
300KG/H (голова штранг-прессования открытая)
Скорость :
80m/min
Разбивочная высота машины :
1000mm
Напряжение тока :
220V/380V/415V, 50/60Hz
Материал слоя :
PVC
Описание

Линия D90 штранг-прессования кабеля дома вне-слоя PVC для кабеля низшего напряжения



I. Использование: Штранг-прессование слоев PVC (outlayer отметило в следовать изображении желтым кругом)





II. параметр конструкции:

Нет. Деталь Параметр
1 Диаметр ядра провода Ф4mm-25mm
2 Диаметр законченного Ф5.0mm-30mm, основанное на твердости провода
3 Емкость штранг-прессования 300KG/H (голова штранг-прессования открытая)
4 Скорость 80m/min
5 Разбивочная высота машины 1000mm



III. основной вспомогательный бренд

Нет. Деталь Бренд
1 Мотор LINHAI DONGXU
2 Преобразователь частоты VEICHI
3 Редуктор ЧЖЭЦЗЯН FENJIN
4 Штанга винта ЧЖОУШАНЬ HUHONG
5 Подшипник NSK, NACHI, ASCHI, KOYO, ХАРБИН
6 Электрические компоненты ИМПОРТИРОВАННЫЙ ИЛИ ОТЕЧЕСТВЕННЫЙ ИЗВЕСТНЫЙ БРЕНД



IV. список оборудования:

Нет. Деталь Qty. Примечание
1 Катышка Ф1250-2000 оплачивает рамку 1 набор
2 Вертикальная рамка напряжения Ф100 1 набор
3 Главная машина штранг-прессования Ф90 1 набор
4 цистерна с водой 3m pre 1 набор U формирует нержавеющую сталь 304
5 цистерна с водой формы 16m однослойная u 1 набор U формирует нержавеющую сталь 304
6 Трактор Crawler Ф1600 1 набор
7 Катышка Ф1250-2000 займет рамка 1 набор
8 Шкаф основного управляющего воздействия 1 набор
  Контроль системы системы и температуры 1 набор
9 Измеряющий прибор внешнего диаметра 1 набор
10 материальная машина всасывания 125kg 1 набор
11 Машина для просушки 1 набор
12 Цвет машины



Введение V. Оборудования:

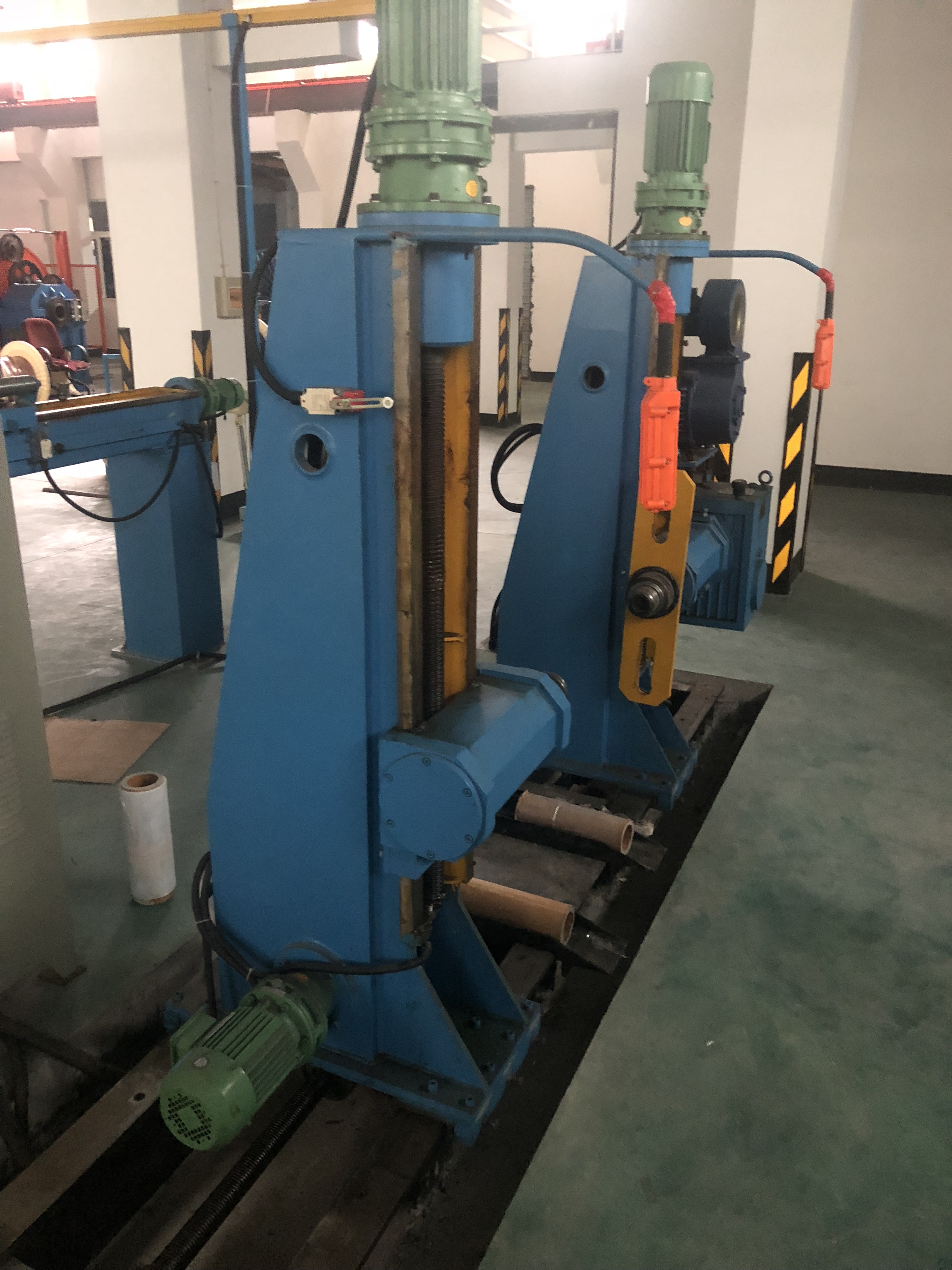

1. Катышка Ф1250-2000 оплачивает рамку

Нет. Деталь Спецификация
1 Размер катышкы 1250-2000
2 Управление напряжения Регулируемое напряжения трением, левых и правых
3 Валы покрывая путь тип Не-вала
4 Поднимаясь метод Подъем винта



Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения

2. Вертикальная рамка напряжения Ф100:

Нет. Деталь Спецификация
1 Колесо провода направляя Ф100mm
2 Материал колеса Сталь
3 Qty. колеса 5
4 Метод напряжения Обжатая весна



3. Главная машина штранг-прессования Ф70

Нет. Деталь Спецификация
1 Сила Мотор + инвертор AC 45KW
2 Коробка передач Меля шестерня ZYJ-200
3 Винт Ф90mm, L/D=26: 1, скорость: 10-110RPM, материал: SACM-2, поверхностная трудная плакировка хрома после обработки нитрирования, костюмов для штранг-прессования PVC, PE.
4 Танк винта Материал: SACM-1, поверхностная обработка нитрирования, твердость: HRC60-63, 5 пунктов измерения температуры.
5 Топление танка винта Нагрев электрическим током, 380V/50HZ, нагревая раздел 5 (AL), итог 25KW.
6 Охлаждая тип танка винта Вентилятор высокого давления центробежный, 380V/540W, каждый раздел с одним.
7 Метод штранг-прессования главный закрепляя Цепная двойная сторона зажимая тип
8 Общий размер 2700*1000*2580mm
9 Вес 2800kg



Голова штранг-прессования:

Нет. Деталь Спецификация
1 Услышанное штранг-прессование Соответствующий для двойного цвета и тонкого extrision слоя
2 Размер Стандартный (спичка умирает размер)
3 Нагрев электрическим током Кольцо топления литого алюминия, 1temperature измерение, естественный охлаждать
4 Материал S316



4. цистерна с водой 3m pre

Нет. Деталь Спецификация
1 Материал Нержавеющая сталь SUS304
2 Длина 3000mm
3 Размер танка 140mm (h) *180mm (w)
4 Регулировать движения 800mm
5 Форма танка Форма u
6 Вес 120kg



5. цистерна с водой формы 16m однослойная u

Нет. Деталь Спецификация
1 Материал Нержавеющая сталь SUS304
2 Длина 16000mm
3 Размер танка 140mm (h) *180mm (w)
4 Общий размер 8000*210*1140mm
5 Поддержка 3pcs
6 Вес 110KG



6. Трактор Crawler Ф1600

Нет. Деталь Спецификация
1 Сила Мотор + инвертор AC 7.5KW
2 Отслеживать тип Тип Crawler
3 Отслеживать скорость 80m/min
4 Отслеживать силу 1600kg
5 Общий размер 2400*780*1960mm
6 Вес 1800kg



Машина штрангпресса кабеля D90 80m/min для на открытом воздухе провода низшего напряжения

7. Шкаф основного управляющего воздействия (контроль системы системы и температуры)

Нет. Деталь Спецификация
1 Сила 380V, 50HZ, 3Phase
2 Управление производственным процессом Сила машины управлением переключателя, государство машины управлением кнопки работая.
3 Контроль температуры раздел контроля 7, таблица контроля температуры
4 Регулятор мощности Главный выключатель и каждое управление выключателя ответвления
5 Управление мотора Управление инвертора
6 Показывает управление таблицы 8 зон температуры управлением 8 контроля температуры раздела точных.
7 Контроль вспомогательных аксессуаров В одной системе управления, высокий уровень автоматизации.



8. Машина для просушки

Нет. Деталь Спецификация
1 Том 125kg
2 Тревожить Отсутствие тревожить материала
3 Контроль Управление PID, дисплей СИД



9. Материальная машина всасывания

Нет. Деталь Спецификация
1 Емкость 300kg/h
2 Диаметр питаясь трубы Ф38mm



10. Высокоскоростной принтер:

Нет. Деталь Спецификация
1 Скорость печатания 200m/min
2 Колесо печатания Наружный диаметр Ф100mm, внутреннее diameterФ20mm
3 Качество печатания UL встреч, CSA, VDE, JIS, стандарт T-MARK



11. Катышка Ф1250-2000 займет машина

Нет. Деталь Спецификация
1 Кабель займет метод Моментный двигатель занять
2 Аранжировать кабеля Привинтьте аранжировать
3 Размер катышкы 1200-2000
4 Сила Моментный двигатель + регулятор вращающего момента



12. Измеряющий прибор внешнего диаметра

Нет. Деталь Спецификация
1 Измеряя ряд 0.2-50mm
2 Скорость развертки 270 times/s
3 Разрешение 0.002mm



13. Список запасной части:

Нет. Деталь Количество
1 Винт учреждения 1 набор
2 Петля топления машины штранг-прессования 1 набор
3 Петля нагрева электрическим током прессформы 1 набор
4 Термопара 2 ПК
5 Инструменты 1 набор
