Сверхмощная штабелируя и исправляя система для кругового скотного двора

Круговые штабелеукладчик и reclaimer шабера портала главным образом использованы в строительных материалах, угле, металлургии, электричестве, порте, и других индустриях, и главным образом использованы для того чтобы штабелировать известняк или уголь и другие кусковые материалы. Консольное штабелеукладчика оборудовано с ленточным транспортером, который проходит через крышу решетки стальной структуры кругового скотного двора от ленточного транспортера на козл, и материалами входного сигнала для того чтобы завершить штабелировать кольца конический через ленточный транспортер на консольном штабелеукладчика; Reclaimer выполняет исправляя работу через 3 соединяя процесса: путешествовать система, система luffing, и система шабера. Reclaimer шабера выскабливает материалы в конический хоппер под центральным столбцом вдоль наклона кучи и выводит наружу материалы через вибрируя фидер и подземный ленточный транспортер.

Особенность

Главные компоненты круговых штабелеукладчика и reclaimer

1. Штабелировать стальную структуру, консольный ленточный транспортер

Консольный штабелеукладчик принимает центральный столбец как центр, один конец ленточный транспортер с консольной стальной структурой, и другой конец коробка противовесу. Средняя штабелируя часть slewing соединена с центральным столбцом путем slewing подшипник, и штабелеукладчик может вращать путем цеплять шестерню на slewing водителе с шестерней на центральном столбце. Материалы входя в круговой скотный двор разгружены на голову консольного ленточного транспортера и сразу штабелированы к скотному двору. Штабелеукладчик вращает на некотором угле для наклона штабелируя до тех пор пока он не штабелирован в кольцевую кучу.

2 главных структурных типа консольного штабелеукладчика, консольного фиксированного типа и консольного luffing типа.

Сравнение 2 типов штабелеукладчиков:

2. Столбец короля и slewing механизм круговых штабелеукладчика и reclaimer

Столбец короля reclaimer штабелеукладчика расположен в центре кругового скотного двора. Важный компонент reclaimer штабелеукладчика. Оно не только носит нагрузку главных компонентов и козл входного сигнала но также центр установки компонентов. Поэтому, свои производство и требования к инсталляционного процесса очень высоки. Он сделан собранной стальной пластины свернутой в цилиндрическую форму и сваренной и. Общего назначения модель обеспечена со штабелируя стальной структурой, завальцовкой нося для штабелируя роторной части, и сопротивлением кабеля соединяя различные части оборудования


3. Штабелеукладчик портала

Reclaimer шабера портала главным образом составлен портала, путешествующ механизм, исправляющ luffing механизм, и reclaimer шабера. Портал главный компонент вращения, luffing, и поддержки нагрузки reclaimer шабера. Reclaimer шабера установил под портал. Luffing механизм принимает механическое типа ворот, и один конец портала соединен с центральным столбцом подшипником ролика, другой конец поддержан на круговом следе на верхней части подпорной стенки скотного двора, и вращение reclaimer управляется колесом путешествовать на круговом следе. Reclaimer портала имеет крепкую структуру, и больший часть из веса портала принесена подпорной стенкой, которая значительно улучшает государство стресса центрального столбца и делает деятельность более надежным.


4. Механизм luffing Reclaimer:
Luffing механизм составлен задающего усилителя, собрания барабанчика, двойной веревочки стального провода, и сооружая электрических обнаружения и системы управления. Luffing деятельность reclaimer шабера выполнена через сооружая механизм, для того чтобы достигнуть цели наслоенный исправлять.
Luffing механизм использует двойную замотку веревочки стального провода одиночную, и механизм баланса принят на пересечении 2 веревочек стального провода для обеспечения что сбалансирован стресс левых и правых веревочек стального провода и работа более безопасна.
Задающий усилитель luffing механизма механически управляется преобразованием частоты и регулировкой скорости точно для того чтобы контролировать изменение амплитуды, для того чтобы контролировать изменение исправляя количества. Для обеспечения безопасности и точного и надежного располагать сооружая механизма, задающий усилитель принимает двойную систему торможения

5. Reclaimer шабера

(1) reclaimer шабера принимает цепное колесо для того чтобы управлять цепью ролика, и после этого приводы с цепной передачей ролика шабер для того чтобы исправить. Этот метод имеет большую тракцию, небольшое линейное сопротивление, и стойкость. Исправляя исправлять и транспорт метода интегрируя.
(2) шабер зафиксирован на двойном цепном механизме, и цепное колесо управляется мотором на заде для кругового движения. Шабер выскабливает материалы на нижней части штабелеукладчика в конический хоппер на нижней части столбца короля.

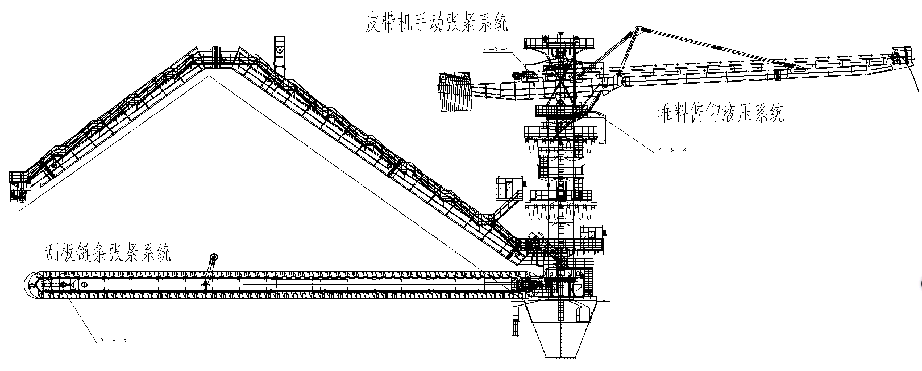

6. Гидравлическая система

Гидравлическая система reclaimer штабелеукладчика главным образом включает гидравлическую систему luffing штабелеукладчика, гидравлическую систему цепи шабера напрягая, и гидравлическую систему ленточного транспортера ручную напрягая
Luffing гидравлическая система контроля составлена основного блока мотора насоса, блока модулирующей лампы, цилиндра масла, собрания масляного бака, гидравлических аксессуаров, и гидравлических трубопроводов. Трубопровод luffing цилиндра оборудован с предохранительным клапаном повреждения трубопровода и группой предохранительного клапана.
Напрягая гидравлическая система управлением цилиндра составлена группы мотора насоса, группы модулирующей лампы, аккумулятора, цилиндра масла, собрания масляного бака, гидравлических аксессуаров, и гидравлических трубопроводов. Напряжение напрягая цилиндра может быть отрегулировано соответствуя давлени-уменьшая клапаном.
