Расширительный фланец с поднятой поверхностью DN15, класс 200, легированная сталь, ASTM A182F2, Щепка

Краткие сведения

Что такое расширительный фланец

Расширительный фланец, сокращенно EXPF, похож нафланец приварной горловиныно с расширением ступицы до большего размера (на один или два размера).Если у вас ограниченное пространство или вам просто нужно подключиться к большемутрубкаразмер, он обеспечивает удобный способ для оборудования,насосыа такжеклапаны.Он может заменить использование фланца и редуктора.Номинальные значения давления и размеры соответствуют стандарту ANSI/ASME B16.5.Этотфланецимеетподнятое лицо.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ РАСШИРИТЕЛЬНОГО ФЛАНЦА

Тип:Расширительный фланец

Размер:от ½” (15 НБ) до 48″ (1200 НБ)

Учебный класс:150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. д.

DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

БС:БС4504, БС4504, БС1560, БС10

Поставить в известность:SORF, WNRF, BLRF, SWRF, соединение внахлестку, резьбовое соединение, уменьшение, зрелище и т. Д.

Стандарт:ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, ГОСТ-12820

Покрытие/обработка поверхности:Антикоррозийная краска, масляная черная краска, желтая прозрачная, оцинкованная, холодное и горячее цинкование

Тип соединения:Соединение кольцевого типа, соединение внахлестку, торцевое соединение с выступом, плоское торцевое соединение, большое соединение с наружной и внутренней поверхностью, маленькое соединение с наружной резьбой, большое, соединение с выступом и канавкой, небольшое соединение с выступом и канавкой

Тип поверхности фланца:Плоская поверхность (FF), приподнятая поверхность (RF), кольцевое соединение (RJT)

Габаритные размеры:ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи

Упаковка:Без фумигации или фумигации фанеры/деревянного поддона или футляра

Использование/приложения:Нефтяное месторождение, оффшор, водная система, судостроение, природный газ, электроэнергия, трубопроводные проекты и т. Д.

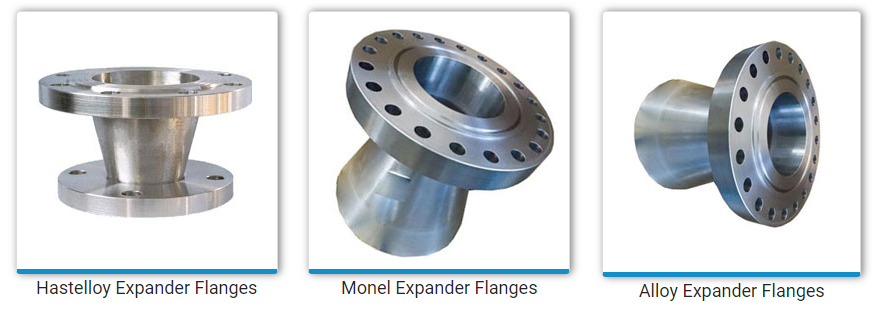

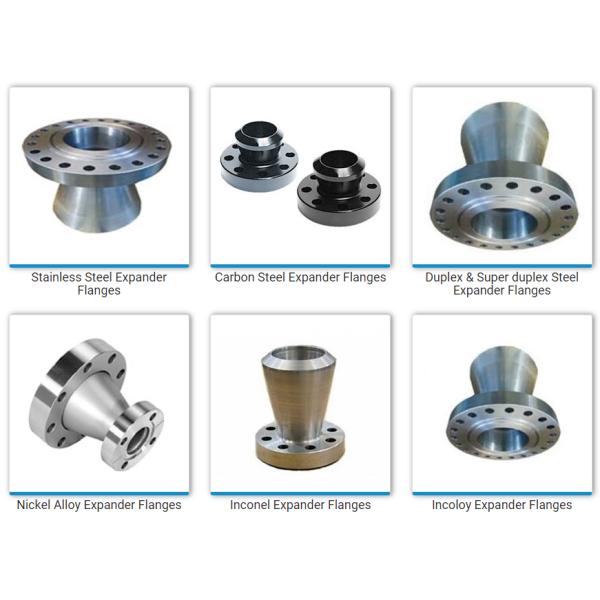

МАТЕРИАЛЫ, СТАНДАРТЫ И МАРКИ ФЛАНЦЕВ РАСШИРИТЕЛЬНЫХ

Расширительный фланец из нержавеющей стали:ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплексный стальной расширительный фланец:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Супердуплексный расширительный фланец:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланец расширителя из никелевых сплавов:ASTM SB564, SB160, SB472, SB162 – никель 200 (UNS № N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № , N08800), Inconel 825 (UNS № N08825), Inconel 600 (UNS № N06600), Inconel 625 (UNS № N06625), Inconel 601 (UNS № N06601), Hastelloy C 276 (UNS № N10276), Сплав 20 (UNS № N08020)

Расширительный фланец из медных сплавов:ASTM SB 61, SB62, SB151, SB152 – UNS № C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS № C 10100, 10200, 10300, 10800, 12000, 12200

Расширительный фланец из сплавов:СПЛАВ 20, СПЛАВ C, СПЛАВ C276, СПЛАВ B2

Расширительный фланец из низкотемпературной стали:ASTM A350 LF2, LF3, LF6

Фланец расширителя высокой производительности:АСТМ А694 Ф42, Ф52, Ф60, Ф65, Ф70

Расширительный фланец из углеродистой стали:ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Расширительный фланец из легированной стали:ASTM / ASME A/SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

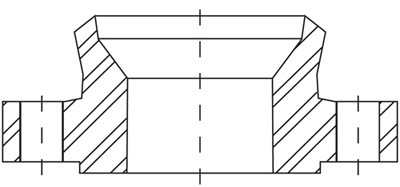

Размеры

Упаковка расширительных фланцев

Расширительные фланцы упакованы в полиэтиленовый пакет по отдельности, десять штук обернуты водонепроницаемым материалом и связаны нейлоновой веревкой.На внешней стороне упаковки имеются четкие этикетки, облегчающие определение количества и идентификатора продукта. Во время эксплуатации и транспортировки соблюдается особая осторожность.

Предотвратите любые повреждения.
При транспортировке изделия маркируются, упаковываются в полиэтиленовые пакеты и закрываются в картонные ящики или морские деревянные ящики.

фанерный корпус, поддон и по требованию заказчика
