Основной технический параметр

Спойте ядру наружный диаметр 7-20мм

Макс кладя наружный диаметр Φ60мм

Скорость вращения 200р/мин

Скорость 160м/мин максимальной тракции линейная

Гусеница 2000кг

Размер ПН1250 оплаты-

Займите размер ПН1600-ПН2500

Управляя мотор 45кВ (АК)

Связывающ мотор тесьмой 4.0КВ (АК)

Займите мотор 60Н•М

Компонент

ПН1250 центральная оплата- 1сет

1250/3Б клетка 1сет

Подкладка кольцевой матрицы 1сет

Неметаллическая связывая тесьмой голова 1сет

Механический счетчик 1сет метра

Гусеница 1сет

Тип столбца Φ2500 займет с траверсированным 1сет

Механическая система передачи 1сет

Электрическая система управления 1сет

4 структура и спецификации

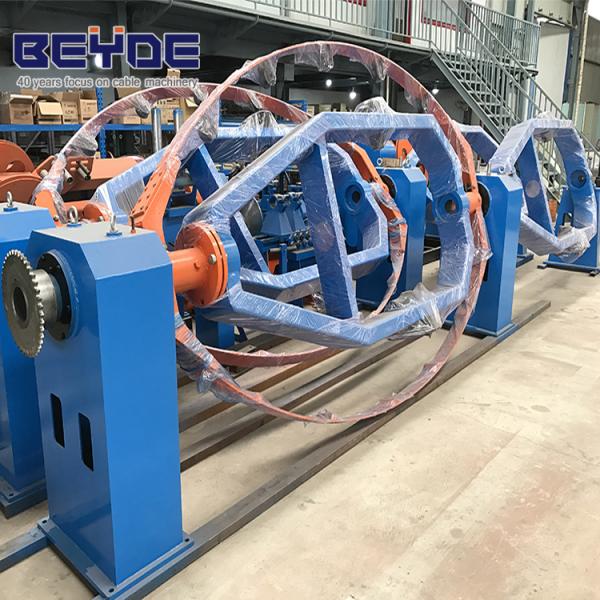

4,1, клетка 1250/3Б

4.1.1 скорость вращения 200р/мин

4.1.2 продевать нитку диаметр отверстия 30мм

4.1.3 оба сторона вашгерда принимает поддержку подшипника, тип столбца зажимая катушку, с механическим запирающим устройством.

4.1.4 напряжение оплаты- принимают механическое управление трением, и регулируемое

4.1.5 смычок страндинг принимает особенную сталь или высокопрочный материал смолы.

4.1.6 нажмите и тип защитный чехол тяги принят, и защитный чехол блокировать с электрическим прибором блока, после конца защитный чехол после этого включает

4.1.7 клетка управляется осью земли, приурочивая поясом и одновременным ременным шкивом.

4.1.8 клетка принимает многосекционный, пневматический тип систему торможения дис.

4.1.9 перед клеткой оборудованной с стойкой завалки.

4,2 подкладка кольцевой матрицы собрания

4.2.1 держатель оборудован с медленно двигать кнопка.

4.2.2 отдельно помещенная двойная подкладка кольцевой матрицы собрания, расстояние регулируема.

4,3 неметаллический связывая тесьмой прибор

4.3.1 максимальный рпм связывать голову тесьмой 416р/мин

4.3.2 соответствующий связывая тесьмой размер Ø400×Ø52× пояса (20-60) мм

4.3.3 связывать катушку тесьмой формы 3, тип тангенса

4.3.4 управляющ мотором АК 4.0кв отдельно, управление инвертора, одновременные контроли системы своя деятельность с блоком в некоторой пропорции для того чтобы получить различные тангажи.

4.3.5 оборудованный с пневматической системой торможения

4,4 механический счетчик метра

4.4.1 диаметр встречного колеса 500мм

4.4.2 максимальная длина 9999м дисплея

4.4.3 одиночное колесо, вертикальный механический счетчик метра, вход и выход оборудованные с роликом проводника.

4,5 гусеница (пожалуйста подтвердите, если вы главным образом делая кабель АБК, тогда тон-ось лучшие), то

4.5.1 максимальная сила 2000кг тракции

4.5.2 максимальная линейная скорость 160м/мин.

4.5.3 переносы 36 скорости тракции

4.5.4 принимает пневматическую гусеницу, пневматическое обжатие кабель, пневматический затягивающ поясы.

4,6 тип столбца Φ2500 займет с траверзой

4.6.1 нагружая тип тип столбца, электрический зажимать

4.6.2 соответствующий размер ПН1250-ПН2500 катушкы

4.6.4 вес максимальной загрузки 15т

4.6.5 электрические подниматься и зажимать, столбец 2 могут подниматься одновременный или отдельно, подниматься и зажимать оборудованный с прибором предохранения от безопасности.

4,7 центральный прибор оплаты- ПН1250

4.7.1 соответствующий размер ПН1250 катушкы

4.7.2 тип оплата-, электрические подниматься и зажимать, и регулируемый механический механизм управления столбца напряжения трением.

4.7.3 отдельно установленный, не соединенный с клеткой.

4,8 электрическая система управления

4.8.1 сила: система 3-фраз-5-проводов, 380 (±10%), 50Хз.

4.8.2 главный мотор принимает управление инвертора, обматывая принимает управлять моментного двигателя.

4.8.3 части низшего напряжения электрические главным образом принимают бренд «Чинт».

4.8.4 главный мотор принимает Сименс бета, управление инвертора Сименса. И ПЛК и экран касания принимают Сименс.

5. Направление деятельности: правая машина, середины смотря на машину, левая сторона оплата-, и право займет.
