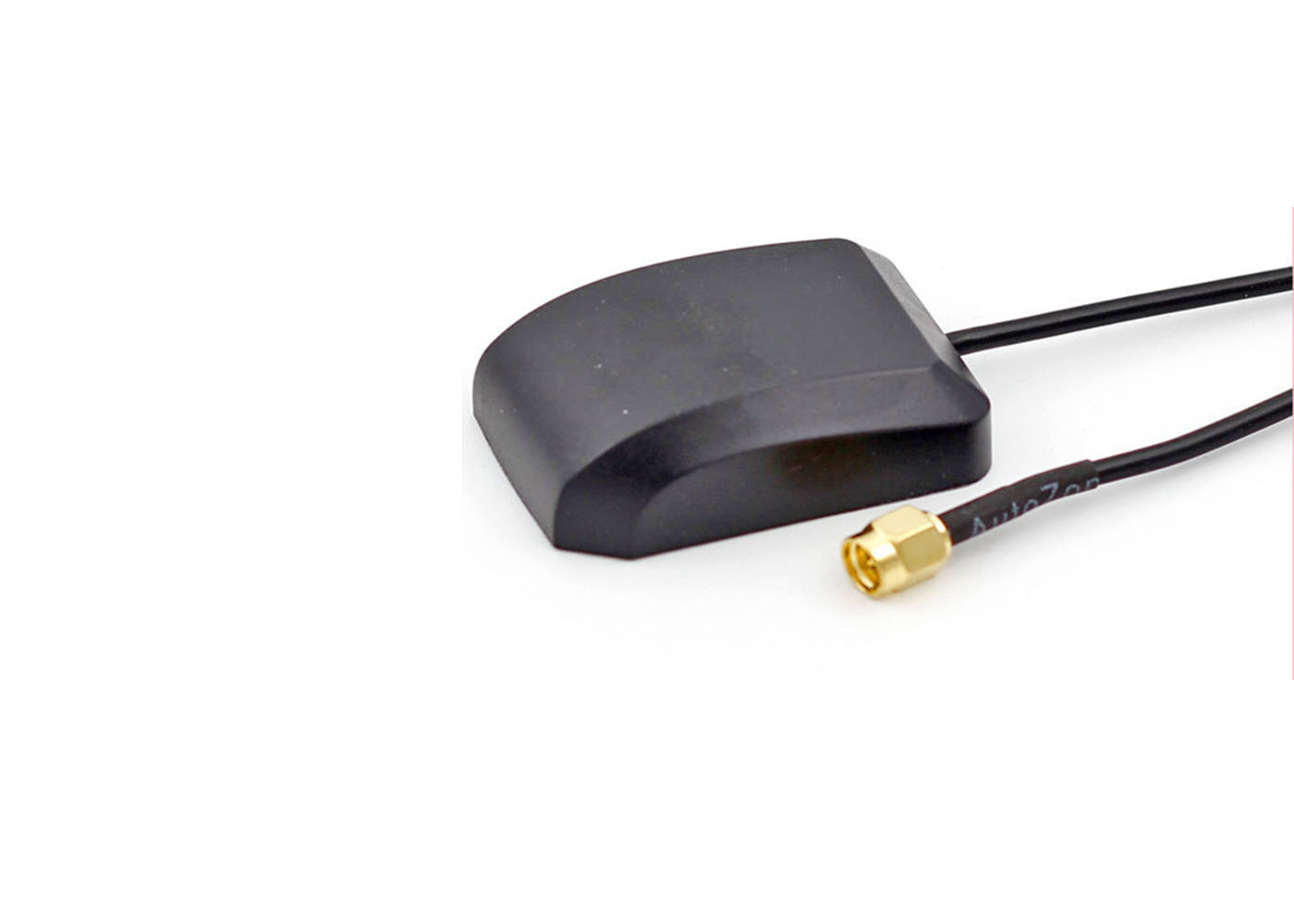

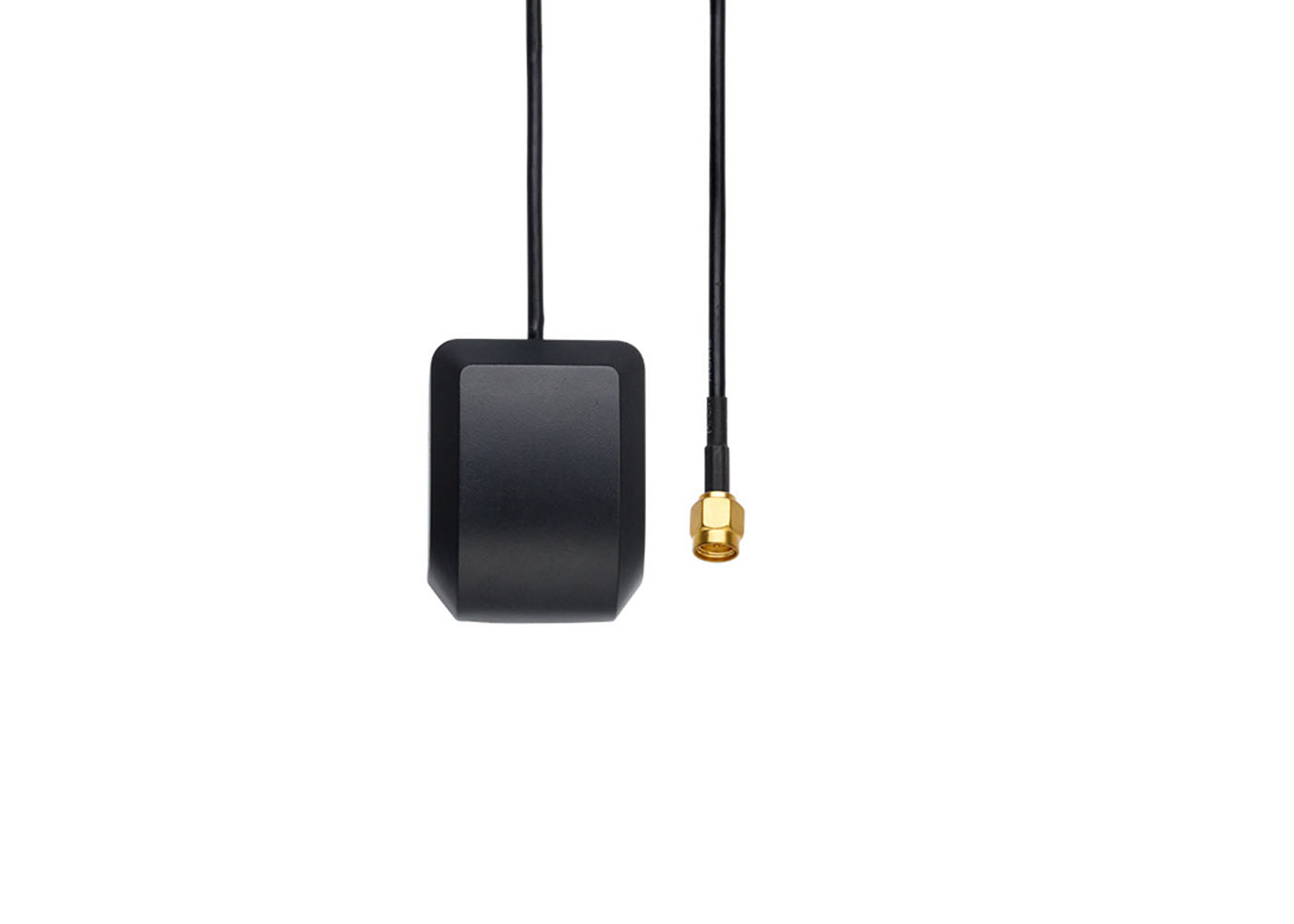

Антенна внешней антенны 1575.42mhz GPS мужчины RG174 GPS антенны SMA GPS активная

Внедрение продукции

GPS терминал для располагать или навигации путем получать спутниковые сигналы. Антенну необходимо использовать для того чтобы получить сигнал. Сигналы GPS спутниковые разделены в L1 и L2, с частотами 1575.42MHZ и 1228MHZ, соответственно, где L1 открытый штатский сигнал, и сигнала поляризованно по кругу. Сила сигнала о -166dBW, которое относительно слабый сигнал. Эти характеристики определяют подготовить особенную антенну для приема сигналов GPS.

Параметры:

Классификация

⒈От режима поляризации, антенна GPS разделена в вертикальную поляризацию и круговую поляризацию.

С настоящей технологией, влияние вертикальной поляризации нет столь же хороший как круговая поляризация. Поэтому, за исключением специальных случаев, антенны GPS будут использовать круговую поляризацию и линейную поляризацию.

⒉Антенны GPS разделены во внутренние антенны и внешние антенны по отоношению к размещению.

Устанавливая положение антенны также очень важно. Более предыдущие handhelds GPS главным образом использовали антенны eversion. В это время, антенны по существу были изолированы от всей машины, и EMI едва ли повлиял на их, и спутниковое влияние приема было очень хорошо. С тенденцией миниатюризации, антенны GPS главным образом встроенный. В это время, антенна должна быть прежде всего приборами металла. Раковину необходимо покрыть и хорошо заземлить, далеко от источников взаимодействия EMI, как C.P.U., SDRAM, карта SD, кристалл, DC/DC.

Применение автомобиля GPS станет больше и больше общим. Внешняя оболочка автомобиля, особенно взрывозащищенного фильма автомобиля, серьезно препятствует сигнал GPS. Внешняя антенна с магнитом (который можно прикрепиться в крышу автомобиля) очень необходима для автомобиля GPS.

3. От аспекта электропитания, оно разделено в активное и пассивное.

Внешний GPS активная антенна. Например, антенна GPS гаммы внешняя по существу активная антенна. Пассивная антенна не содержит усилитель LNA, как раз тело антенны.

Основные факторы влияя на представление антенны GPS следующие аспекты

1. Керамический лист: Качество керамического порошка и процесса спекать сразу повлиять на свое представление. Керамические обломоки в настоящее время на рынке главным образом 25 × 25, 18 × 18, 15 × 15, 12 × 12. Большой зона керамического листа, большой диэлектрическая константа и более высокий частота резонанса, лучший влияние принятия. Керамические части главным образом квадратного дизайна, обеспечить что резонанс в XY направлении по существу это же, для того чтобы достигнуть влияния равномерно собирать звезды.

2. серебряный слой: Серебряный слой на поверхности керамической антенны может повлиять на частоту резонанса антенны. Идеальная частота обломока GPS керамическая точно понижается на 1575.42MHz, но частота антенны очень впечатлительна к окружающей окружающей среде. Особенно когда она установлена во всю машину, частоту серебряного покрытия необходимо отрегулировать для того чтобы отрегулировать ее к 1575.42MHz. Поэтому, когда антенны приобретения изготовителей антенны GPS, они должны объединить с изготовителями антенны и обеспечить образцы для испытывать.

3. Пункт питания: Керамическая антенна собирает сигнал резонанса через пункт питания и отправляет ее к задней части. Должный к соответствовать импеданса антенны, пункт питания нет вообще в центре антенны, но сделать небольшие регулировки в XY направлении. Такой метод соответствовать импеданса прост и не увеличивает цену. Двигающ только в направлении одиночной оси вызывает антенной одно-смещения, и двигающ в обе оси вызывает двух-смещением.

4. Усилительное звено: Форма и зона PCB нося керамическую антенну. Должный к характеристикам земл-отскока GPS, когда предпосылка земля × 7cm 7cm непрекращающийся, эффективность антенны заплаты можно увеличить. Хотя она ограничена факторами как структура возникновения, она должна попробовать поддерживать значительную площадь и равномерную форму. Увеличению схемы усилителя необходимо соответствовать конечному увеличению LNA. GSC3F Sirf требует что общий доход прежде чем сигнал ввода не будет должен превысить 29dB, в противном случае oversaturation сигнала произведет само-возбуждение.
