Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности
Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности
Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности
Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности
Спецификации
Номер модели :
плита 013
Место происхождения :
Графство Mengcun, провинция Хэбэя
Количество минимального заказа :
1 часть
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
400000 частей/месяц
Срок поставки :
7-15 дней работы
Упаковывая детали :
Деревянные случаи
Покрытие :
Краска масла черная, антиржавейная краска, оцинковывает покрытое, желтое прозрачное, холодное и горя
Размер фланца плиты ASME B16.5 :
1/2» (N.B. 15) до 48" (1200NB) DN10~DN5000
Стандарты фланцев :
ДИН
Оценка давления фланца плиты :
Класс 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Оборудование :
Машина, гибочная машина прессы, нажимая машину, электрическую скашивая машину, Песк-взрывая машину e
типы фланцов плиты трубы :
Выкованный
Тест :
Спектрограф прямого отсчета, гидростатическая испытывая машина, детектор рентгеновского снимка, дете
Экспорт к :
Ирландия, Сингапур, Индонезия, Украина, Саудовская Аравия, Испания, Канада, США, Бразилия, Таиланд,
Описание

Фланец плиты трубы нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности



Обычно, стандарт DIN сопроводит оценку номинального давления, которая в примере фланца PN6 DIN 2573 бар приблизительно 6. Пока фланцы имеют много функций, тип используемых фланцов определит свою пользу в любом применении. Обычно, фланец PN6 DIN 2573 слепой использован к выключению или расгерметизирует клапан в пронзительной системе, таким образом эффектно отключая подачу средств массовой информации поперек. Этот стандарт DIN покрывает оценки давлени-температуры, маркировку, материалы, размер фланца стандарта DIN 2573, допуски, испытание, вместе с различными методами обозначенных отверстий для фланцов трубы так же, как для служить фланцем штуцеров.



Что фланец PN6 DIN 2573?



Для того чтобы изготовить фланец PN 6 dn 100 DIN 2573, материалы как Inconel, Incoloy, Monel, никель, Hastalloy, титан, нержавеющая сталь, сталь углерода, сталь выплавленная дуплекс-процессом так же, как легированная сталь использованы изготовителями делают хорошие качественные фланцы. Однако, наиболее обыкновенно используемые сплавы среди их использовали для продукции фланца DIN 2573 нержавеющая сталь и сталь углерода, если требуется, покупатели может выбрать от любое одного из следующего ie поверхностных покрытий. Прозрачная желтая черная антиржавейная краска, цинк, антиржавейное масло, горячее окунутое гальванизирование, который нужно использовать на фланце плиты PN6 нержавеющей стали 2573.



DIN 2573 размера фланца PN6



NPS Фланцы Винты Вес (7,85 Kg/dm3)
Расклассифицированный
DIAM.		 d1 d5 D b c k Отверстия Поток d2 Kg
Серия 1 ISO Серия 2 DIN
15 - 20 21 80 12 5 55 4 M 10 11 0,41
21,3 - 22
20 - 25 26 90 14 5 65 4 M 10 11 0,60
26,9 - 27,6
25 - 30 31 100 14 5 75 4 M 10 11 0,74
33,7 - 34,4
32 - 38 39 120 16 5 90 4 M 12 14 1,19
42,4 - 43,1
40 - 44,5 45,5 130 16 5 100 4 M 12 14 1,39
48,3 - 49
50 - 57 58,1 140 16 6 110 4 M 12 14 1,53
60,3 - 61,1
65 76,1 - 77,1 160 16 6 130 4 M 12 14 1,89
80 88,9 - 90,3 190 18 7 150 4 M 16 18 2,98
100 - 108 109,6 210 18 7 170 4 M 16 18 3,46
114,3 - 115,9
125 - 133 134,8 240 20 7 200 8 M 16 18 4,60
139,7 - 141,6
150 - 159 161,1 265 20 7 225 8 M 16 18 5,22
168,3 - 170,5
200 219,1 - 221,8 320 22 7 280 8 M 16 18 7,15
250 - 267 270,2 375 24 7 335 12 M 16 18 9,61
273 - 276,2
300 323,9 - 327,6 440 24 7 395 12 M 20 22 12,60
350 355,6 - 359,7 490 26 7 445 12 M 20 22 15,60
- 368 372,2
400 406,4 - 411 540 28 7 495 16 M 20 22 18,40
- 419 423,7
(450) * 457 - 462,5 595 30 7 550 16 M 20 22 21,40
500 508 - 531,6 645 30 7 600 20 M 20 22 24,60



Оценка давления фланца PN6 DIN 2573

Температура (в F°) Класс 150 Класс 300 Класс 400 Класс 600 Класс 900 Класс 1500 Класс 2500
< 100 285 740 985 1480 2220 3705 6170
200 260 680 905 1360 2035 3395 5655
300 230 655 870 1310 1965 3270 5450
400 200 635 845 1265 1900 3170 5280
500 170 605 805 1205 1810 3015 5025
600 140 570 755 1135 1705 2840 4730
650 125 550 730 1100 1650 2745 4575
700 110 530 710 1060 1590 2655 4425
750 95 505 675 1015 1520 2535 4230
800 80 410 550 825 1235 2055 3430
850 65 320 425 640 955 1595 2655
900 50 230 305 460 690 1150 1915
950 35 135 185 275 410 685 1145
1000 20 85 115 170 255 430 715
Гидростатический тест (psig) 450 1125 1500 2225 3350 5575 9275



Размер фланца плиты PN6 DIN 2573



NPS
NPS
(дюйм)
Diammeter
Фланец
(дюйм)		 Нет.

Болты		 Diammeter
Болты
(дюйм)		 Diammeter
Отверстия для болтов
(дюйм)		 Болт
Круг
(дюйм)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2

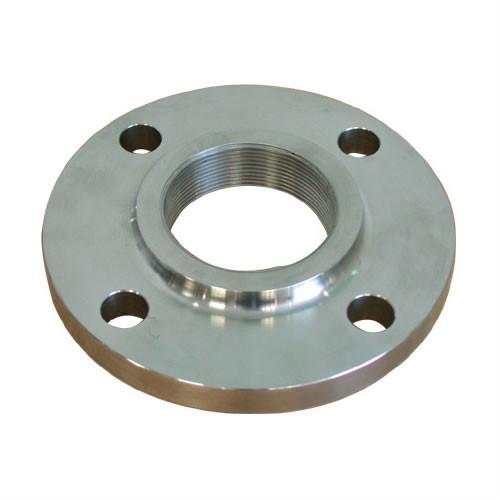

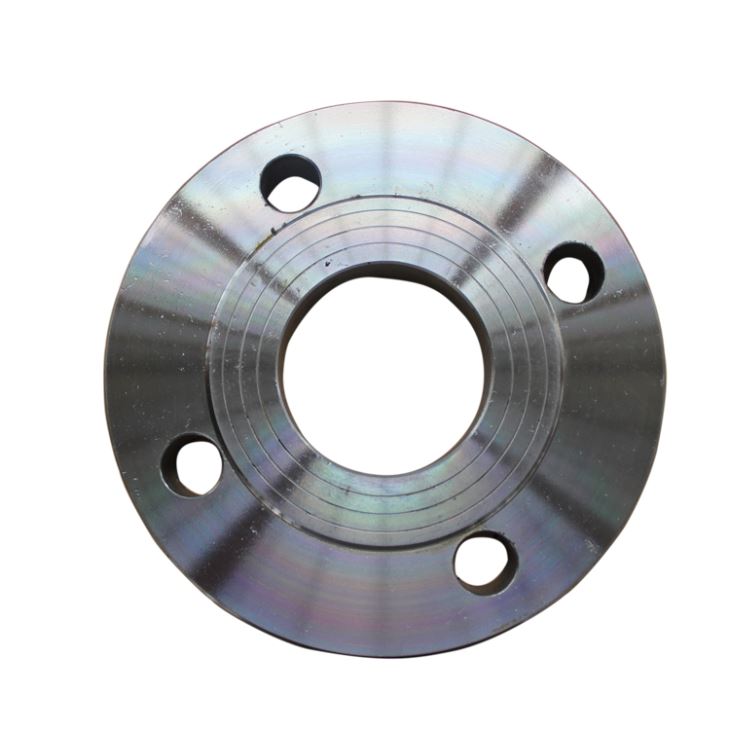

Продукты показывают



Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности

Фланец нержавеющей стали DIN 2573 Dn200 Pn6 для газовой промышленности
