Загиб штуцера трубы ANSI B16.9 стали углерода 2.0mm
Загиб штуцера трубы ANSI B16.9 стали углерода 2.0mm
Загиб штуцера трубы ANSI B16.9 стали углерода 2.0mm
Загиб штуцера трубы ANSI B16.9 стали углерода 2.0mm
Спецификации
Номер модели :
Bend002
Место происхождения :
Китай
Количество минимального заказа :
5 частей
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1000тонс/монтх
Срок поставки :
7-15 дней работы
Упаковывая детали :
Стандартный Мор-достойный пакет
Угол загиба :
30; 45; 60; 90; 120; 180; Ect
Порт :
Тяньцзинь
Радиус загиба :
3D, 4D, 5D, 6D, 7D, 8d, 9d, 10d
Пакет перехода :
Стандартный Мор-достойный пакет
Стандарты :
ASME/DIN/EN/ASME B16.9
Толщина стены :
1,5 mm/2,0 mm/3,0 mm
Описание

Спецификация загиба штуцера безшовной трубы нержавеющей стали углерода ANSI B16.9 стальная Buttweld



Размер загиба штуцера трубы

Безшовное колено трубы: 1/2» - 10"

WPB сварило колено трубы: 1/2» - 48"

Размеры загиба штуцера трубы

ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
Загиб штуцера трубы

  Толщина

SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160
Радиус загиба штуцера трубы

R=1D, 2D, 3D, 5D, 6D, 8D, 10D или изготовленные на заказ загибы стали углерода WPB
Угол загиба штуцера трубы

22,5 deg, 30deg, 45 deg, 90 deg, 180 deg
Загиб штуцера трубы

  Стандарт

ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
Процесс загиба штуцера трубы

Нажим, пресса, кузница, бросание, etc.



Разница между загибом штуцера трубы и локтем



Загиб родовой термин для любых смещения или смены направления в тубопроводе. Неточный термин который также включает локти. Локоть проектируя термина и они расклассифицированы как 90 deg или 45 радиусов deg, коротких или длинных. Локти имеют промышленные стандарты и имеют ограничения, который нужно определить размер, радиус загиба и угол.

Локти трубы и загибы штуцера трубы и очень общие продукты штуцеров трубы которые использованы для изменения пропуская направления в пронзительные системы. Некоторые времена они заменимы, но не такие же.

Середины загиба штуцера трубы часть трубы которые согнуты к некоторому углу для присоединения к 2 тубопроводов. Они могут быть почти всеми радиусом загиба и углами. Загибы штуцера трубы обыкновенно произведены на месте для того чтобы соотвествовать специфическая потребность горячие гнуть или профилированием на холоде индукции. Локоть значит специфический загиб штуцера трубы согласно стандартному ANSI/ASME B16.9 (или EN 10253, или другим стандартам штуцеров трубы). Обыкновенно локти имеют радиус загиба 1.5D или 1D (здесь d значит номинальный диаметр этого загиба), которые вызваны «длинным локтем радиуса (локтем LR)» или «коротким локтем радиуса (локтем СТАРШЕГО) «. И угол локтя 45 градусов или 90 градусов обычно, некоторые времена там также таможн-конструированные локти которые 30 градусов, 60 градусов, 180 градусов или других углы.



Размер загиба штуцера безшовной трубы нержавеющей стали углерода ANSI B16.9 стальной Buttweld





Размер (внутри.) PressureRating T (внутри.) Короткий радиус Длинный радиус
  (psi)   A (внутри.) R (внутри.) Вес (lbs.) B (внутри.) R (внутри.) Вес (lbs.)

4 250 0,52 6,5 4,5 40 9 7 50
6 250 0,55 8 6 65 11,5 9,5 80
8 250 0,6 9 7 105 14 12 140
10 250 0,68 11 9 165 16,5 14,5 215
12 250 0,75 12 10 240 19 17 325
14 250 0,66 14 11,5 290 21,5 19 385
16 250 0,7 15 12,5 370 24 21,5 505
18 250 0,75 16,5 14 450 26,5 24 630
20 250 0,8 18 15,5 575 29 26,5 810
24 250 0,89 22 18,5 900 34 30,5 1240
30 250 1,03 25 21,5 1430 41,5 38 2105
36 250 1,15 28 24,5 2135 49 45,5 3285
42 250 1,28 31 27,5 3055 56,5 53 4865
48 250 1,42 34 30,5 4090 64 60,5 6790
54 250 0,9 39 34,3 3740 - - -
60 250 0,94 43 36,5 4965 - - -
64 250 0,99 48 38,8 6745 - - -

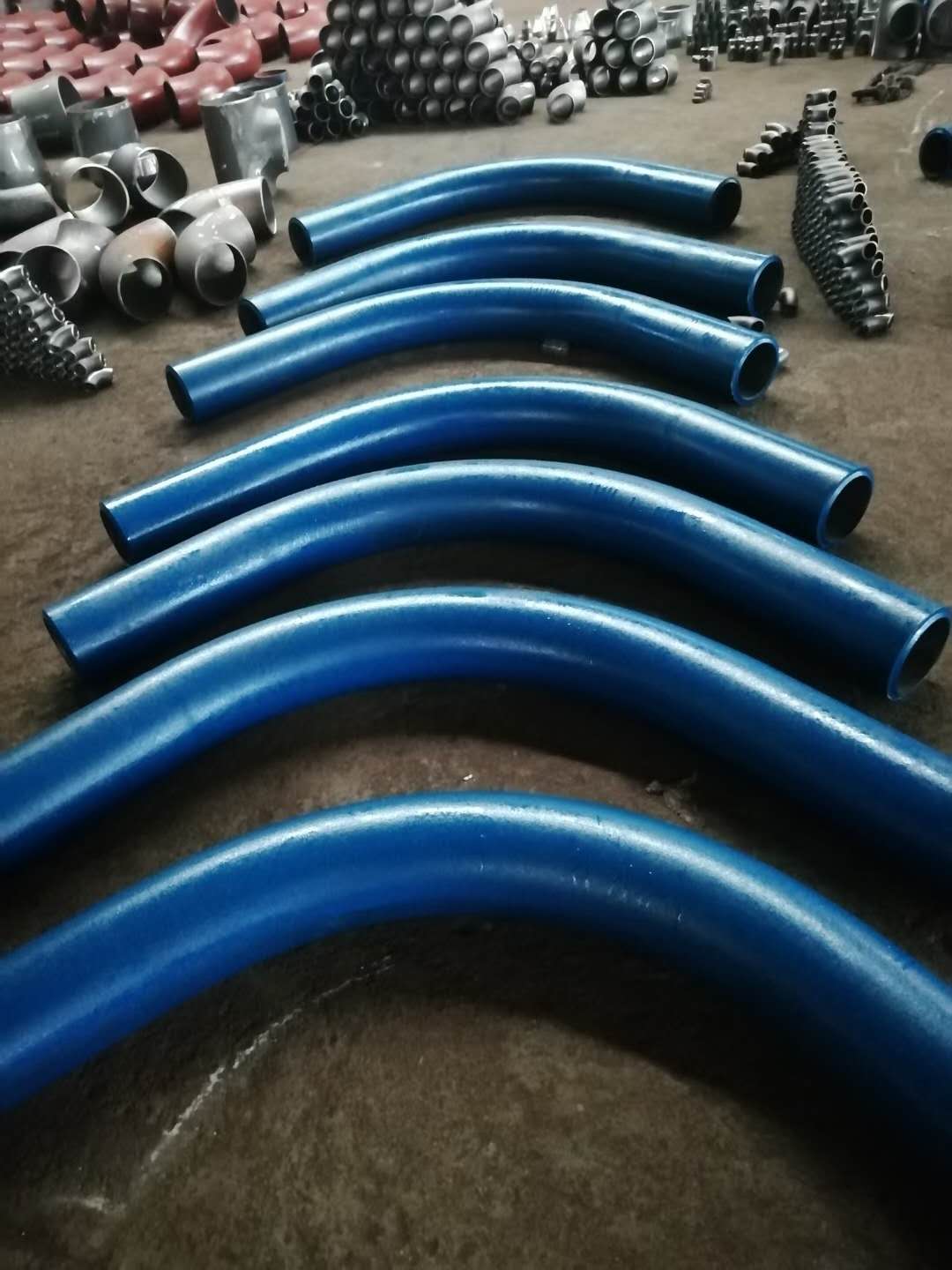

Изображения продукта
